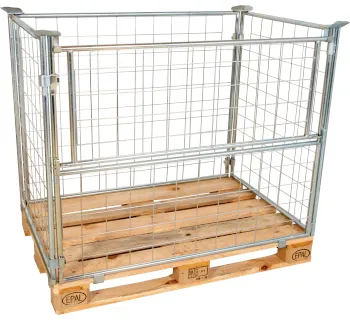

HMH Gitteraufsatzrahmen VZ

Der HMH Gitteraufsatzrahmen VZ ist ein 4-seitiger Gitteraufsatzrahmen aus Stahl, der eine Europalette zu einem stabilen Ladungsträger für lose oder kartonierte Ware erweitert. Durch die galvanisch blau verzinkte Oberfläche eignet sich die Ausführung besonders für robuste, häufige Einsätze im Lager- und Produktionsumfeld, während die integrierte 1/2 Klappe an einer Längsseite den Zugriff auf das Ladegut erleichtert.

Die Kombination aus Rohrrahmen und Drahtgitter sorgt für gute Sicht auf den Inhalt sowie eine definierte Umschließung der Ladung. Für die Stapellogistik sind Fangteller vorgesehen, die eine stabile Positionierung beim Übereinanderstapeln unterstützen.

Einsatzbereiche

• Lager & Logistik: Bündelung von Stückgut auf Paletten, Zwischenlagerung, Kommissionierbereitstellung
• Produktion: Materialpuffer an Linien/Arbeitsplätzen, Umlaufbehälter für Baugruppen auf Palette
• Versand & Transport: Sicherung von Kartons/Teilen auf Palette für innerbetrieblichen Transport
• Handel & Intralogistik: Rückführung und Verteilung von Waren in palletisierten Einheiten

Konstruktion & technische Merkmale

• Ausführung: 4-seitig
• Rahmen: Rohrrahmen aus Ø 22 mm Rundrohr
• Zugang: eine Längsseite mit 1/2 Klappe
• Drahtmaschung: 100 x 100 x 3.8 mm
• Stapellogistik: vier Fangteller zur Unterstützung der Stapelung
• Nutzlast: 800 kg
• Auflast: 1600 kg
• Oberfläche: galvanisch blau verzinkt
• Nutzhöhen: in drei unterschiedlichen Ausführungen lieferbar

Unterschiede der Varianten

Die Varianten unterscheiden sich in der verfügbaren Nutzhöhe und sind damit für unterschiedliche Ladegut-Höhen und Prozessanforderungen ausgelegt.

Sicherheitsaspekte

• Nutzlast einhalten: Last gleichmäßig verteilen und die zulässige 800 kg nicht überschreiten.
• Auflast beachten: Beim Stapeln nur innerhalb der zulässigen 1600 kg Auflast arbeiten und auf stabile, ebene Standflächen achten.
• Klappe sicher nutzen: Beim Öffnen/Schließen auf Quetschstellen achten und die Klappe im Betrieb geschlossen halten, wenn die Ladung gegen Herausfallen gesichert werden muss.
• Stapellogistik: Fangteller vor dem Stapeln auf korrekten Sitz prüfen; nur sicher ausgerichtet stapeln.
• Sichtprüfung: Rahmen, Schweißnähte und Gitter regelmäßig auf Verformungen/Beschädigungen prüfen und beschädigte Einheiten aus dem Betrieb nehmen.

Passende Artikel/Zubehör

• Gitteraufsatzrahmen (Alternative Oberfläche): Ausführung in lackierter Variante für abweichende Umgebungsanforderungen
• Gitteraufsatzrahmen auf Rollplatte: Kombination aus Aufsatzrahmen und fahrbarer Basis für innerbetriebliche Transportprozesse
• Abdeckhauben: Schutz vor Staub und Schmutz bei Lagerung oder innerbetrieblichem Transport
