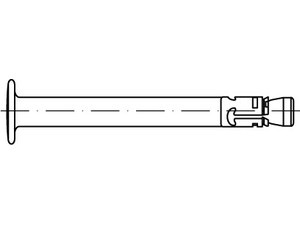

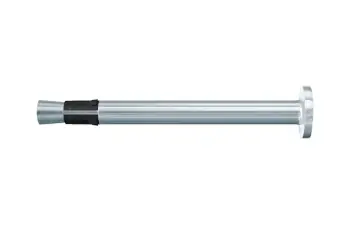

Fischer Nagelanker FNA II
FNA II – Der montagefreundliche Schlaganker für die Mehrfachbefestigung
- Schlagmontage spart Zeit.
- Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.
- Spreizclip sorgt für sicheren Halt.
- ETA-Zulassung für Mehrfachbefestigungen.
- Serienmontage mit Setzwerkzeug für den Bohrhammer möglich. Das spart Zeit und Kosten.
5 Artikel → Nagelanker FNA II
FNA II – Der montagefreundliche Schlaganker für die Mehrfachbefestigung
- Schlagmontage spart Zeit.
- Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.
- Spreizclip sorgt für sicheren Halt.
- ETA-Zulassung für Mehrfachbefestigungen.
- Serienmontage mit Setzwerkzeug für den Bohrhammer möglich. Das spart Zeit und Kosten.
Informationen: Nagelanker FNA II
Der montagefreundliche Schlaganker für die Mehrfachbefestigung.
Der fischer Nagelanker FNA II mit Nagelkopf ist ein leistungsstarker Schlaganker aus galvanisch verzinktem, nicht rostendem oder hoch korrosionsbeständigem Stahl. Entwickelt für die einfache und sichere Mehrfachbefestigung nichttragender Systeme, wird er bevorzugt bei der Montage von Brandschutzbekleidungen, Metallschienen oder Lüftungsleitungen eingesetzt.
Durch seine zeitsparende Schlagmontage – manuell oder mit Bohrhammer – und die selbsttätige Spreizfunktion unter Belastung eignet sich der FNA II ideal für Serienmontage im Innen- und Außenbereich. Er erfüllt die Feuerwiderstandsklasse R120 und bietet somit ein hohes Maß an Sicherheit.
Top-Vorteile
Einfache und schnelle Montage mit wenigen Hammerschlägen oder Bohrhammer – ideal für Serienanwendungen.
Extrem kurze Verankerungstiefe – reduziert Risiko von Bewehrungstreffern und ermöglicht eine flexible Montage.
Spreizclip greift bereits beim Einführen – verhindert Herausfallen bei Überkopfmontage.
Hohe Tragfähigkeit auch im Brandfall dank massivem Schaftquerschnitt.
Vielfältige Kopfformen ermöglichen optimalen Sitz je nach Anbauteil.
Anwendungsbereiche
Brandschutzplatten & -bekleidungen
Lüftungsleitungen
Draht- & Noniusabhänger
Montageschienen
Metallschellen
Holz- & Metall-Unterkonstruktionen
Geeignete Baustoffe
- Beton C12/15 bis C50/60 (gerissen – Mehrfachbefestigung)
- Kalksand-Vollstein
- Naturstein mit dichtem Gefüge
- Spannbeton-Hohlplattendecken
Montagehinweis
Der FNA II ist für die Durchsteckmontage geeignet. Der Anker wird in das Bohrloch gesetzt und durch
manuelles oder maschinelles Einschlagen aktiviert. Der Konus wird dabei in den Spreizclip gezogen,
der sich sicher gegen die Bohrlochwand verspannt.
Setzwerkzeuge:
• FNA S-SBO (Aufsteckbar auf Bohrer)
• FNA S-SDS (Serienmontage mit Bohrhammer)
• FNA S-H (manuelle Installation, z. B. bei Montageschienen)
Setzwerkzeuge:
• FNA S-SBO (Aufsteckbar auf Bohrer)
• FNA S-SDS (Serienmontage mit Bohrhammer)
• FNA S-H (manuelle Installation, z. B. bei Montageschienen)
Produktübersicht (Auswahl)
| Bezeichnung | Art.-Nr. | Ankerlänge | Bohr-Ø | Bohrlochtiefe | Max. Anbauteildicke | Kopfdurchmesser | Material |
|---|---|---|---|---|---|---|---|
| FNA II 6 x 25/5 | 044121 | 37,5 mm | 6 mm | 40 mm | 5 mm | 13 mm | Verzinkt |
| FNA II 6 x 30/50 | 044117 | 87,5 mm | 6 mm | 90 mm | 50 mm | 13 mm | Verzinkt |
| FNA II 6 x 30/5 R | 044122 | 42,5 mm | 6 mm | 45 mm | 5 mm | 13 mm | Edelstahl R |
| FNA II 6 x 30/30 HCR | 044125 | 67,5 mm | 6 mm | 70 mm | 30 mm | 13 mm | HCR-Stahl |
Zulassungen
- ETA-06/0175
- DoP No. 0235
- Feuerwiderstand R120, VdS, ZTV-Ing, RWS 1350
