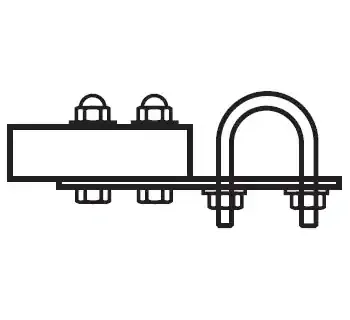

Tractel Zwischenseilführung
Die Tractel Zwischenseilführung ist eine Systemkomponente der Stopcable-Laufsicherung und führt das Stahlseil entlang des Steigwegs, um Seilschwingungen zu reduzieren. Sie wird in Intervallen von höchstens 10 m montiert (Richtwert: eine Seilführung alle 10 m) und ist für Leiterstangen bis Ø 36 mm vorgesehen.
- Stabile Seilführung und reduzierte Seilschwingungen im Stopcable-System
- Vorgabe: Montageabstand max. 10 m (Richtwert: eine Seilführung alle 10 m)
- Für Leiterstangen bis Ø 36 mm geeignet
- Edelstahl (V4A) und Gummi (Werkstoffangabe)
- Normbezug EN 353-1 / EN 353-2
- EAN/GTIN 3600231088579 (Art.-Nr. 108857)
Werkstoff
Länge
Norm
Artikel-Nr.:
Die Tractel Zwischenseilführung ist eine Systemkomponente der Stopcable-Laufsicherung und führt das Stahlseil entlang des Steigwegs, um Seilschwingungen zu reduzieren. Sie wird in Intervallen von höchstens 10 m montiert (Richtwert: eine Seilführung alle 10 m) und ist für Leiterstangen bis Ø 36 mm vorgesehen.
- Stabile Seilführung und reduzierte Seilschwingungen im Stopcable-System
- Vorgabe: Montageabstand max. 10 m (Richtwert: eine Seilführung alle 10 m)
- Für Leiterstangen bis Ø 36 mm geeignet
- Edelstahl (V4A) und Gummi (Werkstoffangabe)
- Normbezug EN 353-1 / EN 353-2
- EAN/GTIN 3600231088579 (Art.-Nr. 108857)
Informationen: Zwischenseilführung
Die Tractel Zwischenseilführung ist eine Systemkomponente der vertikalen Laufsicherung Stopcable und dient dazu, das Stahlseil entlang des Steigwegs sicher zu führen. Durch die zusätzliche Führung wird die Seilführung stabilisiert und Schwingungen am Stahlseil werden reduziert.
Für die Installation gilt: Seilführungen müssen in Intervallen von höchstens 10 m Abstand zueinander und von den Seilenden angebracht werden; pro Streckenabschnitt ist somit typischerweise eine Seilführung alle 10 m vorzusehen. Die Ausführung ist für die meisten Installationen geeignet und unterstützt eine definierte Seilführung am Steigschutzsystem.
Einsatzbereiche
- Vertikale Steigwege und feste Leitern mit drahtseilgeführter Stopcable-Laufsicherung
- Wartung, Inspektion und wiederkehrende Aufstiege an Industrieanlagen und technischen Infrastrukturen
- Systemaufbauten, bei denen eine ruhige Seilführung und die Reduktion von Seilschwingungen gefordert ist
Sicherheitsaspekte & Normen
Die Zwischenseilführung ist eine sicherheitsrelevante Systemkomponente, da sie die Seilführung entlang des Steigwegs unterstützt und Schwingungen am Stahlseil verringert. Für eine norm- und systemgerechte Funktion ist die Montage in den vorgegebenen Intervallen (max. 10 m) sowie die Verwendung innerhalb des Stopcable-Systems zu beachten.
Montagehinweise
- Intervall: Seilführungen in Abständen von höchstens 10 m zueinander und zu den Seilenden montieren.
- Auslegung: Richtwert eine Seilführung alle 10 m.
- Montagepunkt: zur Montage an Leiterstangen mit einem Ø von max. 36 mm vorgesehen.
Technische Daten
| Produkt | Zwischenseilführung (aus Edelstahl und Kautschuk) |
|---|---|
| Marke | Tractel |
| System | Stopcable |
| Werkstoff | Edelstahl (V4A), Gummi |
| Länge | 185.5 mm |
| Gewicht | ca. 0.22 kg |
| Norm | EN 353-1, EN 353-2 |
| Artikel-Nr. | 108857 |
| EAN/GTIN | 3600231088579 |
| Installationshinweis | Eine Seilführung alle 10 m (max. Abstand 10 m zu Seilenden und zwischen Führungen) |
| Montagehinweis | zur Montage an Leiterstangen mit Ø max. 36 mm |
Passende Artikel/Zubehör
- Spannvorrichtung (Vorspannanzeige am unteren Seilende)
- Falldämpfer (Energieaufnahme am oberen Ende, falls erforderlich)
- Seil für Stopcable (Systemseil)
- Stopcable Steigschutzläufer (mitlaufendes Auffanggerät im System)
- Halterung für Leiterholmen (Anschlag-/Verankerungskomponente an der Leiter)
- Gegengewicht (system- und aufbauabhängige Ergänzung am unteren Ende)
- Hinweisschild (Kennzeichnung am Zugang zur Laufsicherung)
