SKYLOTEC SKYLINE 2.0 CURVE

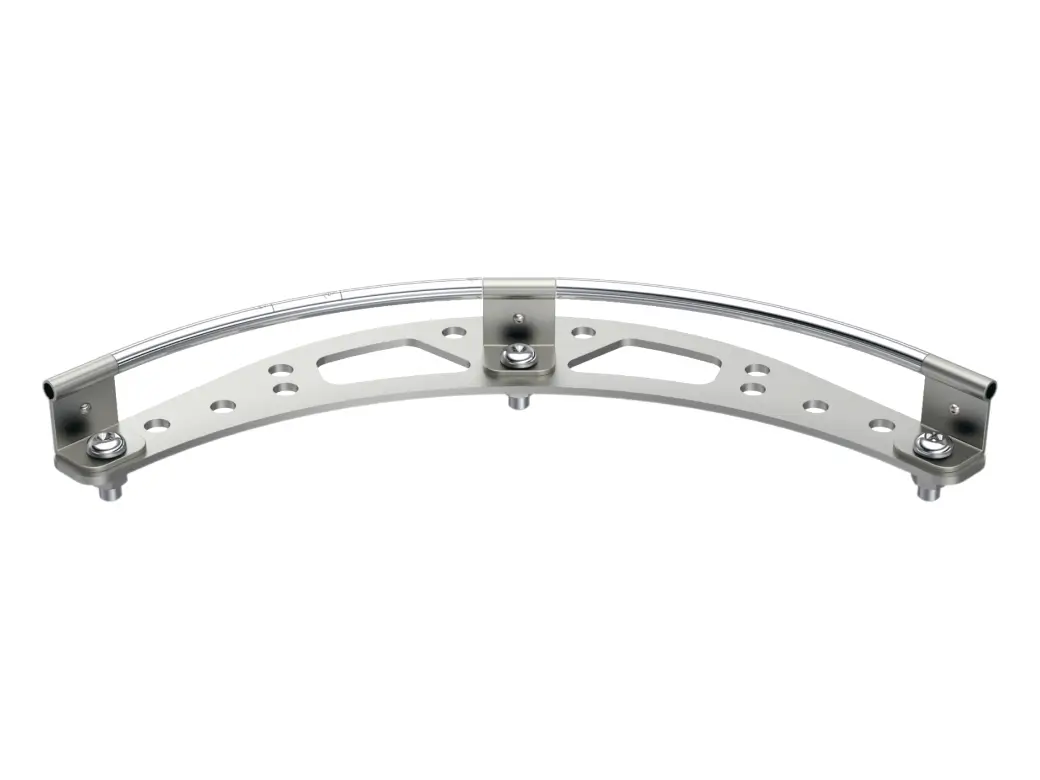

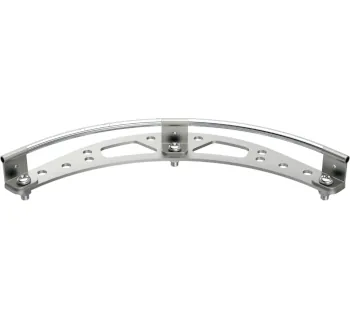

Die SKYLINE 2.0 CURVE ist ein überfahrbares Kurvenelement zur Seilumlenkung im horizontalen Seilsicherungssystem SKYLINE 2.0. Sie wird eingesetzt, um den Seilverlauf an Richtungswechseln definiert zu führen und dabei eine möglichst durchgängige Bewegung entlang der Sicherungsstrecke zu unterstützen.

Das Kurvenelement ermöglicht Umlenkwinkel von 90°, 120° und 135°. Es ist modular aufgebaut und wird standardmäßig in der 90°-Version ausgeliefert; die Anpassung auf andere Winkel erfolgt gemäß Einbauanleitung über Schnittmarkierungen.

Die Montage ist je nach Ausführung auf SEKURANT PINS (SL-033) oder direkt auf der bauseitigen Wand (SL-033-WA) bzw. Decke (SL-034) möglich. Laut Typenübersicht sind Dach-, Wand- und Überkopfvarianten lieferbar; die CURVE ist als Innen- und Außenecke geeignet und leicht überfahrbar.

Einsatzbereiche

Die SKYLINE 2.0 CURVE wird überall dort eingesetzt, wo in einer permanenten horizontalen Absturzsicherung ein Richtungswechsel des Seils erforderlich ist.

• Industrie & Instandhaltung: Wartungsstrecken an Anlagen, Laufwegen und Servicebereichen mit Ecken/Versprüngen.
• Gebäudetechnik & Facility: Richtungswechsel entlang von Dach- und Fassadenbereichen mit definierten Arbeitszonen.
• Überkopf-/Deckenbereiche: Seilführungen an Deckenmontagen, bei denen eine Umlenkung im Systemverlauf benötigt wird.

Unterschiede der Varianten

Die CURVE ist in Ausführungen für Dach, Wand und Überkopf verfügbar. Unabhängig von der Montageart unterstützt das Element Umlenkwinkel von 90°, 120° und 135° und ist als Innen- sowie Außenecke einsetzbar.

Sicherheitsaspekte & Normen

Als Bestandteil des SKYLINE 2.0-Systems ist die SKYLINE 2.0 CURVE mit einer allgemeinen bauaufsichtlichen Zulassung (abZ) des DIBt beschrieben und zudem nach DIN EN 795:2012 sowie CEN/TS 16415:2017 geprüft. Die angegebenen Nachweise beziehen sich auf die Systemanwendung bzw. die Verwendung als Systemkomponente innerhalb der horizontalen Seilsicherung.

Bei Systemen mit einer Kurve ist zu beachten, dass zwei SKYLINE 2.0 COMPENSATOREN vorzusehen sind: einer am Start- und einer am Endpunkt des Systems.

Technische Beschreibung

Überfahrbares Kurvenelement zur Umleitung des Seilverlaufs um 90°, 120° oder 135°, montierbar auf SEKURANT PINS (SL-033) bzw. bauseitig an Wand (SL-033-WA) oder Decke (SL-034).

Technische Daten

Montagehinweise

Die Winkelanpassung (von 90° auf 120° oder 135°) erfolgt anhand der Schnittmarkierungen und gemäß Einbauanleitung. Die Montage ist je nach Ausführung auf SEKURANT PINS (SL-033) oder direkt an der bauseitigen Wand (SL-033-WA) bzw. Decke (SL-034) vorgesehen.

Bei Systemen mit Kurve ist der Systemhinweis zu berücksichtigen, dass zwei COMPENSATOREN (Start/Ende) erforderlich sind. Die Komponente ist ausschließlich systemkonform im SKYLINE 2.0-Verbund zu verwenden.

Passende Artikel/Zubehör

Für eine funktionsfähige Seilführung mit Kurvenelement werden – abhängig von der Anlagenkonfiguration – weitere SKYLINE 2.0-Systemkomponenten benötigt.

• SKYLINE 2.0 COMPENSATOR: Bei Systemen mit Kurve sind 2 Stück (Start/Ende) vorzusehen.
• SKYLINE 2.0 PRE-TENSION ELEMENT: Vorspannelement für die definierte Seilvorspannung im System.
• SKYLINE CABLE: Systemseil als Basis der Seilführung.
• SKYLINE RUN: Abnehmbarer Läufer für die Bewegung entlang der Seilführung.
• SKYLINE 2.0 SCREW TERMINAL: Terminal zur systemkonformen Einbindung des Seils an End-/Anschlagkomponenten.
