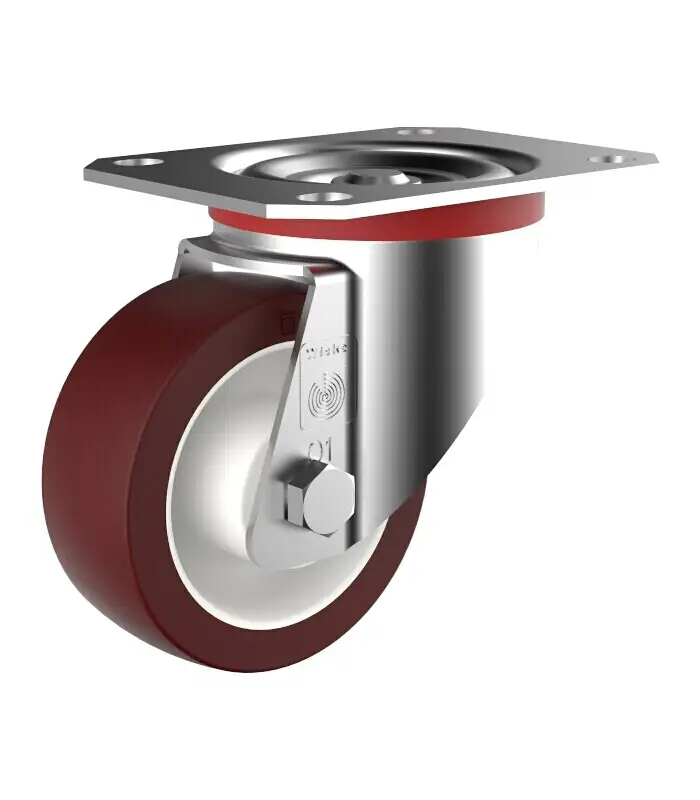

Stahlblechgehäuse mit Plattenbefestigung. Gabelkopf mit zweifachem Kugelkranz und Dichtring gegen das Eindringen von Schmutz und Staub. Die Grundplatte wird fest mit dem Gabelteil vernietet, dabei achten wir auf geringes Spiel im Gabelkopf bei hoher Leichtgängigkeit. Die Serie L ist für handverschobene Tragfähigkeiten bis 500 kg geeignet. DS Räder haben eine perlrubinrote Lauffläche aus thermoplastischem Polyurethane (TPU) in einer Härte von 96 Shore A, die auf eine Polyamid-Felge (PA 6) gespritzt ist. Die Räder sind mit Rollen- oder Rillenkugellager ausgestattet.
Stahlblechgehäuse mit Plattenbefestigung. Gabelkopf mit zweifachem Kugelkranz und Dichtring gegen das Eindringen von Schmutz und Staub. Die Grundplatte wird fest mit dem Gabelteil vernietet, dabei achten wir auf geringes Spiel im Gabelkopf bei hoher Leichtgängigkeit. Die Serie L ist für handverschobene Tragfähigkeiten bis 500 kg geeignet. DS Räder haben eine perlrubinrote Lauffläche aus thermoplastischem Polyurethane (TPU) in einer Härte von 96 Shore A, die auf eine Polyamid-Felge (PA 6) gespritzt ist. Die Räder sind mit Rollen- oder Rillenkugellager ausgestattet.
Abb. | Teile-Nr. | Bezeichnung | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | kg | ||||
142286 | DS B 01/ 80/30R | Rollenlager | 80 | 30 | 100 | - | 102x87 | 80/76x60 | 9 | 150 | |
142275N | DS L 01/ 80/30R | Rollenlager | 80 | 30 | 100 | 36 | 105x80 | 80/76x60 | 9 | 150 | |
152899N | DS L 01/ 80/30R-FSTF | Rollenlager | 80 | 30 | 100 | 36 | 105x80 | 80/76x60 | 9 | 150 | |
155398 | DS B 02/100/30R | Rollenlager | 100 | 30 | 125 | - | 102x87 | 80/76x60 | 9 | 150 | |
155385N | DS L 02/100/30R | Rollenlager | 100 | 30 | 125 | 38 | 105x80 | 80/76x60 | 9 | 150 | |
155387N | DS L 02/100/30R-FSTF | Rollenlager | 100 | 30 | 125 | 38 | 105x80 | 80/76x60 | 9 | 150 | |
155400 | DS BB 03/125/32R | Rollenlager | 125 | 32 | 155 | - | 102x87 | 80/76x60 | 9 | 200 | |
155390N | DS LL 03/125/32R | Rollenlager | 125 | 32 | 155 | 38 | 105x80 | 80/76x60 | 9 | 200 | |
161876 | DS BB 03/125/40R | Rollenlager | 125 | 40 | 155 | - | 102x87 | 80/76x60 | 9 | 200 | |
232344 | DS B 1/160/45R | Rollenlager | 160 | 45 | 190 | - | 135x110 | 105x75/80 | 11 | 400 | |
238624 | DS L 1/160/45R-V | Rollenlager | 160 | 45 | 190 | 52 | 135x110 | 105x75/80 | 11 | 400 | |
238626 | DS L 1/160/45R-V-FSTF | Rollenlager | 160 | 45 | 190 | 52 | 135x110 | 105x75/80 | 11 | 400 | |
232347 | DS B 4/200/50R | Rollenlager | 200 | 50 | 235 | - | 135x110 | 105x75/80 | 11 | 400 | |
238627 | DS L 4/200/50R-V | Rollenlager | 200 | 50 | 235 | 54 | 135x110 | 105x75/80 | 11 | 400 | |
238629 | DS L 4/200/50R-V-FSTF | Rollenlager | 200 | 50 | 235 | 54 | 135x110 | 105x75/80 | 11 | 400 | |
142296 | DS B 4/200/50K | Kugellager | 200 | 50 | 235 | - | 135x110 | 105x75/80 | 11 | 400 | |
238630 | DS L 4/200/50K-V | Kugellager | 200 | 50 | 235 | 54 | 135x110 | 105x75/80 | 11 | 400 | |
238632 | DS L 4/200/50K-V-FSTF | Kugellager | 200 | 50 | 235 | 54 | 135x110 | 105x75/80 | 11 | 400 |
