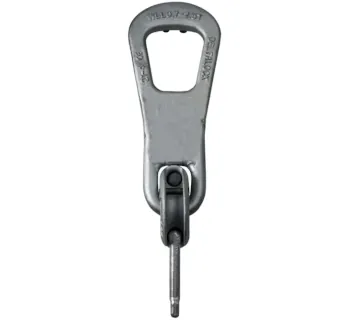

DELTA Ringkupplung YE.8.100

Die Ringkupplung YE.8.100 ist ein Sonderanschlagmittel zum Heben und Aufrichten von vorgefertigten Betonelementen (z. B. Treppen, Bodenplatten) in Kombination mit einem geeigneten Einbauteil/Anschlagpunkt im Beton. Sie besteht aus einem Kupplungskopf mit Riegel und einem frei beweglichen Anschlagbügel, wodurch das Bauteil kippen, schwenken oder drehen kann – auch unter Last. Die Kupplung wird manuell verriegelt/entriegelt; ein Entriegeln unter Last ist konstruktionsbedingt nicht möglich und erhöht die Betriebssicherheit.

Einsatzbereiche

• Aufrichten liegend hergestellter oder transportierter Betonteile von waagerecht nach senkrecht
• Positionieren von Betonfertigteilen mit kontrollierter Kipp-, Schwenk- und Drehbewegung
• Hebevorgänge, bei denen die Ringkupplung in alle Richtungen belastet werden kann (auch Querzug bis 60°, je nach Anwendung)

Varianten & Arbeitsbereiche

Die YE.8.100 wird in abgestuften Varianten angeboten; der relevante Arbeitsbereich ergibt sich aus der jeweiligen Tragfähigkeitsklasse (WLL) und der zulässigen Lastführung. Unterschiede zwischen den Varianten bestehen vor allem in Tragfähigkeit, Grundmaßen (Maße A–L) und Eigengewicht sowie in der zugehörigen EAN/GTIN.

Bedienerfreundlichkeit

• Schnelles Ankuppeln durch schwenkbaren Riegel und klaren Verriegelungsweg
• Freibeweglicher Bügel zur unterstützten Ausrichtung der Last bei Montage- und Setzvorgängen
• Einfaches Lösen im entlasteten Zustand durch Zurückschieben des Riegels

Hilfsmittel für den Einsatz

Erforderlich sind ein geeignetes Hebezuggerät (Kran/Hubwerk) und der passende, im Betonteil vorhandene Anschlagpunkt (Systemkomponente des Betonfertigteil-Transports). Zusätzlich sind geeignete Verbindungsmittel zur Einbindung in das Anschlagmittel (z. B. Schäkel oder Kettenkomponenten) abhängig von der Anschlagsituation sinnvoll.

Sicherheitsaspekte

• Tragfähigkeit (WLL) der Ringkupplung und des zugehörigen Anschlagpunkts niemals überschreiten
• Vor Einsatz Sichtprüfung von Riegel, Bolzen, Bügel und Kupplungskopf (Verschleiß, Verformung, Risse)
• Keine Entriegelung unter Last; nur im entlasteten Zustand lösen
• Last kontrolliert anheben, Pendeln vermeiden und zulässige Hebewinkel einhalten

Technische Daten

Passende Artikel zur Verwendung

Zur Einbindung in Ketten- oder Anschlagsysteme eignen sich passende DELTA Schäkel als robuste Verbindungselemente. Wenn Betonfertigteile mit Kugelkopf-Transportankern bewegt werden, ist der DELTA Kugelkopf Betonhaken YE.8.101. eine passende Systemkomponente für das schnelle An- und Abkuppeln am hervorstehenden Kugelkopf.
