RR - Industrietechnik Universalkipper Typ RUK

Der Universalkipper Typ RUK ist ein robustes Stapler-Anbaugerät zum Sammeln, Transportieren und Entleeren von Schüttgütern aller Art. Durch die niedrige Bauhöhe eignet er sich besonders als Beistell-Behälter direkt an Maschinen und Fertigungsplätzen. Die Entleerung wird über Abfangschere mit Zugfeder unterstützt; die Entriegelung per Seilzug erfolgt bequem vom Staplersitz.

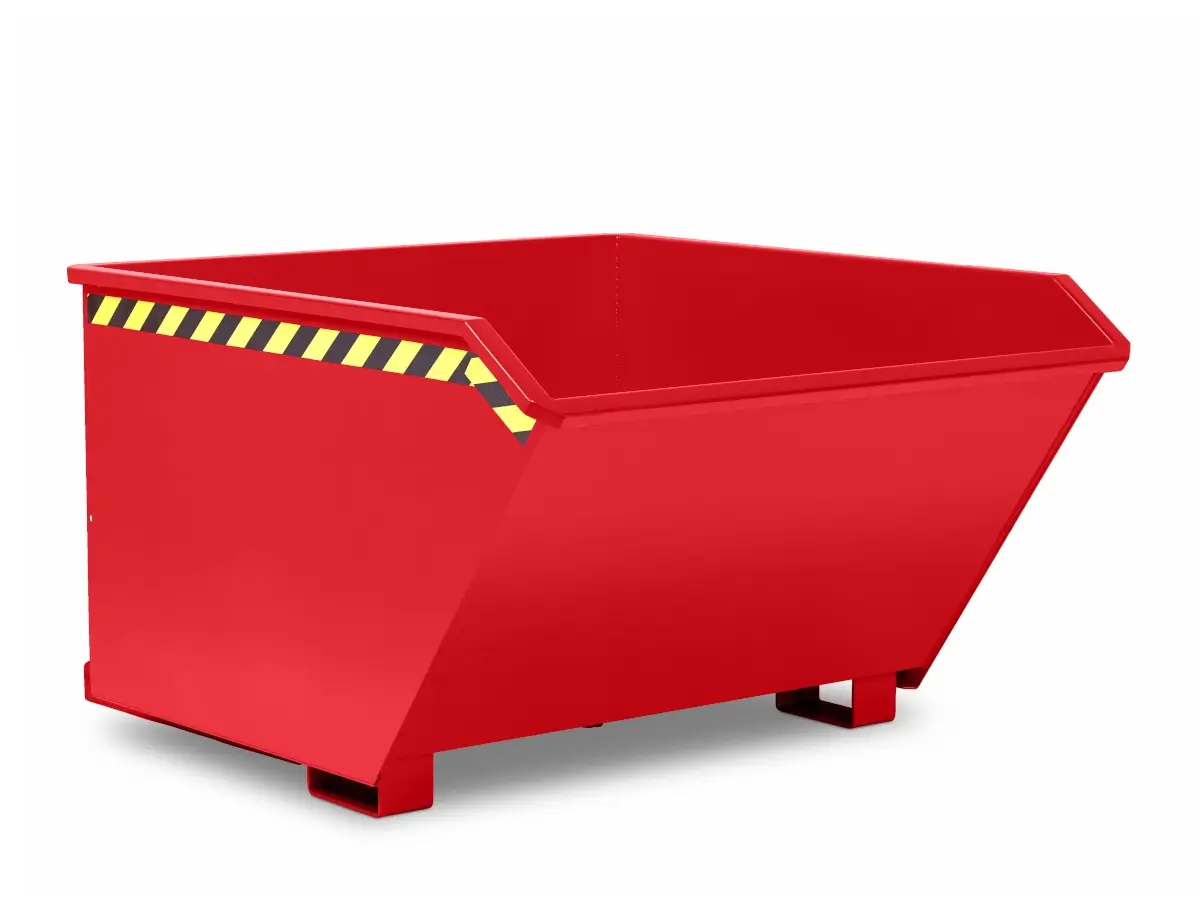

Abbildung: Universalkipper Typ RUK (Bildquelle: TOMANRO).

Einsatzbereiche

• Produktion: Sammeln von Spänen, Granulaten, Verschnitt und Ausschuss direkt an der Maschine.
• Lager & Versand: innerbetrieblicher Transport von Schüttgut, Verpackungsresten und Wertstoffen.
• Werkstatt & Instandhaltung: mobile Sammelstelle für Altteile, Schrott und Demontagematerial.
• Entsorgung: schnelles Abkippen in Container, Mulden oder Sammelstellen im Betrieb.

Varianten und Unterschiede

Der Typ RUK ist in mehreren Inhaltsgrößen verfügbar (z. B. 300 dm³ bis 1500 dm³) und wird typischerweise als pulverbeschichtete oder feuerverzinkte Ausführung angeboten. Mit zunehmendem Volumen steigen in der Regel Traglast, Abmessungen und Schüttkantenhöhe – wählen Sie daher nach Materialdichte, Sammelmenge und vorhandener Stapler-Resttragfähigkeit.

Technik und Funktionsprinzip

• Abfangschere mit Zugfeder: unterstützt eine reibungslose Entleerung.
• Entriegelung per Seilzug: Kippen vom Staplersitz aus, reduziert Wege und Eingriffe im Gefahrenbereich.
• Kettensicherung: verhindert das Abrutschen von den Gabelzinken.
• Stahlbau: Mulde aus 3 mm Stahlblech mit Randverstärkung, Grundrahmen aus 6 mm Blech mit Querverstärkung.

Technische Daten (Auszug)

Die folgenden Werte dienen als kompakte Orientierung für gängige Größen. Maßgeblich sind die Daten der gewählten Ausführung (z. B. Oberfläche/Farbe).

Häufige Fehler in der Praxis

• Kettensicherung nicht genutzt: erhöhtes Risiko des Abrutschens beim Anfahren/Bremsen.
• Überladung oder falsche Materialannahme (Dichte): Traglast überschritten, Schwerpunkt ungünstig.
• Falsche Zinkenposition: Zinken nicht vollständig eingefahren oder falscher Abstand → Verkannten/Instabilität.
• Kippen im Verkehrsbereich: Kippbereich nicht freigehalten, Personen im Gefahrenraum.
• Feuchte/ölige Inhalte ohne passenden Einsatz: fehlender Sieblocheinsatz / Ablasshahn führt zu unnötigem Austrag von Flüssigkeiten.

Sicherheitsaspekte und Vorgaben

Beim Betrieb mit Flurförderzeugen müssen Anbaugerät, Last und die Resttragfähigkeit des Staplers (Lastschwerpunktabstand) zusammen betrachtet werden. Zusätzlich sind Bediener zu qualifizieren, einzuweisen und – je nach Gerätetyp – durch den Unternehmer zu beauftragen; Prüfungen und Kontrollen sind im Rahmen der Gefährdungsbeurteilung festzulegen.

• Nur bestimmungsgemäß einsetzen und Traglasten einhalten.
• Kippbereich sichern: keine Personen im Schwenk-/Abkippbereich, ausreichender Freiraum.
• Vor Fahrt: Zinken vollständig einfahren, Kettensicherung einhängen, Sicht prüfen.
• Wiederkehrende Prüfung: Rahmen, Einfahrtaschen, Schweißnähte, Seilzug/Entriegelung und Sicherungen regelmäßig prüfen.

Passendes Zubehör und sinnvolle Ergänzungen

Der RUK kann prozessgerecht erweitert werden, um Mobilität, Sauberkeit oder Medien-Trennung zu verbessern.

• Fahrgestell: für das Umsetzen auf dem Boden (kurze Wege, flexible Sammelstellen).
• Deckel: schützt vor Fremdkörpern, reduziert Verschmutzung und Verlust beim Transport.
• Sieblocheinsatz mit Ablasshahn: zur Trennung von Feststoff und Flüssigkeit (z. B. Späne/KSS).
• Kranösen: wenn Umsetzen per Kran erforderlich ist.
• Hydraulische Kippbremse: gedämpfter Kippvorgang bei empfindlichen Entleerstellen.
• Lochblech-Doppelboden: zusätzliche Drainage-/Trennfunktion je nach Material.
