Galv. verzinkt
Ehemals DIN 6899 Form A
Galv. verzinkt
Ehemals DIN 6899 Form A

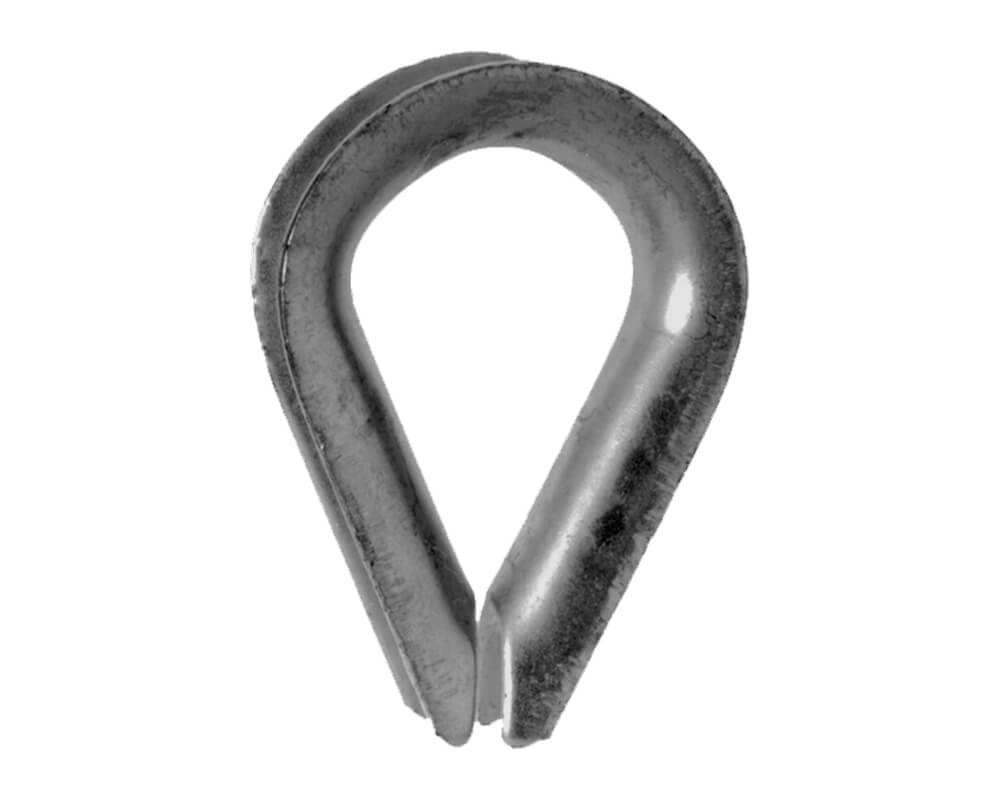

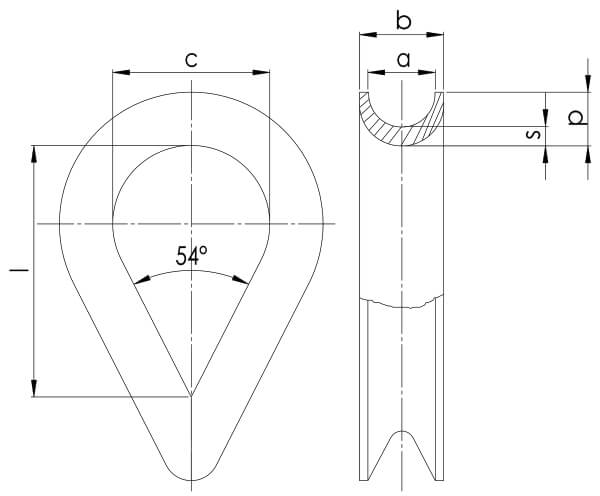

Kauschen ähnlich DIN 6899 Form B | Nenngröße (mm) | Seil-Ø (mm) | a (mm) | b (mm) | c (mm) | l (mm) | p (mm) | s (mm) |
---|---|---|---|---|---|---|---|---|
2.5 | 2.5 | 2.5 | 3 | 6.0 | 12 | 19.0 | 3.8 | 1.6 |
3.5 | 3.5 | 3.5 | 4 | 7.0 | 13 | 21.0 | 4.5 | 1.6 |
4.0 | 4.0 | 4.0 | 5 | 8.6 | 14 | 23.0 | 5.1 | 1.9 |
5.0 | 5.0 | 5.0 | 6 | 9.6 | 16 | 25.0 | 5.6 | 2.4 |
6.0 | 6.0 | 6.0 | 7 | 10.6 | 18 | 28.0 | 6.0 | 2.4 |
7.0 | 7.0 | 7.0 | 8 | 12.0 | 20 | 32.0 | 7.0 | 2.8 |
9.0 | 9.0 | 9.0 | 10 | 14.0 | 24 | 38.0 | 7.2 | 3.1 |
10.0 | 10.0 | 11.0 | 12 | 17.0 | 28 | 45.0 | 9.4 | 3.3 |
12.0 | 12.0 | 12.0 | 13 | 18.0 | 30 | 48 | 10.0 | 3.2 |
13.0 | 13.0 | 13.0 | 14 | 20.0 | 32 | 51.0 | 10.5 | 3.4 |
15.0 | 15.0 | 15.0 | 16 | 22.0 | 36 | 58.0 | 10.5 | 3.8 |
16.0 | 16.0 | 16.0 | 18 | 24.0 | 40 | 64.0 | 11.7 | 4.7 |
18.0 | 18.0 | 18.0 | 20 | 30.0 | 45 | 72.0 | 15.0 | 5.7 |
20.0 | 20.0 | 20.0 | 22 | 34.0 | 50 | 80.0 | 16.0 | 5.7 |
22.0 | 22.0 | 22.0 | 24 | 36.0 | 56 | 90.0 | 17.0 | 6.5 |
24.0 | 24.0 | 24.0 | 26 | 38.0 | 62 | 99.0 | 21.5 | 6.8 |
26.0 | 26.0 | 26.0 | 28 | 44.0 | 70 | 112.0 | 21.5 | 8 |
28.0 | 28.0 | 28.0 | 30 | 46.0 | 75 | 120.0 | 25.5 | 8 |
30.0 | 30.0 | 30.0 | 32 | 50.0 | 80 | 128.0 | 26.5 | 8 |
32.0 | 32.0 | 32.0 | 34 | 52.0 | 95 | 152.0 | 26.5 | 8 |
34.0 | 34.0 | 34.0 | 36 | 54.0 | 100 | 160.0 | 27.5 | 8.5 |
36.0 | 36.0 | 36.0 | 38 | 56.0 | 110 | 176.0 | 27.5 | 8.5 |
38.0 | 38.0 | 38.0 | 40 | 56.0 | 115 | 184.0 | 27.5 | 8.5 |
40.0 | 40.0 | 40.0 | 42 | 58.0 | 120 | 192.0 | 33.0 | 10.5 |
