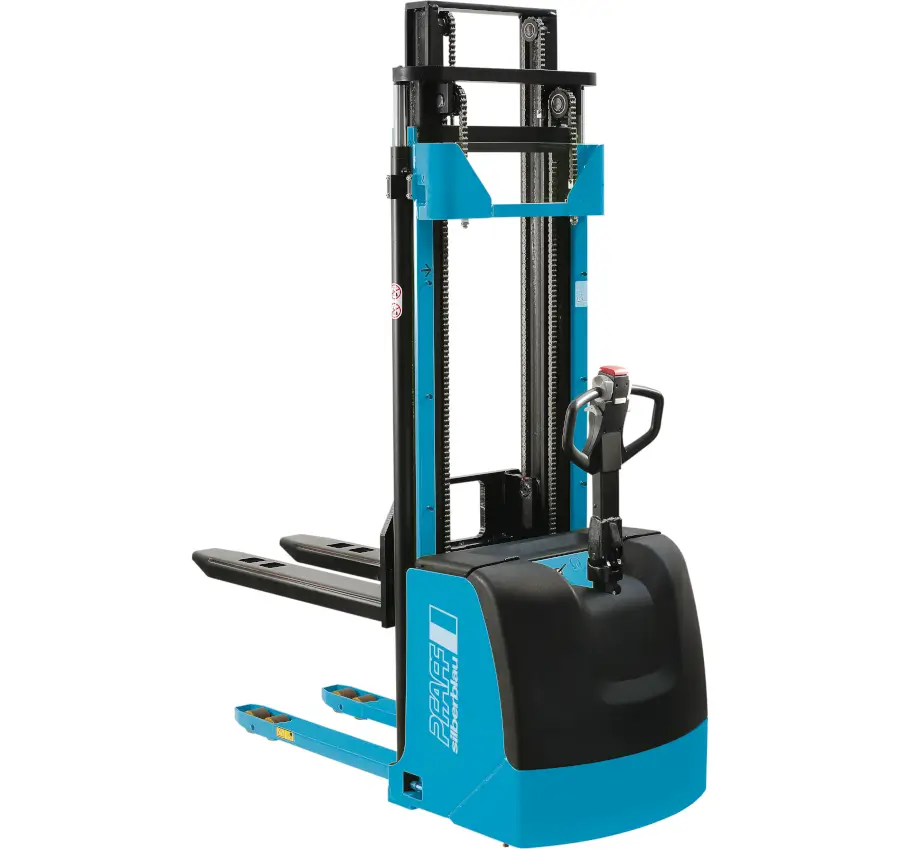

PFAFF Elektro-Geh-Hochhubw. EGV PSH II
Tragfähigkeit 1.000 - 1.600 kgGabelhöhe max. 5.000 mm
Ideal im innerbetrieblichen Einsatz, zum Transportieren und Stapeln von palettierten Lasten bei längeren Wegen und hoher Auslastung.
Ausstattung und Verarbeitung
- Multifunktionsdeichsel für eine leichte Handhabung, beim Loslassen der Deichsel wird das Fahrzeug automatisch gebremst.
- Zuverlässige Impulssteuerung zur stufenlosen Regulierung der Fahrgeschwindigkeit.
- Hubeinrichtung mit elektrohydraulischem Kompaktaggregat und Überlastsicherung.
- Feinfühliges Absenken der Last durch stufenlos regulierbares Senkventil.
- Geschweißte Mastkonstruktion aus Präzisionsprofilen, der Gabelträger ist mit wartungsfreien Führungsrollen ausgestattet.
- Robustes Fahrgestell mit einem Antriebsrad und je zwei Last- und Stützrollen.
- Einsatzdauer entsprechend der Batteriekapazität.
Batterie und Ladegerät sind separat auszuwählen.
Optional: Fahrerstandplattform, Freihub, Initialhub
Zu den Abmessungen
Artikel

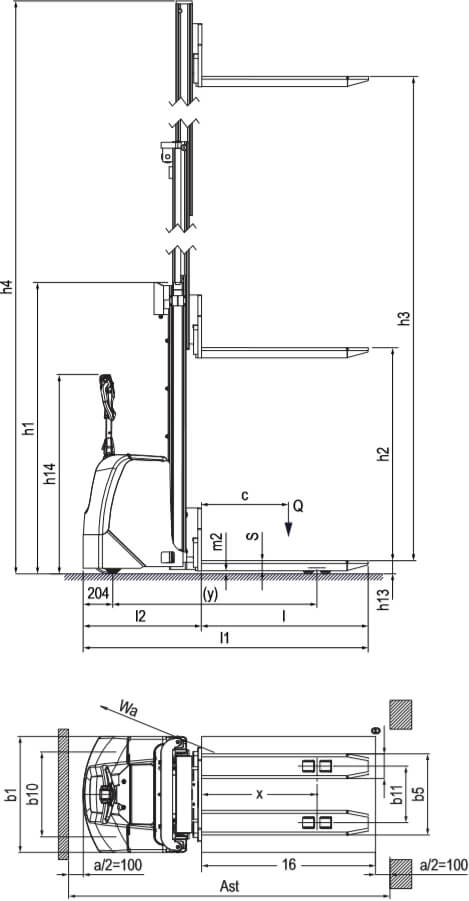

Abmessungen Elektro-Geh-Hochhubw. EGV PSH II:
| Elektro-Geh-Hochhubw. EGV PSH II | Tragfähigkeit (kg) | Lastschwerpunkt c (mm) | Radstand y (mm) | Lenkrollen (mm) | Lastrollen (mm) | Anzahl Räder/Lastrollen (x=angetrieben) | Höhe Hubgerüst eingefahren h1 (mm) | Höhe Hubgerüst ausgefahren h4 (mm) | Gabelhöhe max. h3 (mm) | Deichselhöhe max. h14 (mm) | Gabelhöhe gesenkt h13 (mm) | Gesamtlänge L1 (mm) | Vorbaulänge L2 (mm) | Gesamtbreite b1/b2 (mm) | Gabeldicke s (mm) | Gabelbreite e (mm) | Gabelzinkenlänge l (mm) | Gabelaußenabstand b5 (mm) | Bodenfreiheit (mm) | Arbeitsgangbreite bei Palette Ast (mm) | Wenderadius WA (mm) | Fahrgeschwindigkeit mit/ohne Last (km/h) | Hubgeschwindigkeit mit/ohne Last (m/s) | Senkgeschwindigkeit mit/ohne Last (m/s) | Steigfähigkeit max. mit/ohne Last (%) | Betriebsbremse | Fahrmotor, Leistung (kW) | Hubmotor (kW) | Batterie | Batteriespannung (V/Ah) | Batteriegewicht (kg) | Art der Fahrsteuerung |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12-16 II | 1200 | 600 | 1307 | 250x101+100x38 | 82x70 | 1x+2/4 | 1965 | 1965 | 1600 | 1390 | 90 | 1920 | 770 | 800 | 70 | 150 | 1150 | 560 | 20 | 2169 | 1550 | 6 / 6 | 0,12 / 0,17 | 0,22 / 0,12 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24/225-300 | 270 | Impuls |
| 12-25 II | 1200 | 600 | 1307 | 250x101+100x38 | 82x70 | 1x+2/4 | 1785 | 2990 | 2500 | 1390 | 90 | 1920 | 770 | 800 | 70 | 150 | 1150 | 560 | 20 | 2169 | 1550 | 6 / 6 | 0,12 / 0,17 | 0,22 / 0,12 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24/225-300 | 270 | Impuls |
| 12-29 II | 1200 | 600 | 1307 | 250x101+100x38 | 82x70 | 1x+2/4 | 1987 | 3392 | 2900 | 1390 | 90 | 1920 | 770 | 800 | 70 | 150 | 1150 | 560 | 20 | 2169 | 1550 | 6 / 6 | 0,12 / 0,17 | 0,22 / 0,12 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24/225-300 | 270 | Impuls |
| 12-35 II | 1200 | 600 | 1307 | 250x101+100x38 | 82x70 | 1x+2/4 | 2265 | 3970 | 3500 | 1390 | 90 | 1920 | 770 | 800 | 70 | 150 | 1150 | 560 | 20 | 2169 | 1550 | 6 / 6 | 0,12 / 0,17 | 0,22 / 0,12 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24/225-300 | 270 | Impuls |
| 14-45T II | 1400 | 600 | 1370 | 250x101+100x38 | 82x70 | 1x+2/4 | 2080 | 5020 | 4500 | 1390 | 90 | 1966 | 816 | 800 | 70 | 170 | 1150 | 560 | 20 | 2389 | 1613 | 6 / 6 | 0,14 / 0,28 | 0,34 / 0,40 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 300 | 270 | Impuls |
| 14-45TF II | 1400 | 600 | 1370 | 250x101+100x38 | 82x70 | 1x+2/4 | 2089 | 5029 | 4500 | 1390 | 90 | 1966 | 816 | 800 | 70 | 170 | 1150 | 560 | 20 | 2389 | 1613 | 6 / 6 | 0,14 / 0,28 | 0,34 / 0,40 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 300 | 270 | Impuls |
| 14-50T II | 1400 | 600 | 1370 | 250x101+100x38 | 82 x 70 | 1x +2/4 | 2285 | 5635 | 5115 | 1390 | 90 | 1966 | 816 | 800 | 70 | 170 | 1150 | 560 | 20 | 2389 | 1613 | 6 / 6 | 014 / 0,28 | 0,34 / 0,40 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 300 | 270 | Impuls |
| 14-25 IL II | 1400 | 600 | 1555 | 250x101+100x38 | 78x78 | 1x +2/4 | 1765 | 2970 | 2500 | 1390 | 90 | 2110 | 960 | 800 | 70 | 200 | 1150 | 560 | 17 / 137 | 2446 | 1694 | 5,5 / 6 | 0,08 / 0,12 | 0,34 / 0,40 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
| 14-45 IL II | 1400 | 600 | 1555 | 250x101+100x38 | 78x78 | 1x +2/4 | 2099 | 5039 | 4500 | 1390 | 90 | 2110 | 960 | 800 | 70 | 200 | 1150 | 560 | 17 / 137 | 2446 | 1694 | 5,5 / 6 | 0,08 / 0,12 | 0,34 / 0,40 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
| 16-16 II | 1600 | 600 | 1370 | 250x101+100x38 | 82 x 70 | 1x +2/4 | 1965 | 1965 | 1600 | 1390 | 90 | 1944 | 795 | 800 | 70 | 170 | 1150 | 560 | 20 | 2195 | 1613 | 6 / 6 | 0,13 / 0,25 | 0,31 / 0,38 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
| 16-25 II | 1600 | 600 | 1370 | 250x101+100x38 | 82 x 70 | 1x +2/4 | 1765 | 2970 | 2500 | 1390 | 90 | 1944 | 795 | 800 | 70 | 170 | 1150 | 560 | 20 | 2195 | 1613 | 6 / 6 | 0,13 / 0,25 | 0,31 / 0,38 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
| 16-29 II | 1600 | 600 | 1370 | 250x101+100x38 | 82 x 70 | 1x +2/4 | 1965 | 3370 | 2900 | 1390 | 90 | 1944 | 795 | 800 | 70 | 170 | 1150 | 560 | 20 | 2195 | 1613 | 6 / 6 | 0,13 / 0,25 | 0,31 / 0,38 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
| 16-35 II | 1600 | 600 | 1370 | 250x101+100x38 | 82 x 70 | 1x +2/4 | 2265 | 3970 | 3500 | 1390 | 90 | 1944 | 795 | 800 | 70 | 170 | 1150 | 560 | 20 | 2195 | 1613 | 6 / 6 | 0,13 / 0,25 | 0,31 / 0,38 | 5 / 10 | elektrisch | 1,2 | 3,2 | Panzerplattenbatterie | 24 / 225-300 | 270 | Impuls |
