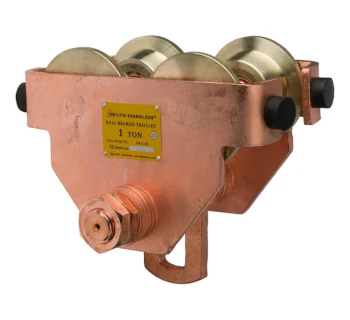

DELTA Funkenfreies Rollfahrwerk

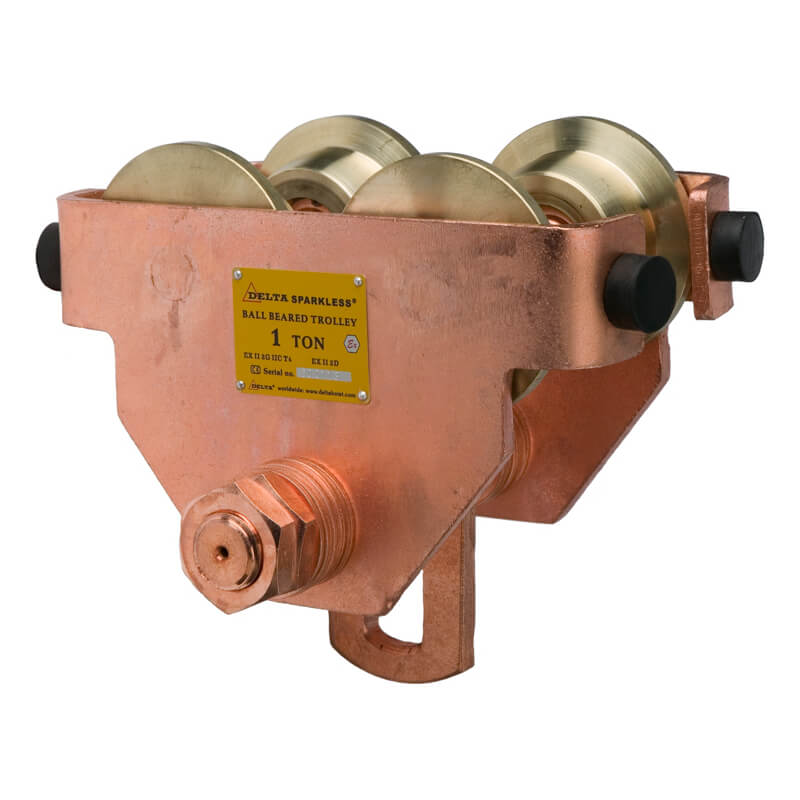

Das funkenfreie Rollfahrwerk DELTA SPARKLESS® ist ein speziell für potenziell gefährliche und explosive Umgebungen entwickeltes Handfahrwerk (Push Trolley) zum Verfahren von Lasten auf I- und H-Trägern. Es deckt – je nach Ausführung – Tragfähigkeiten von etwa 0.5 t bis 20.0 t ab und ist auf Trägerflanschbreiten von ca. 64.0 mm bis 305.0 mm einstellbar, indem die Unterlegscheiben bzw. Distanzscheiben an der Tragachse angepasst werden.

Im Unterschied zu Standard-Rollfahrwerken ist das SPARKLESS-Fahrwerk komplett verkupfert und mit verbronzten Laufrädern ausgestattet, um die Entstehung von Zündfunken durch Schlag oder Reibung zu minimieren; die Laufräder verfügen über fein bearbeitete, kegelförmige Laufflächen und dauerhaft geschmierte, kugelgelagerte Räder, was ein sehr sanftes und gleichmäßiges Verfahren sicherstellt.

Sicherheitsbügel dienen als Absturzsicherung sowie Radbruch- und Aufprallschutz und werden durch einen zusätzlichen Kippschutz ergänzt, der ein Abheben des Fahrwerks vom Träger verhindert; das Fahrwerk ist für die meisten handelsüblichen I- und H-Profile geeignet und erfüllt die Maschinenrichtlinie 2006/42/EG, inklusive Lieferung mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung.

Systemeinordnung – SPARKLESS® Rollfahrwerk

Das funkenfreie Rollfahrwerk gehört zur DELTA SPARKLESS® Produktfamilie und ist als manuell verfahrbare Laufkatze zum direkten Anschluss eines funkenarmen Stirnradflaschenzuges oder eines geeigneten Elektrokettenzuges ausgelegt. Es wird in Online-Katalogen typischerweise mit Tragfähigkeiten von 0.5 t, 1.0 t, 2.0 t, 3.0 t, 5.0 t und bis 20.0 t geführt und ist damit sowohl für leichte Montageanwendungen als auch für schwere Prozessanlagen geeignet.

Die Laufkatzen werden als einfache, aber robuste Fahrwerke beschrieben, deren Dimensionierung großzügig gewählt ist, um die Aufgaben im Ex-Bereich dauerhaft zu erfüllen. Die kegelförmigen Laufflächen der Räder gewährleisten einen sicheren Kontakt zum Träger, auch bei leichten Spurabweichungen, und ermöglichen kleine Mindestkurvenradien auf Kranzwecken mit bogigen Trägern.

Aufbau und Merkmale des funkenfreien Rollfahrwerks

• Funkenarme Ausführung: Komplett verkupferte Konstruktion mit Bronze- bzw. verbronzten Rädern reduziert das Risiko mechanisch erzeugter Zündfunken – ein entscheidender Faktor in explosionsgefährdeten Bereichen.
• Einstellbare Trägerbreite: Durch Anpassen von Unterleg-/Distanzscheiben an der Tragachse kann das Fahrwerk schnell auf unterschiedliche Flanschbreiten (z. B. 64.0–140.0 mm bzw. bis 305.0 mm je nach Typ) eingestellt werden – ohne Sonderteile.
• Laufräder mit konischer Lauffläche: Fein bearbeitete, kegelförmige Laufflächen der Räder sorgen für einen ruhigen Lauf auf I- und H-Trägern und erleichtern das Einlaufen in Kurven.
• Dauerhaft geschmierte Kugellager: Die Räder sind kugelgelagert und dauerhaft geschmiert, wodurch ein sanftes, gleichmäßiges Verfahren mit sehr geringem Wartungsaufwand möglich ist.
• Sicherheitsbügel und Kippschutz: Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz; ein zusätzlicher Kippschutz verhindert das Abheben des Fahrwerks vom Trägerflansch.
• Normgerechte Dokumentation: Erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

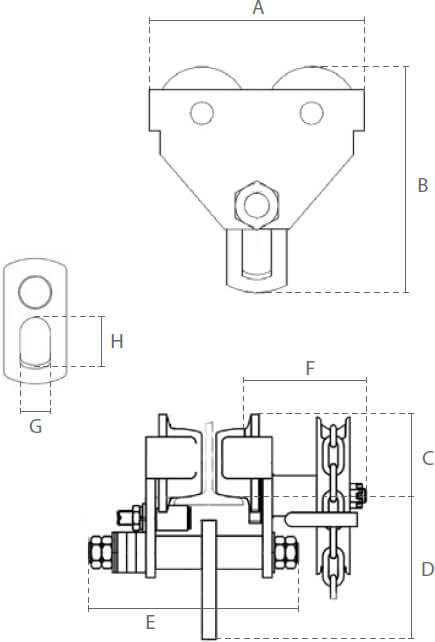

Typische Tragfähigkeiten und Trägerabmessungen (Auszug)

Hinweis: Die konkreten Werte (Tragfähigkeit, min./max. Flanschbreite, Abmessungen) variieren je nach Modell und sind den offiziellen Delta- und Händlerdatenblättern zu entnehmen.

Verwendung in explosionsgefährdeten Bereichen

Das funkenfreie Rollfahrwerk wird überall dort eingesetzt, wo Zündquellen durch Funken möglichst ausgeschlossen werden müssen: z. B. in der chemischen Industrie, Öl- und Gas-Anlagen, Lackier- und Beschichtungsbetrieben, Getreide- und Futtermittel-Silos sowie allgemein in Ex-Zonen, in denen brennbare Gase, Dämpfe oder Stäube auftreten können. Die Laufkatze dient als verfahrbarer Anschlagpunkt für einen geeigneten Kettenzug und ermöglicht das sichere horizontale Verfahren von Lasten, ohne dass am Fahrwerk selbst elektrische Antriebe als potenzielle Zündquelle vorhanden sind.

Vorteile des funkenfreien DELTA-Rollfahrwerks

• Hohe Sicherheit in Ex-Bereichen Durch verkupferte Bauteile und Bronze-Laufräder wird das Risiko von Zündfunken deutlich reduziert – ideal für potenziell explosive Atmosphären.
• Sanfter, wartungsarmer Lauf Dauerhaft geschmierte, kugelgelagerte Räder sorgen für ein ruhiges Verfahren der Last bei minimalem Wartungsaufwand.
• Hohe Flexibilität Einstellbare Trägerbreiten und Eignung für die meisten I- und H-Trägerprofile erleichtern die Integration in bestehende Krananlagen.
• Robuste Sicherheitsausstattung Sicherheitsbügel, Radbruch- und Aufprallschutz sowie Kippschutz erhöhen die Betriebssicherheit des gesamten Systems.
• Normgerechte Ausführung Erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert.
• Wirtschaftliche Lösung Einfache, aber robuste Konstruktion ohne elektrischen Fahrantrieb – dadurch kosteneffizient in Anschaffung und Betrieb.
