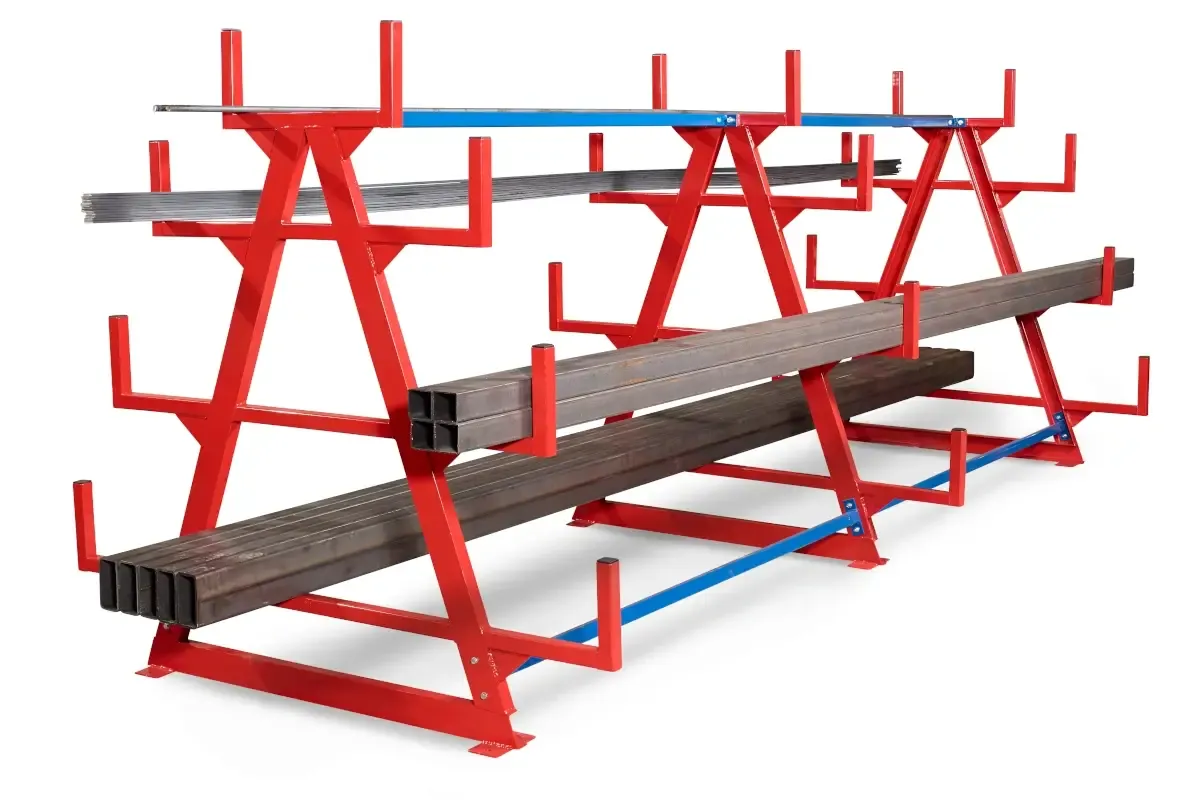

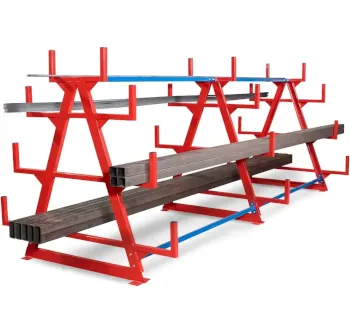

RR - Industrietechnik Schwerlast Kragarmregal RRK

Das Schwerlast Kragarmregal RRK ist eine robuste Lösung für die stehende und liegende Langgutlagerung. Es unterstützt eine übersichtliche, schnell zugängliche Lagerorganisation und ist für hohe Belastungen ausgelegt.

Durch das Tannenbaumprinzip (Kragarme mit unterschiedlichen Armlängen) lassen sich Langgüter strukturiert einlagern. Das Regal ist als doppelseitige Ausführung konzipiert und ermöglicht den Zugriff von beiden Seiten.

Einsatzbereiche

Typische Anwendungen, bei denen Langgut sicher, geordnet und platzsparend gelagert werden muss:

• Industriebetriebe: geordnete Bereitstellung von Rohren, Stangen und Profilen für Fertigung und Montage
• Lagerhäuser / Materiallager: strukturierte Lagerung und schneller Überblick über Bestände
• Produktionsstätten: Materialbereitstellung nahe der Linie für kurze Wege und geringere Suchzeiten
• Metall- und Stahlbau: Lagerung von Stahlrohren, Flachstahl und Hohlprofilen

Varianten & Unterschiede der Ausführungen

Das System ist in Varianten für unterschiedliche Langgutlängen und mit unterschiedlichen Etagenkonfigurationen verfügbar. Je nach Ausführung variieren die zulässigen Traglasten.

Die Traglast je Ebene liegt (variantenabhängig) im Bereich 1000–2500 kg.

Konstruktion & technische Merkmale

• Stahlkonstruktion für stabile Langgutlagerung
• Angeschweißte Kragarme (Tannenbaumprinzip) für strukturierte Einlagerung
• Abrollsicherung (variantenspezifisch ausgewiesen)
• Modulare Konstruktionsbauweise
• Farben frei wählbar nach Kundenwunsch (nach Hersteller-/Typenseitenangabe)
• Oberflächen: u. a. Pulver-Beschichtung sowie Strahlverfahren (farb- und witterungsbeständig)
• Made in Germany (nach Herstellerangabe)

Sicherheitsaspekte & Normen

Für den sicheren Betrieb sind insbesondere Standsicherheit, korrekte Bodenverankerung, sowie die gleichmäßige Lastverteilung (Flächenlast) maßgeblich.

• DIN EN ISO 9001: Hersteller-Zertifizierung für Qualitätsmanagement
• DIN EN 1090-2 und DIN EN ISO 9606-1: vom Hersteller für Schweißausführung genannt
• DIN 18202: Ebenflächigkeit des Bodens ist sicherzustellen (Aufstellung/Standfläche)
• DIN EN 15635: Reparaturen nur durch autorisiertes Fachpersonal; Prüf- und Dokumentationspflicht gemäß Anleitung

Betrieb, Beladung & Prüfintervalle

• Nur bestimmungsgemäß verwenden; Modifikationen nur durch autorisiertes Fachpersonal
• Gleichmäßig beladen (Flächenlast); Traglasten der Ebenen/Etagen nicht überschreiten
• Einlagerung von unten nach oben (unterste Ebene zuerst)
• Gefahrenbereich kennzeichnen; Verkehrswege freihalten, Langgut darf nicht hineinragen
• Vor jedem Einsatz: Sichtkontrolle auf Schäden
• Vierteljährlich: Streben-Sitz prüfen, Schraubverbindungen ggf. nachziehen
• Mindestens jährlich: Kontrolle durch eine fachkundige Person; Prüfungen dokumentieren (Prüfbuch)
• Bei Schäden/Haarrissen: Regal sofort stilllegen und durch autorisiertes Fachpersonal beurteilen lassen

Montagehinweise

Die Montage erfolgt regelkonform nach Aufbauanleitung. Während des kompletten Aufbaus sind Bauteile gegen Umfallen oder Herabfallen zu sichern.

• Aufstellfläche: eben und frei; empfohlen wird eine Mindestbetongüte C20/25
• Bodenverankerung: erforderlich für die Standfestigkeit; Montage mit mitgelieferten Ankern
• Anzugsdrehmoment: Sechskantmuttern der Bodenverankerung mit 80 Nm anziehen
• Betonbodenplatte: Mindestbauteildicke 150 mm; Mindestbohrlochtiefe 125 mm (sofern Belastung/Verankerungsart keine größeren Werte erfordert)
• Verschraubung: Verbindung über Sechskantschrauben mit Sperrzahnmutter; nach Montage alle Schraubverbindungen kontrollieren und ggf. nachziehen
• Nach den ersten Betriebsstunden: Sitz der Verbindungsrohre bzw. Befestigungspunkte (z. B. Schraubenbefestigungen) prüfen

Lieferhinweise

• Demontierte Anlieferung mit Montageanleitung
• Bodenanker werden in der Anleitung als mitgeliefert beschrieben

EAN / GTIN

Nur für die Variante RRK 3 (Langgutlagerung bis 3 m) ist eine EAN/GTIN ausgewiesen:

• 4251305415617
