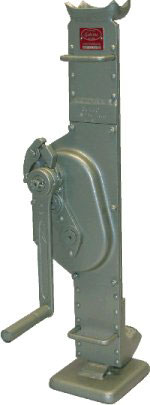

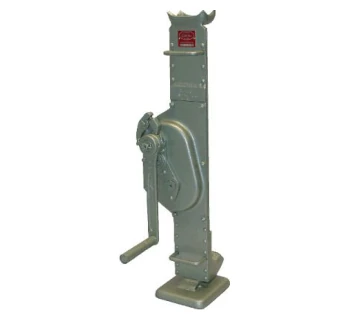

Gehöre Stahlwinde DIN 7355

Die Stahlwinde DIN 7355 von Gehöre ist ein robuster Maschinenheber mit Zahnstangenantrieb zur sicheren Lastaufnahme an Kopf oder Klaue. Das hebende Gehäuse und die selbsthemmende Sicherheitskurbel halten die Last in jeder Stellung zuverlässig.

Durch die verstellbare Klaue können Lasten über die gesamte Länge der Winde an unterschiedlichen Ansatzhöhen gehoben, gesenkt, gehalten oder verspannt werden. Die Baureihe deckt Tragfähigkeiten von 1.5 t bis 10 t ab und ist damit ideal für Werkstatt, Montage und Maschinenbau.

Funktion und Einsatzbereiche

Die Gehöre Stahlwinde DIN 7355 arbeitet mit einer schrägverzahnten Zahnstange, die über eine Kurbel betätigt wird und das Gehäuse anhebt. Lasten können sowohl auf der Klaue in Bodennähe als auch auf dem Kopf der Winde aufgenommen werden.

• Heben und Absenken von Maschinen, Aggregaten, Werkzeugen und Stahlkonstruktionen.
• Abstützen und Ausrichten von Anlagen bei Montage- und Reparaturarbeiten.
• Verspannen und Fixieren von Bauteilen in Fertigung, Instandhaltung und Stahlbau.
• Flexible Lastaufnahme durch verstellbare Klaue entlang der Windenlänge – ideal bei unterschiedlichen Ansatzhöhen.

Die kompakte Bauform und das integrierte Tragelement machen die Stahlwinde DIN 7355 zu einem vielseitigen Hebezeug für mobilen und stationären Einsatz.

Konstruktive Merkmale

Die Gehöre Stahlwinde ist für einen langlebigen und sicheren Betrieb nach DIN 7355 ausgelegt.

• Hebendes Gehäuse – das komplette Windengehäuse wird über eine Zahnstange angehoben; dadurch volle Hubraumausnutzung ohne Unterbauen.
• Verstellbare Klaue auf Verstellschiene: schnelles Einhängen der Klaue über die gesamte Länge der Winde für verschiedene Ansatzhöhen.
• Voll belastbarer Kopf und Klaue – keine Traglastreduzierung bei Kopf- oder Klauenaufnahme.
• Selbsthemmende Sicherheitskurbel (SIKU) mit Lastdruckbremse für sicheren Halt in jeder Position.
• Alternativ Sicherheits-Ratschenkurbel (RAKU) für Arbeiten auf engem Raum, wenn der Kurbelarm nicht 360° gedreht werden kann.
• Massive Bodenplatte und stabiles Stahlgehäuse für sicheren Stand und hohe Formstabilität.

Varianten und Kurbelarten

Die Gehöre Stahlwinde DIN 7355 ist in verschiedenen Tragfähigkeiten und mit unterschiedlichen Kurbelvarianten erhältlich.

• Tragfähigkeiten 1.5 t, 3 t, 5 t und 10 t bei identischer Bauhöhe 725 mm.
• Hubhöhe 350 mm (1.5 t und 3 t) bzw. 300 mm (5 t und 10 t).
• Klaue verstellbar mit niedriger Klauenhöhe in tiefster Stellung (z. B. 70 mm / 75 mm / 90 mm, je nach Tragfähigkeit).
• Ausführung mit Sicherheitskurbel (SIKU) oder Sicherheits-Ratschenkurbel (RAKU).
• Typische Eigengewichte ca. 12 kg bis 42 kg je nach Tragfähigkeit.

Sicherheit und Anwendungshinweise

Für den sicheren Einsatz der Stahlwinde DIN 7355 sind die allgemeinen Regeln für Hebezeuge sowie die Herstellerangaben zu beachten.

• Last niemals ausschließlich hydraulisch bzw. über die Winde halten – nach dem Heben immer mechanisch unterbauen oder abstützen.
• Maximale Tragfähigkeit nicht überschreiten; auf ausreichende Auflagefläche von Kopf oder Klaue achten.
• Winde nur auf tragfähigem, ebenem Untergrund betreiben, Kippgefahr vermeiden.
• Kurbel nur am vorgesehenen Griff bedienen; Sicherheits- oder Ratschenkurbel nicht mit Verlängerungen überlasten.
• Regelmäßige Kontrolle auf Verschleiß, Verformungen und Leichtgängigkeit von Zahnstange, Gehäuse und Kurbel.

Technische Daten (Auszug Gehöre Stahlwinde DIN 7355)
