Bauer Kippbehälter Typ 4A

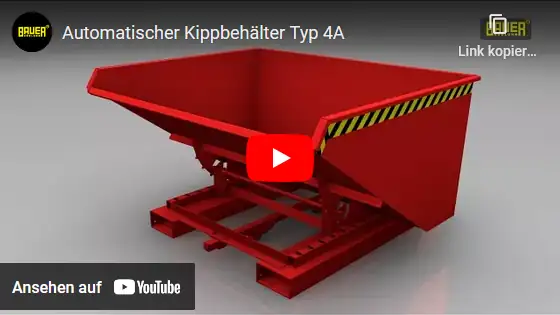

Der Kippbehälter Typ 4A ist ein automatischer Kippbehälter mit Abrollsystem als Stapler-Anbaugerät, der die Aufnahme und das Entleeren deutlich vereinfacht. Eine automatische Sicherung gegen unbeabsichtigtes Abrutschen macht das manuelle Umlegen einer Sicherungskette überflüssig: Es genügt ein leichtes Anheben bei komplett eingefahrenen Gabelzinken, damit die Sicherung einrastet. Zusätzlich sorgen 3 automatische Entriegelungspunkte für ein versetztes Abkippen über dem Container, wodurch sich weiter „in den Container hinein“ entleeren lässt.

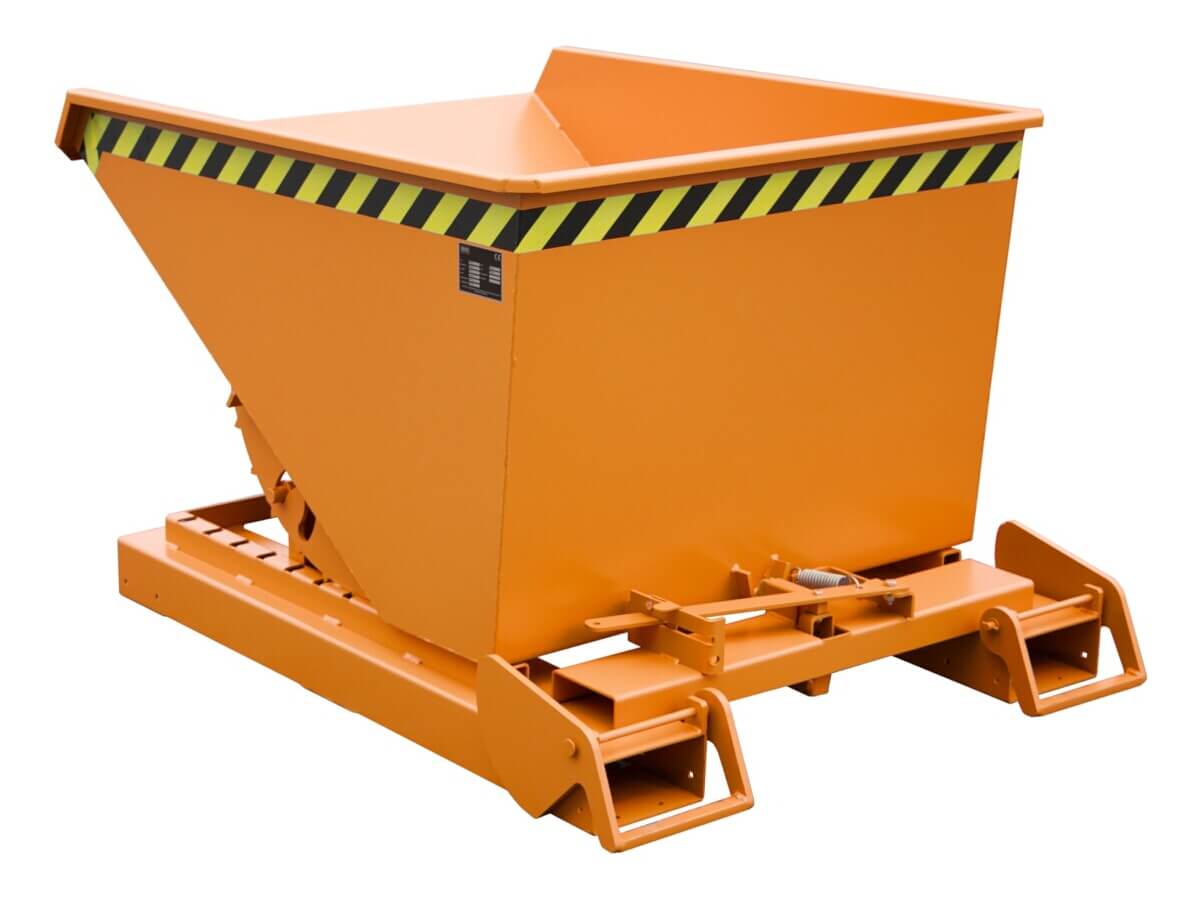

Abbildung: Typ 4A – Kippbehälter mit Abrollsystem und Stapleraufnahme.

Einsatzbereiche

Der Typ 4A wird eingesetzt, wenn Schüttgüter, Verschnitt oder Abfälle schnell gesammelt, transportiert und kontrolliert in Container oder Sammelstellen entleert werden sollen. Durch die automatische Verriegelung und das Abrollsystem ist er besonders praxisgerecht für wiederkehrende Entsorgungs- und Materialflussaufgaben in Produktion, Lager und Recycling.

• Industrie & Werkstatt: Sammeln von Spänen, Verschnitt, Schüttgut
• Logistik: innerbetrieblicher Materialtransport per Stapler

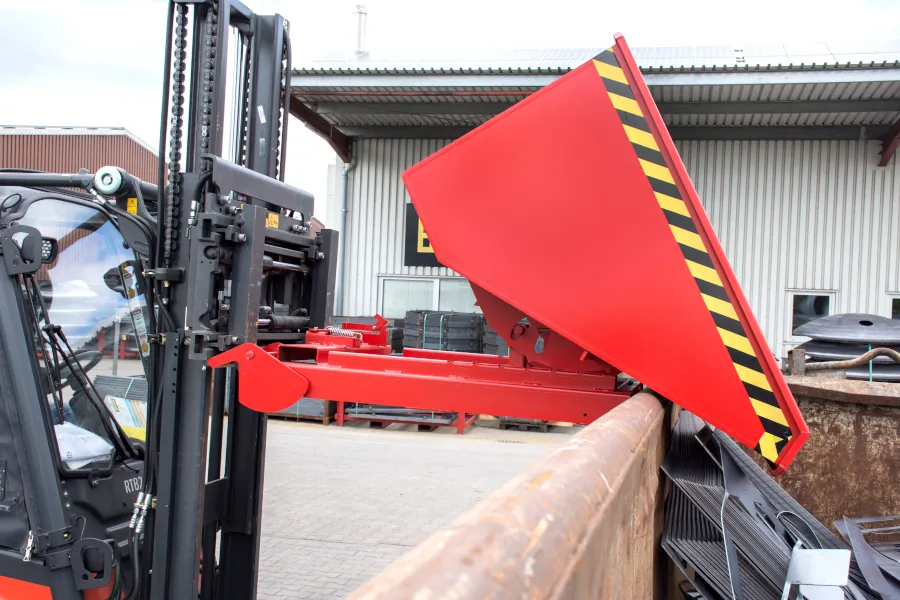

• Entsorgung: Abkippen über Containerkante, versetztes Entleeren durch 3 Entriegelungspunkte

Unterschiede der Varianten

Die Baureihe umfasst die Größen 4A 600, 4A 900 und 4A 1200. Je nach Einsatzbedingungen sind unterschiedliche Oberflächen verfügbar (mehrere RAL-Farben oder feuerverzinkt), außerdem gibt es Zubehör wie einen verzinkten Deckel (2-seitig zu öffnen) sowie eine Option öl- und wasserdicht.

Technische Daten

Die Einfahrtaschen-Innenmaße sind für die Stapleraufnahme ausgelegt (Richtwerte je Typ): A = 640 mm, B = 200 mm, C = 91 mm.

Skizze: Einfahrtasche – Maße A, B, C.

Hinweis: Die Tragfähigkeit des Behälters ist immer gemeinsam mit der zulässigen Resttragfähigkeit des Staplers (inkl. Anbaugerät und Lastschwerpunkt) zu bewerten.

Häufige Fehler in der Praxis

• Gabelzinken nicht vollständig eingefahren: Die automatische Sicherung rastet nur korrekt ein, wenn die Zinken vollständig in den Taschen sitzen und der Behälter leicht angehoben wird.
• Falsche Containerposition: Wird der Behälter nicht sauber an der Containerkante geführt, lösen die Entriegelungspunkte ungünstig aus oder der Kippvorgang wird ruckartig.
• Zu hohe Fahrgeschwindigkeit bzw. unruhiger Untergrund: erhöht Risiko von Instabilität, Stoßbelastung und Schäden.
• Überlastung: Überschreitung der Behältertragfähigkeit oder der Stapler-Resttragfähigkeit (Anbaugerät + Last).
• Personen im Gefahrenbereich: beim Kippen entstehen Quetsch- und Anstoßgefahren im Schwenkbereich.

Sicherheitsaspekte und Normen

Kippbehälter für Gabelstapler sind als Anbaugeräte zu behandeln; für den Betrieb sind u. a. die Regeln für Flurförderzeuge relevant (z. B. DGUV Vorschrift 68) und die sichere Montage/Verwendung gemäß Herstellerangaben sicherzustellen. Im Betrieb sind insbesondere Gefahrenbereich, Standsicherheit, Lastschwerpunkt und ein kontrollierter Kippvorgang zu berücksichtigen, und der Behälter ist regelmäßig auf Schäden und Funktion (Rahmen, Taschen, Verriegelung, Lagerung) zu prüfen.

• Vor jedem Einsatz: Sichtprüfung von Rahmen, Wanne, Schweißnähten, Verriegelung und Einfahrtaschen
• Transport: Last tief halten, ruhig fahren, Kippbehälter korrekt verriegelt
• Kippen: Container korrekt anfahren, niemand im Kipp- und Schwenkbereich
• Überlast vermeiden: Behälter- und Staplergrenzen einhalten

Passende Artikel und benötigtes Zubehör

Für den Typ 4A sind vor allem Zubehörteile sinnvoll, die den Behälter an Umgebungsbedingungen anpassen: Ein verzinkter Deckel (2-seitig zu öffnen) schützt vor Verwehung und Witterung, während die Option öl- und wasserdicht bei feuchten oder flüssigkeitsbehafteten Inhalten die Sauberkeit im Betrieb verbessert. Wenn unterschiedliche Entleerprinzipien benötigt werden (z. B. Scheren-Kippmechanik oder andere Geometrien), bieten sich alternative Bauer Kippbehälter-Baureihen aus dem gleichen Sortiment an.

• Deckel (verzinkt): 2-seitig zu öffnen, Schutz vor Staub/Witterung
• Öl- und wasserdicht: abgedichtete Wanne für feuchte Inhalte
• Weitere Bauer Kippbehälter: alternative Mechaniken/Größen für andere Prozessanforderungen
