Bauer Mini-Spänebehälter Typ EXPO-E

Der Mini-Spänebehälter Typ EXPO-E ist ein kompakter Späne-Kippbehälter mit Abrollmechanismus für die Aufnahme mit dem Gabelstapler und das Kippen in jeder Höhe per Seilzug vom Staplersitz. Er ist als öl- und wasserdicht verschweißter Sammelbehälter ausgeführt und besitzt ein Siebblech sowie einen Ablasshahn 1", um Kühl- und Schmierstoffe von Metallspänen zu trennen und die Emulsion kontrolliert abzulassen. Die robuste Mulde aus Wannenblech mit umlaufendem Randprofil sitzt auf einem stabilen Grundrahmen mit durchgehend geschlossenen Einfahrtaschen; eine Sicherung reduziert das Risiko von unbeabsichtigtem Abrutschen und Auskippen.

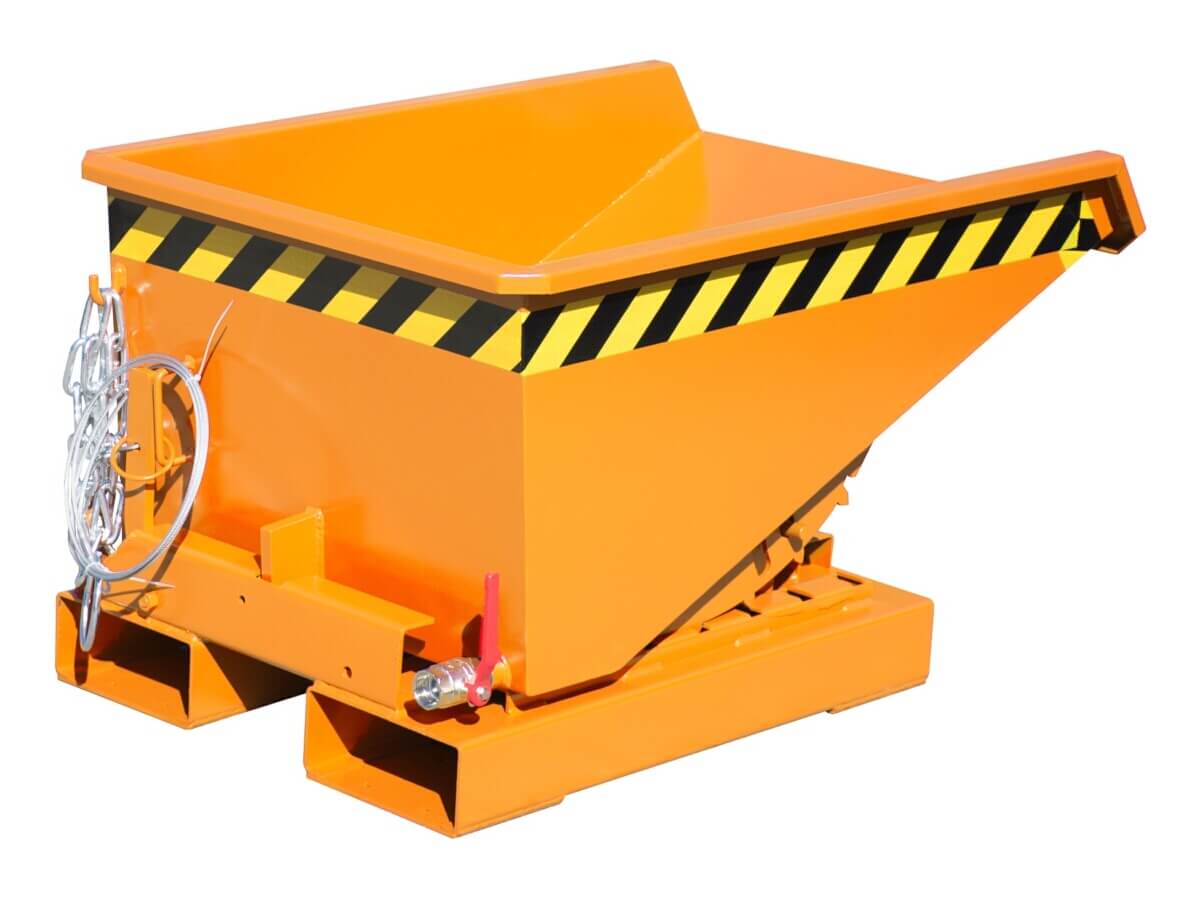

Abbildung: EXPO-E – niedrige Bauhöhe, Abrollmechanismus, Ablasshahn und Seilzugauslösung.

Einsatzbereiche

Der EXPO-E ist ideal als Beistellbehälter an zerspanenden Maschinen, wenn Späne mit Kühlschmierstoff sauber gesammelt und anschließend sicher entsorgt werden sollen. Die besonders kompakten Größen EXPO-E 150–275 sind aufgrund der niedrigen Schüttkantenhöhe 455 mm prädestiniert für den Einsatz unter Maschinen bzw. unter Späneförderern.

• CNC-/Dreh-/Fräszentren: Späne sammeln und Emulsion getrennt ablassen
• Werkstatt & Instandhaltung: saubere Späneentsorgung ohne Umfüllen

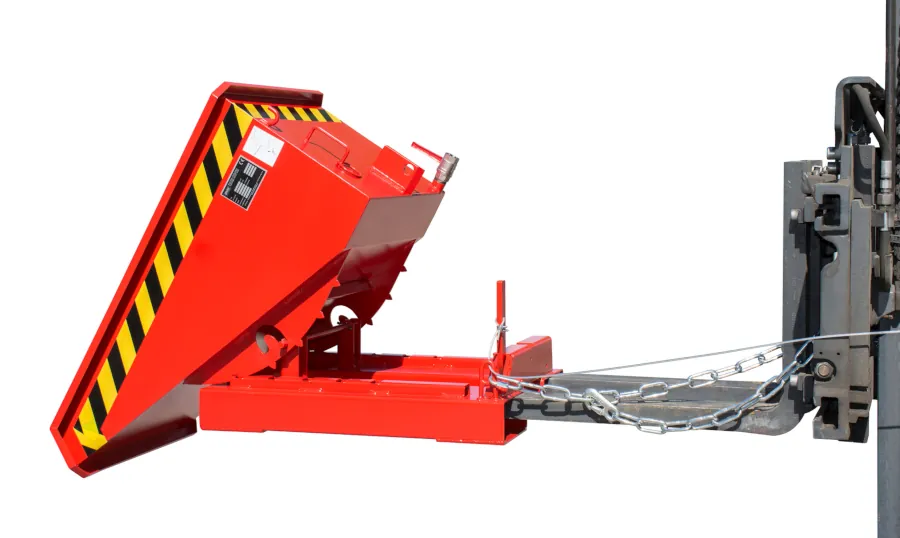

• Produktion & Fertigung: innerbetrieblicher Transport per Stapler, Kippen per Seilzug

Unterschiede der Varianten

Die Baureihe umfasst mehrere Größen (ca. 0.15–2.10 m³) mit abgestimmten Tragfähigkeiten und Abmessungen; je nach Größenbereich unterscheiden sich auch die Einfahrtaschen-Innenmaße (A/B/C) für die Stapleraufnahme. Als Oberflächen sind mehrere RAL-Farben sowie feuerverzinkt verfügbar; optionales Zubehör wie Rollen, ein verzinkter Deckel (2-seitig zu öffnen) oder eine Anhängevorrichtung mit Deichsel erweitert die Einsatzmöglichkeiten.

Technische Daten

Hinweis: Tragfähigkeit und Einsatz sind immer zusammen mit der zulässigen Resttragfähigkeit des Staplers (Lastschwerpunkt, Hubhöhe, Anbaugerät) zu bewerten.

Häufige Fehler in der Praxis

• Gabelzinken nicht vollständig eingefahren: unsichere Aufnahme, erhöhte Abrutschgefahr (A/B/C beachten).
• Sicherung/Seilzug nicht geprüft: beschädigte Sicherung oder schwergängiger Seilzug wird weiterverwendet.
• Überlastung: Tragfähigkeit des Behälters oder Resttragfähigkeit des Staplers wird überschritten.
• Flüssigkeit nicht abgelassen: Emulsion wird vor dem Transport/Kippen nicht kontrolliert über den Ablasshahn 1" abgelassen.
• Personen im Gefahrenbereich: Kipp- und Schwenkbereich beim Entleeren nicht abgesichert.

Sicherheitsaspekte und Normen

Der EXPO-E ist ein Anbaugerät für Flurförderzeuge: Der Unternehmer darf Stapler nur einsetzen, wenn Anbaugerät und Stapler aufeinander abgestimmt sind; der Fahrer muss vor der Verwendung prüfen, dass das Anbaugerät bestimmungsgemäß befestigt ist und die Tragfähigkeiten von Anbaugerät und Stapler nicht überschritten werden. Zudem müssen Stapler und ihre Anbaugeräte in Abständen von längstens einem Jahr durch einen Sachkundigen geprüft werden.

• Vor Einsatz: Sichtprüfung von Rahmen, Einfahrtaschen, Seilzug, Sicherung, Ablasshahn
• Transport: Last tief, ruhig fahren, Kurven langsam, keine Personen im Fahrweg
• Kippen: Bereich absperren, kontrolliert auslösen, niemals im Schwenkbereich stehen
• Trennung von Flüssigkeiten: Emulsion über Ablasshahn kontrolliert ableiten und getrennt entsorgen

Passende Artikel und benötigtes Zubehör

Für einen prozesssicheren Einsatz sind je nach Umfeld vor allem Rollen (nachrüstbar) hilfreich, wenn der Behälter auch ohne Stapler verfahren werden soll, sowie ein verzinkter Deckel (2-seitig zu öffnen), um Späne und Flüssigkeiten im Behälter zu halten. Wenn längere Wege oder definierte Routenzüge vorgesehen sind, kann eine Anhängevorrichtung mit Deichsel sinnvoll sein. Als Alternative innerhalb der Marke Bauer bietet sich je nach Späneanfall auch ein größerer Kippbehälter Typ EXPO an, wenn mehr Volumen benötigt wird.

• Rollen (nachrüstbar): EXPO-E 150–275 Ø 100 mm (Bauhöhe 125 mm), EXPO-E 300–2100 Ø 180 mm (Bauhöhe 225 mm)
• Deckel (verzinkt): 2-seitig zu öffnen, mehr Sauberkeit und Transportsicherheit
• Anhängevorrichtung mit Deichsel: für innerbetriebliche Zugfahrten
• Bauer Kippbehälter Typ EXPO: Alternative für größere Volumina
