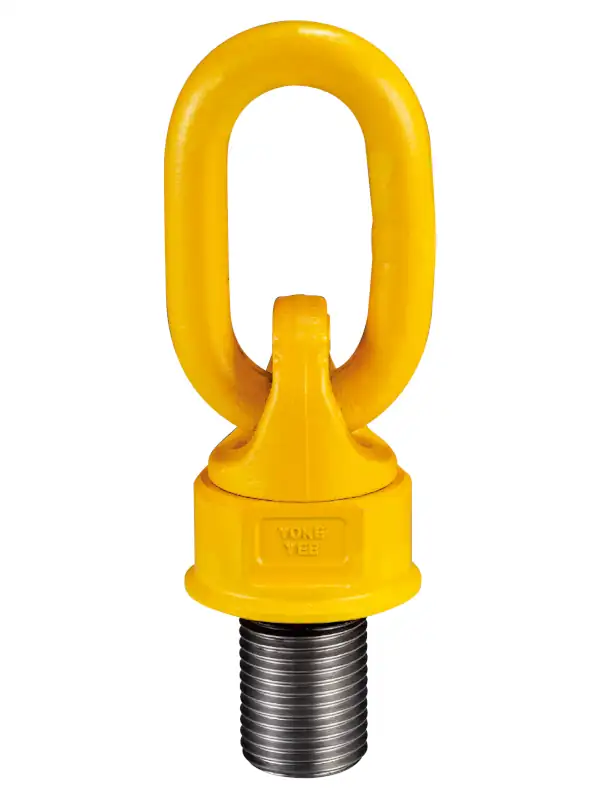

Wirbelbock WBO Güteklasse 10 0.4 t
| max. Belastung bei 90° | 600 kg |
| Gewinde | M8 |
| Gewindelänge | 12 mm |
| Güteklasse | 10 |
| Anziehdrehmoment | 10-40 Nm |
| Steigung DIN 13 | 1.25 |
| Gewicht ca. | 0.2 kg |
| Artikel-Nr.: | YOK-8271003 |
Qualitätsmerkmale
- Aufhängeöse 360° drehbar / 180° schwenkbar
- Öse gefertigt nach EN 1677-4
- Mit Kugellager für Drehbewegungen unter voller Last geeignet
- Bauteil und Schraube 100 % elektromagnetisch rißgeprüft
- Sicherheitsfaktor 4:1
53.60 € / Stück
Zwischenverkauf vorbehalten!
| Bild | Typ | max. Belastung bei 90° | Gewinde | Gewindelänge | Güteklasse | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: YOKE Wirbelbock WBO Güteklasse 10 0.4 t
Für 360° drehbare Hebeeinsätze bis zu 50 t!
Der kugelgelagerte YOKE Wirbelbock ist ein Profi-Anschlagpunkt für das Drehen und Wenden von schweren Lasten und Hebeeinsätzen bis zu 50 t Gewicht. Er ist auch unter Last voll um 360° drehbar und um 180° schwenkbar. Damit garantiert er Ihnen höchste Produktqualität und Zuverlässigkeit für die Hebetechnik und Lastensicherung im professionellen Anlagen- und Maschinenbau sowie der Automatisierungs- oder Antriebstechnik.
Anschlagpunkte in Premium-Qualität: YOKE Wirbelbock
YOKE ist einer der führenden Hersteller für hochwertige Schmiedelösungen rund um Hebetechnik, Hebezeuge, Anschlagpunkte und Anschlagmittel. Zusammen mit dem deutschen Vertriebspartner OSTALBKETTEN GmbH & Co. KG aus dem schwäbischen Aalen hat YOKE nun sein YELLOW-POINT Portfolio um den neuen kugelgelagerten und um 360° drehbaren YOKE Wirbelbock mit Gewinde erweitert. Der YOKE Wirbelbock ist eine wirtschaftliche Lösung und überzeugt durch höchste Sicherheit und Zuverlässigkeit beim Drehen und Wenden schwerer Lasten.
Sicherheit: Alle YOKE Wirbelböcke werden einzeln rissgeprüft
Alle Bauteile, Baukörper, Gewinde und Schrauben des YOKE Wirbelbock werden einer 100%igen elektromagnetischen Prüfung unterzogen. Das garantiert Ihnen höchste Arbeitssicherheit mit dem Anschlagmittel. Die Aufhängeöse bzw. der Ösenhaken ist um 180° schwenkbar und dabei in jede Richtung voll belastbar. Zusammen mit dem auch unter Volllast drehbaren Baukörper ermöglicht Ihnen der YOKE Wirbelbock dadurch das optimale, zeiteffiziente und vor allem sichere Handling und Drehen von Lasten.
Vorteile und technische Merkmale
- Mit langlebigen Premium-Kugellagerung
- Wirbelbock um 360° drehbar
- Hochfeste, geprüfte Aufhängeöse
- Aufhängeöse um 180° schwenkbar
- Allseitig in jede Richtung voll belastbar, 4-fache Sicherheit
- Auch unter voller Last drehbar
- Einfache Montage durch nur eine Gewindebohrung
- Alle Schrauben & Baukörper zu 100% rissgeprüft
- Extrem robuste und korrosionsbeständige gelbe YOKE-Oberflächenbeschichtung
- Gewindegrößen von M8 bis M90
- Amerikanische UNC-Grobgewinde auf Anfrage lieferbar

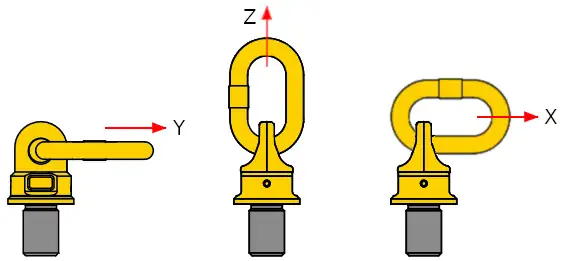

Die Tragkraft ist bei Ausrichtung der Aufhängeöse quer zur Zugrichtung X am geringsten. Bei manueller Ausrichtung der Aufhängeöse Y in waagerechter Richtung ist die Tragkraft höher. Bei senkrechter Zugrichtung Z entspricht die Tragkraft der Nenntragfähigkeit. Die Anchlagöse ist unter Last drehbar. Bei Volllast darf sie dennoch nicht ununterbrochen in 90-Grad-Richtung gedreht werden.
Belastungstabelle in t
 |
 |
 |
 |
 |
 |
 |
 |
|||
| Anzahl Laststränge | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 3 oder 4 | 3 oder 4 | 3 oder 4 |
| Neigungswinkel | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | unsymm. | 0°-45° | 45°-60° | unsymm. |
| Wirbelbock M8 | 0.6 t | 1.2 t | 0.4 t | 0.8 t | 0.56 t | 0.4 t | 0.4 t | 0.84 t | 0.6 t | 0.4 t |

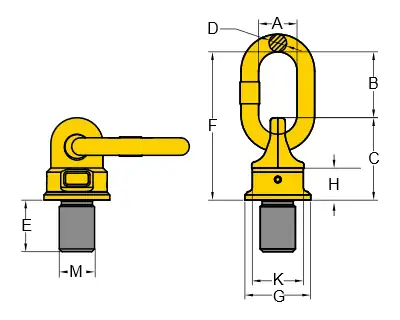

Abmessungen
Wirbelbock WBO Güteklasse 10 600 kg
| A | 29 | mm |
| B | 32 | mm |
| C | 40 | mm |
| D | 8 | mm |
| E | 12 | mm |
| F | 72 | mm |
| G | 35 | mm |
| H | 16 | mm |
| K | 30 | mm |
| M | M 8 | mm |
