Anschlagpunkt TAPG-S

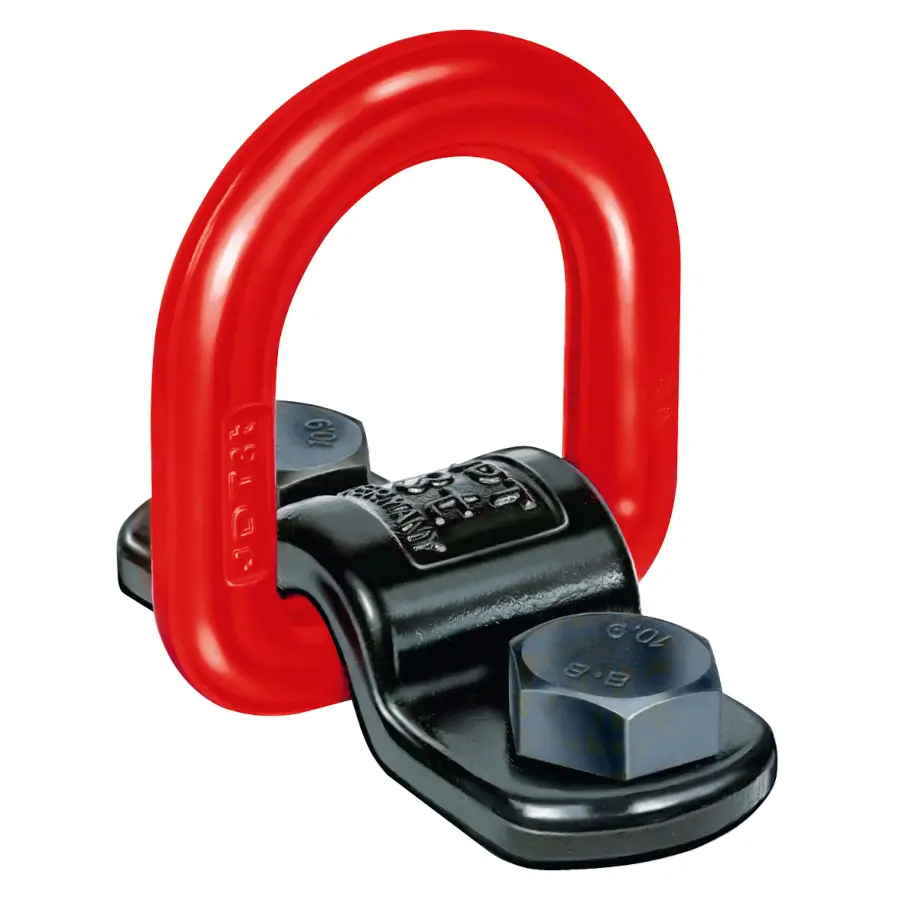

Abbildung kann abweichen vom Original

Anschlagpunkt TAPG-S 5

max. Belastung bei 90°	5300 kg
Gewinde	M24
Gewindelänge	55 mm
Güteklasse	8
Anziehdrehmoment	290 Nm
Gewicht ca.	2.58 kg
Artikel-Nr.:	JDT0380505300VE

Qualitätsmerkmale

Kompakte Bauweise
Vierfache Sicherheit gegen Bruch
120° Arbeitsbereich des Bügels
Anschraubblech dient auch als Anreißschablone
Einschließlich Schraube, 100 % rissgeprüft

118,80 € (2 Stk / VE)
59.40 € / Stück

UVP ~~125,05~~ €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Bild	Typ	max. Belastung bei 90°	Gewinde	Gewindelänge	Güteklasse	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
	Anschlagpunkt TAPG-S 3	3150 kg	M20	45 mm	8	JDT0380503300VE	147,40 € UVP ~~155,16~~ €
	Anschlagpunkt TAPG-S 5	5300 kg	M24	55 mm	8	JDT0380505300VE	118,80 € UVP ~~125,05~~ €
	Anschlagpunkt TAPG-S 8	8000 kg	M27	65 mm	8	JDT0380508300VE	187,80 € UVP ~~197,68~~ €

Weitere Modelle mit: max. Belastung bei 90° 5300 kg

Weitere Modelle mit:max. Belastung bei 90° 5300 kg

Beschreibung: JDT Anschlagpunkt TAPG-S 5

Der Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
Der Arbeitsbereich des Anschlagspunktes TAPG-S liegt bei 120°. Es dürfen nur Schrauben nach ISO 4017 (DIN 933/ 10.9), 100 % rissgeprüft verwendet kommen.

Belastungstabelle in t

Stück		1	2	2		3 oder 4
Stück
Typ	Nenntragfähigkeit	0°	0°	0°-45°	45°-60°	0°-45°	45°-60°
TAPG-S / TAPG 5	5.3 t	8.0 t	16.0 t	7.1 t	5.3 t	11.2 t	8.0 t
Bei unsymmetrischer Lastverteilung sind die Tragfähigkeiten um 50% zu reduzieren.
