SKYLOTEC vert. Absturzsich. CLAW LINE 1

Die CLAW LINE 1 von SKYLOTEC ist ein vertikales Stahlseil-Steigschutzsystem mit fest installiertem Edelstahlseil Ø 8 mm, das einen sicheren, geführten Auf- und Abstieg an Leitern und vertikalen Strukturelementen ermöglicht. Das System ist nach aktueller Norm EN 353-1:2014+A1:2017 zertifiziert und kann unabhängig von der verwendeten Leiter direkt auf der Leiter oder an der Struktur befestigt werden.

Die vertikale Absturzsicherung CLAW LINE 1 wird in praxisgerechten Systempaketen von 10 m bis 100 m geliefert und enthält alle wesentlichen Komponenten: Edelstahlseil, obere und untere Anschlagpunkte, Seilspannvorrichtung, mitlaufenden Seilläufer und Typenschild.

Produktübersicht

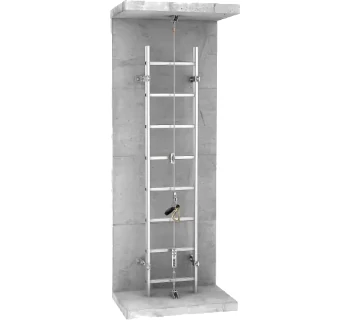

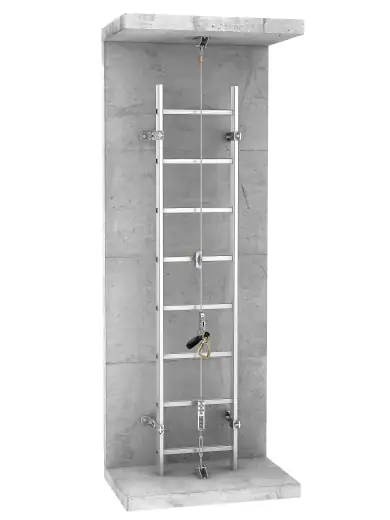

Die CLAW LINE 1 sorgt bei der Benutzung von Leitern für einen sicheren vertikalen Auf- und Abstieg in nahezu beliebige Höhen und Tiefen. Das Stahlseil-Steigschutzsystem wird als permanent installierte Führung an der Leiter oder am Bauwerk montiert, während der Anwender über den mitlaufenden CLAW-Seilläufer gesichert ist, der im Sturzfall automatisch blockiert.

• Vertikales Stahlseil-Steigschutzsystem für wiederkehrende Steigvorgänge.
• Edelstahlseil Ø 8 mm verbindet oberen und unteren Anschlagpunkt.
• Mitlaufender Seilläufer CLAW (separates PSA-Element) mit integrierter Falldämpfung.
• Systemeinbau direkt auf der Leiter oder an der Struktur möglich.
• Systempakete mit 10 – 100 m Seillänge für unterschiedliche Steighöhen.

Lieferumfang CLAW LINE 1

Die vertikale Absturzsicherung CLAW LINE 1 wird als nahezu montagefertiges Systempaket geliefert.

• 2 Anschlagpunkte, an denen das Seil oben und unten befestigt wird (z. B. CLAW Line Structure AP oder Leiter-Anschlagpunkte).
• 1 Edelstahlseil in gewünschter Länge (System CLAW LINE CABLE Ø 8 mm, Aufbau 7x7).
• 1 Seilspannvorrichtung mit Seilspanner und Feder zur definierten Vorspannung.
• 1 Seilläufer (Steigschutzläufer CLAW) passend für das Systemseil.
• 1 Typenschild zur Kennzeichnung des Steigschutzsystems mit allen relevanten Angaben.
• Zwischenhalter ab ca. 20.00 m Seillänge optional über Zubehör erhältlich (für eckige oder runde Sprossen).

Konstruktive Merkmale

Die Konstruktion der CLAW LINE 1 ist auf hohe Korrosionsbeständigkeit, maximale Betriebssicherheit und einfache Montage ausgelegt.

• CLAW LINE CABLE 8 mm aus V4A-Edelstahl im Aufbau 7x7 mit verpresster Edelstahlkausche am oberen Ende.
• In Kombination mit der Spannvorrichtung entsteht eine kurze Endverbindung und ein sehr komfortabler Einstiegsbereich am unteren Ende.
• Durch die Systembauweise ist keine zusätzliche Umlenkung des Stahlseils am unteren Ende erforderlich – dies reduziert das Risiko offener Litzen und möglicher Verletzungen.
• Alle tragenden Komponenten (Seil, Anschlagpunkte, Spannvorrichtung, Zwischenhalter) aus rostfreiem Edelstahl für hohe Lebensdauer, auch im Offshore- und Windenergiesektor.
• Mitlaufender CLAW-Seilläufer mit aktiv zu entriegelndem Sperrbolzen, mehrfach gegen falsches Auf- und Absetzen gesichert.
• Systemdimensionierung für Benutzer mit einem Gewicht von 50 – 140 kg (Person inkl. Ausrüstung, abhängig vom Läufer).

Technische Daten

Einsatzbereiche & Vorteile

Die CLAW LINE 1 ist eine dauerhafte, normgerechte Absturzsicherung für häufig begangene vertikale Zugänge und unterstützt Servicetechniker, Instandhalter und Monteure beim sicheren Steigen in großer Höhe.

• Sicherer, geführter Auf- und Abstieg an Leitern ohne Umhängen an Zwischenankern.
• Dauerhafte Absturzsicherung bei wiederkehrenden Steigvorgängen in Industrie, Energieversorgung und Telekommunikation.
• Hohe Korrosionsbeständigkeit durch Edelstahlkomponenten – geeignet auch für Onshore- und Offshore-Windenergie.
• Komfortabler Einstiegsbereich durch kurze Endverbindung am unteren Seilende.
• Überfahrbare Zwischenhalter für störungsfreies Passieren und hohen Steigkomfort.
• Modularer Aufbau erleichtert Planung, Montage und spätere Anpassungen des Systems.
• Wartungsarm – regelmäßige Sichtkontrollen und Sachkundigenprüfungen genügen für langfristige Betriebssicherheit.

Montage- und Sicherheitshinweise

Für die sichere Nutzung der CLAW LINE 1 sind die Montage- und Gebrauchsanleitung des Herstellers sowie die einschlägigen PSA- und Arbeitsschutzvorschriften strikt zu beachten.

• Systemplanung und Montage nur durch geschulte Fachkräfte entsprechend der SKYLOTEC-Montageanleitung durchführen.
• Unterkonstruktion (Leiter, Stahlbau, Beton) und Befestigungsmittel nach den angegebenen Systemkräften auslegen und nachweisen.
• Seil möglichst zentral vor der Leiter und mit definiertem Abstand zu den Sprossen führen, um ein sicheres Überfahren der Zwischenhalter zu gewährleisten.
• Vor jeder Benutzung Edelstahlseil, Anschlagpunkte, Zwischenhalter, Seilspanner, Typenschild und CLAW-Seilläufer auf Korrosion, Verformungen und Beschädigungen prüfen.
• Nur in Verbindung mit einem geeigneten Auffanggurt nach EN 361 und zugelassenem CLAW-Seilläufer verwenden.
• Maximale Benutzeranzahl pro Läufer einhalten (1 Person) und die Systemlänge sowie die Auslaufbereiche gemäß Anleitung berücksichtigen.
• Regelmäßige wiederkehrende Prüfungen durch eine befähigte Person gemäß DGUV-Grundsätzen dokumentieren und Prüfnachweise beim System bereithalten.
