DELTA Plus Anschlagpunkt AP-Fix S

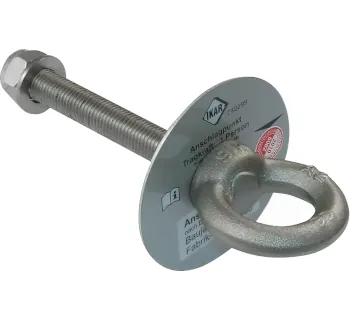

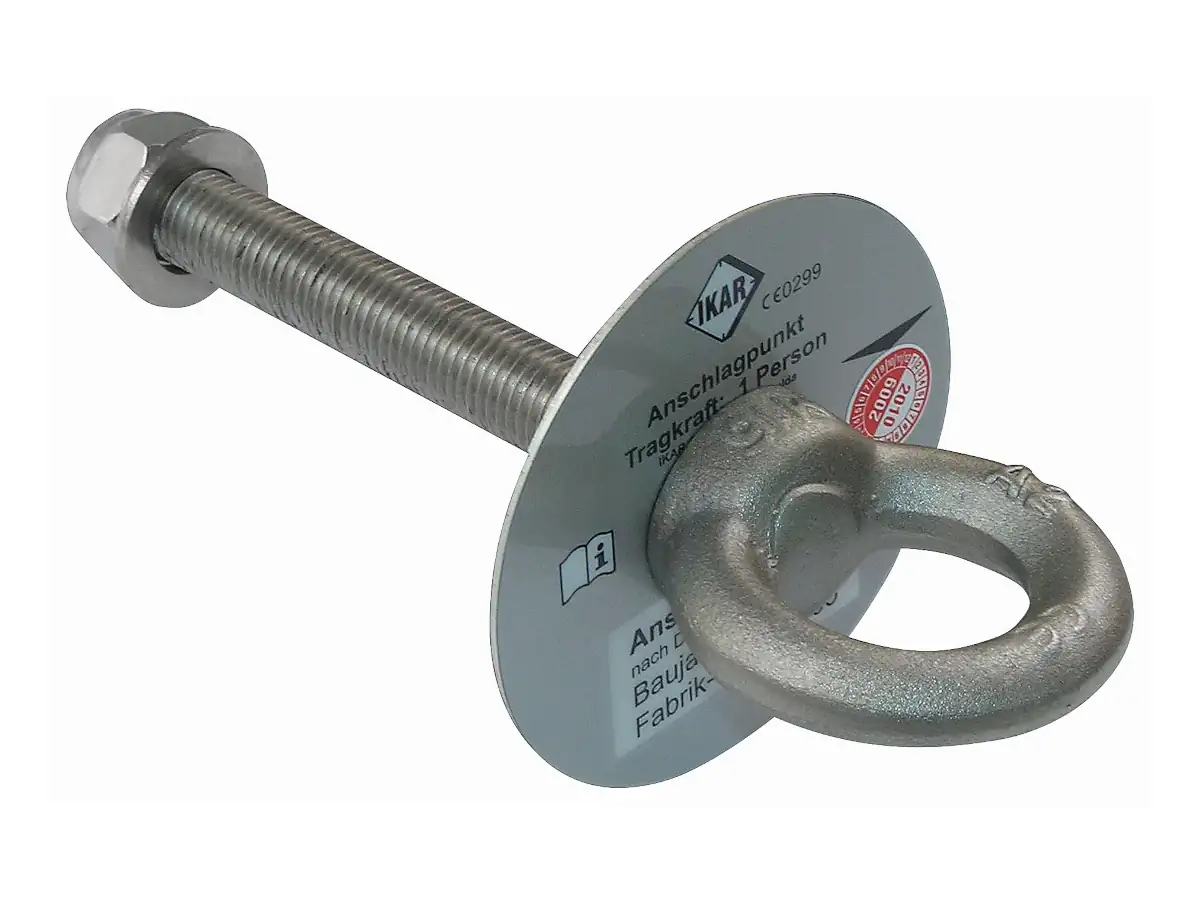

Der DELTA Plus Anschlagpunkt AP-Fix S ist ein Einzelanschlagpunkt für PSA gegen Absturz, ausgeführt als Stahl-Ringöse zum Anschrauben an Stahlkonstruktionen. Die Anbindung erfolgt über einen Gewindebolzen M16; zur Montage sind Mutter und Unterlegscheibe vorgesehen.

Die Oberfläche ist galvanisch verzinkt und damit für den Einsatz in typischen Industrie- und Montageumgebungen geeignet, in denen ein kompakter, fest definierter Anschlagpunkt an Stahlbauteilen benötigt wird. Für die Ausführung ist eine Gesamtlänge 190 mm sowie ein Gewicht ca. 0.5 kg angegeben; die Nutzung ist für max. 1 Person ausgewiesen.

Einsatzbereiche

• Stahlbau & Montage: temporäre oder dauerhafte Anschlagmöglichkeit an geeigneten Stahlträgern und Stahlrahmen.
• Industrie & Instandhaltung: Wartungsarbeiten an Anlagen, Bühnen, Maschinenumfeld und Hallenkonstruktionen.
• Servicearbeiten: Arbeiten mit festem Anschlagpunkt, z. B. bei wiederkehrenden Inspektionen oder Zugriffspunkten.

Unterschiede der Varianten

Für den Typ AP-Fix S ist 1 Artikel aufgeführt; Variantenunterschiede sind nicht angegeben.

Sicherheitsaspekte & Normen

Der Anschlagpunkt ist nach EN 795 Klasse 1 ausgewiesen und dient als Anschlageinrichtung für die Sicherung von Personen. Die Nutzung ist auf 1 Person begrenzt; der Anschlagpunkt darf nur an geeigneten, tragfähigen Stahlkonstruktionen montiert und verwendet werden.

• Untergrund/Tragstruktur prüfen: Stahlbauteil muss die im Einsatz auftretenden Kräfte sicher aufnehmen können.
• Montage ausschließlich an Stahlkonstruktionen: Anwendung entsprechend der Auslegung „zum Anschrauben an Stahlkonstruktionen“.
• Vor Benutzung Sichtprüfung: Ringöse, Gewindebolzen, Mutter/Unterlegscheibe und Anlageflächen auf Beschädigung/Korrosion prüfen.
• Nur als Personenanschlagpunkt: Nutzung als Anschlagpunkt für PSA gegen Absturz, nicht für Lasten.

Montagehinweise

Die Befestigung erfolgt über den Gewindebolzen M16 in einer geeigneten Bohrung/Anschlussstelle der Stahlkonstruktion und wird mit Unterlegscheibe und Mutter gesichert. Der Anschlagpunkt ist so zu montieren, dass die Ringöse frei beweglich bleibt und keine Bauteilkanten oder Anbauteile die korrekte Anbindung der PSA behindern.

Passende Artikel/Zubehör

• DELTA Plus Höhensicherungsgeräte (EN 360) als praxisnahe Ergänzung für kurze Sturzstrecken und komfortables Arbeiten am Anschlagpunkt.
• DELTA Plus HSG mit Abseil- oder Rettungsfunktion für Anwendungen, bei denen eine kontrollierte Rettung vorgesehen ist.
• Weitere Anschlagpunkte PSA zur Erweiterung des Sicherungskonzepts an unterschiedlichen Montageorten.
