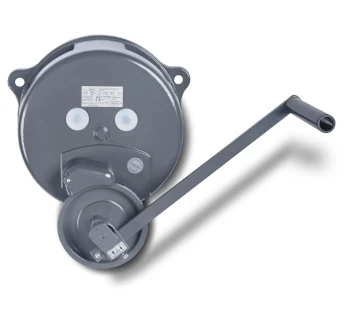

Köster Winde mit Lastdruckbremse WH

Die Winde mit Lastdruckbremse WH von Köster-Heide ist eine robuste Sicherheits-Wandwinde für Seilzugfähigkeiten von 300 bis 1500 kg. Das wetterfeste Graugussgehäuse mit gekapselter Lastdruckbremse und gekapseltem Getriebe sorgt für hohe Witterungsbeständigkeit und zuverlässigen Dauerbetrieb im Innen- und Außenbereich.

Die konische Lastdruckbremse hält die Last in jeder Stellung sicher, während das besonders geräuscharme Sperrklinkensystem erst bei Stillstand der Handkurbel einrastet und damit nahezu lautlos arbeitet. Stabile Stirnradräder mit Fettschmierung, eine rollengelagerte Seiltrommel und eine in der Länge verstellbare Handkurbel gewährleisten eine leichtgängige Kraftübertragung und ergonomische Bedienung.

Produktübersicht

Die Winde mit Lastdruckbremse WH ist als Wandwinde ausgeführt und wird typischerweise zum Heben und Senken von statischen Lasten eingesetzt – zum Beispiel in Bühnen- und Veranstaltungstechnik, Gebäudetechnik oder industriellen Anlagen. Über die Gehäusedrehung kann der Seilabgang flexibel angepasst werden, sodass das Drahtseil in unterschiedliche Richtungen geführt werden kann.

• Sicherheits-Wandwinde mit selbsttätig wirkender Lastdruckbremse.
• Seilzugfähigkeiten von 300 kg, 500 kg, 1000 kg und 1500 kg.
• Wetterfestes Graugussgehäuse, Bremse und Getriebe vollständig gekapselt.
• Geräuscharmes Sperrklinkensystem – Sperrklinke greift erst im Stillstand ein.
• Stirnradgetriebe mit Fettschmierung und rollengelagerter Trommel.
• Verstellbare Handkurbel zur Anpassung der Hebellänge an Last und Bedienkomfort.
• Einfache Seilbefestigung über Bohrung und Gewindestift an der Trommel.

Konstruktive Merkmale

Aufbau und Komponenten der Winde WH sind auf maximale Zuverlässigkeit, hohe Lebensdauer und minimale Wartungsanforderungen ausgelegt.

• Gehäuse aus wetterfestem Grauguss für hohe Stabilität und Schutz vor Korrosion.
• Gekapselte Lastdruckbremse mit konischem Bremskörper für selbsttätiges Halten der Last.
• Vollständig gekapseltes Stirnradgetriebe mit Fettschmierung für ruhigen Lauf.
• Seiltrommel rollengelagert für seilschonenden Lauf und geringe Antriebskräfte.
• Wartungsfreie Lagerstellen mit Schmiernippel für komfortables Nachschmieren.
• Abnehmbare Handkurbel mit Vierkantzapfen und Kugelarretierung.
• Möglichkeit zur Anpassung über Zusatzausstattungen (z. B. verlängerte Trommeln, Mehrseilbetrieb – abhängig vom Typ).

Technische Daten

Einsatzbereiche & Vorteile

Die Winde mit Lastdruckbremse WH eignet sich für statische Hebe- und Positionieraufgaben, etwa zum Heben von Bühnen- und Medientechnik, für Gebäude- und Lüftungsanlagen oder für ähnliche Anwendungen in Industrie und Facility Management.

• Lastdruckbremse hält die Last zuverlässig in jeder Stellung.
• Wetterfestes Graugussgehäuse und gekapselte Komponenten für Außen- und Innenbereich.
• Hohe Seilaufnahme und seilschonender großer Trommeldurchmesser.
• Geräuscharmes Sperrklinkensystem für komfortablen Betrieb.
• Leichtgängige Kraftübertragung durch Stirnräder mit Fettschmierung und rollengelagerte Trommel.
• Verstellbare Handkurbel für optimales Verhältnis aus Hubgeschwindigkeit und Handkraft.
• Wartungsarme Konstruktion mit wartungsfreien Lagerstellen und Schmiernippel.

Montage- und Sicherheitshinweise

Für einen sicheren Betrieb der Winde WH sind eine fachgerechte Montage und die Beachtung der Herstelleranleitung zwingend erforderlich.

• Montage nur an ausreichend dimensionierten, tragfähigen Wandkonstruktionen.
• Verwendung von geeigneten Befestigungsmitteln entsprechend den Montagevorgaben.
• Einsatz ausschließlich mit freigegebenem Drahtseil-Durchmesser und korrekter Seilbefestigung.
• Nur einlagige Seilwicklung (je nach Ausführung) und Einhaltung der maximalen Seilzugfähigkeit.
• Regelmäßige Kontrolle von Drahtseil, Trommel, Bremse und Kurbel auf Verschleiß und Beschädigung.
• Keine Verwendung zur Personenbeförderung oder in nicht freigegebenen Betriebsarten.
