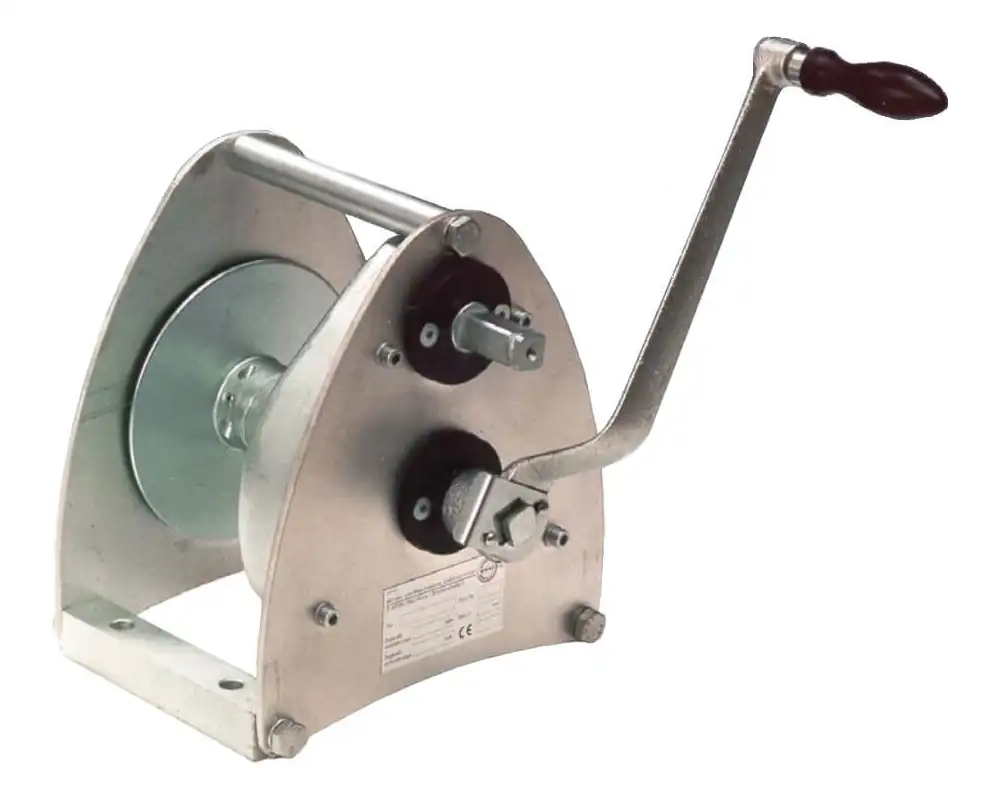

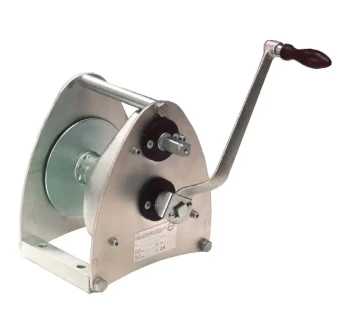

Wimag Konsolenseilwinde SW

Die Konsolenseilwinde SW von Wimag ist eine vielseitige Handseilwinde für das Ziehen und Heben von Lasten mit Seilzugfähigkeiten von 100 kg bis 3.000 kg.

Die Modelle SW 650, SW 1250 und SW 3000 verfügen über ein stabiles, komplett verzinktes Gehäuse, sind sehr leichtgängig und für den Einsatz im Innen- und Außenbereich geeignet.

Eine automatische Radial-Lastdruckbremse, ein gekapseltes Getriebe und wartungsfreie Gleitlager sorgen für sicheren, ruhigen Betrieb und eine lange Lebensdauer, selbst bei intensiver Nutzung.

Funktion und typische Einsatzbereiche

Die Konsolenseilwinde SW wird fest auf einer Konsole oder auf dem Boden montiert und dient zum Heben, Senken und Ziehen von Lasten über ein Stahldrahtseil.

• Bau- und Baustelleneinsätze – Bewegen von Schalungen, Bauteilen, Aggregaten und Baustoffen.
• Werkstatt, Industrie und Anlagenbau – Positionieren von Maschinenkomponenten, Vorrichtungen und Werkzeugen.
• Transport- und Fördertechnik – horizontales und schräges Ziehen von Karren, Schlitten, Gleitbahnen oder Gestellen.
• Kommunal- und Landtechnik – universelle Zugaufgaben an Fahrzeugen, Anhängern oder stationären Einrichtungen.

Der Seilabgang in vier Richtungen ermöglicht eine flexible Einbindung in die vorhandene Konstruktion, sodass Bedien- und Lastseite räumlich getrennt angeordnet werden können.

Konstruktive Merkmale

Die SW-Konsolenseilwinden sind für robuste Dauereinsätze ausgelegt und bieten zahlreiche praxisgerechte Details.

• Stabiles, verzinktes Gehäuse bei SW 650 / SW 1250 / SW 3000 – hoher Korrosionsschutz und Eignung für raue Umgebungen.
• Automatische Radial-Lastdruckbremse – hält die Last in jeder Lage sicher; die Bremse wirkt in beiden Richtungen, daher kann das Seil von beiden Seiten aufgewickelt werden.
• Sehr leiser Betrieb, da die Trommelbremse ohne klackernde Sperrklinke arbeitet – ideal für geräuschsensible Bereiche.
• Gekapseltes Getriebe – schützt die Antriebskomponenten vor Verschmutzung und Beschädigung.
• Wartungsfreie Gleitlager für Ritzel und Wellen – verbessert den Seilablauf und reduziert den Wartungsaufwand.
• Kurbel mit drehbarem Griff, die auch unter Last abnehmbar oder umsteckbar ist – erleichtert die Bedienung und reduziert Störkonturen.
• Trommeldirektgang zum schnellen Auf- und Abwickeln des unbelasteten Seils – spart Zeit bei Rüst- und Leerfahrten.
• Einfache Konsolen- oder Bodenbefestigung – die Winde kann direkt auf Konsole, Träger oder Bodenplatte verschraubt werden.
• Entspricht der DGUV Vorschrift 54 (ehemals BGV D8) für Handseilwinden.
• Lieferumfang: Winde mit Kurbel, jedoch ohne Befestigungsmaterial und ohne Seil.

Technische Daten – Konsolenseilwinde SW

Sicherheit und Einsatzhinweise

Die Konsolenseilwinde SW ist ein Lastaufnahmemittel und muss gemäß den geltenden Sicherheitsvorschriften montiert, betrieben und geprüft werden.

• Nur auf tragfähigen Konsolen, Trägern oder Fundamenten montieren; Befestigungsmittel entsprechend den auftretenden Kräften dimensionieren.
• Seilzugfähigkeit in erster und oberster Lage beachten; die zulässige Last darf nicht überschritten werden.
• Nur Drahtseile mit freigegebenem Durchmesser und geeigneter Bruchkraft verwenden; Seil fachgerecht auf der Trommel befestigen und in geordneten Lagen aufwickeln.
• Vor jedem Einsatz Gehäuse, Kurbel, Bremse, Seil, Befestigungspunkte und Lagerstellen visuell auf Beschädigungen, Verformungen und Korrosion prüfen.
• Last während des Betriebs ständig beobachten; Personen dürfen sich nicht unter schwebenden Lasten aufhalten.
• Wiederkehrende Prüfungen gemäß DGUV Vorschrift 54 und nationalen Regelwerken durch eine befähigte Person durchführen und dokumentieren.
