Tragkraft bei Flachmaterial max. | 100 kg |
Tragkraft bei Rundmaterial max. | 50 kg |
Min. Materialstärke | 14 mm |
Durchmesser Rundmaterial | 40 - 300 mm |
Flachmateriallänge max. | 2000 mm |
Rundmateriallänge max. | 2000 mm |
Prüflast | 300 kg |
Gewicht ca. | 5.3 kg |
Artikel-Nr.: | YALE-N56400001 |
Bild | Typ | Tragkraft bei Flachmaterial max. | Tragkraft bei Rundmaterial max. | Min. Materialstärke | Durchmesser Rundmaterial | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |

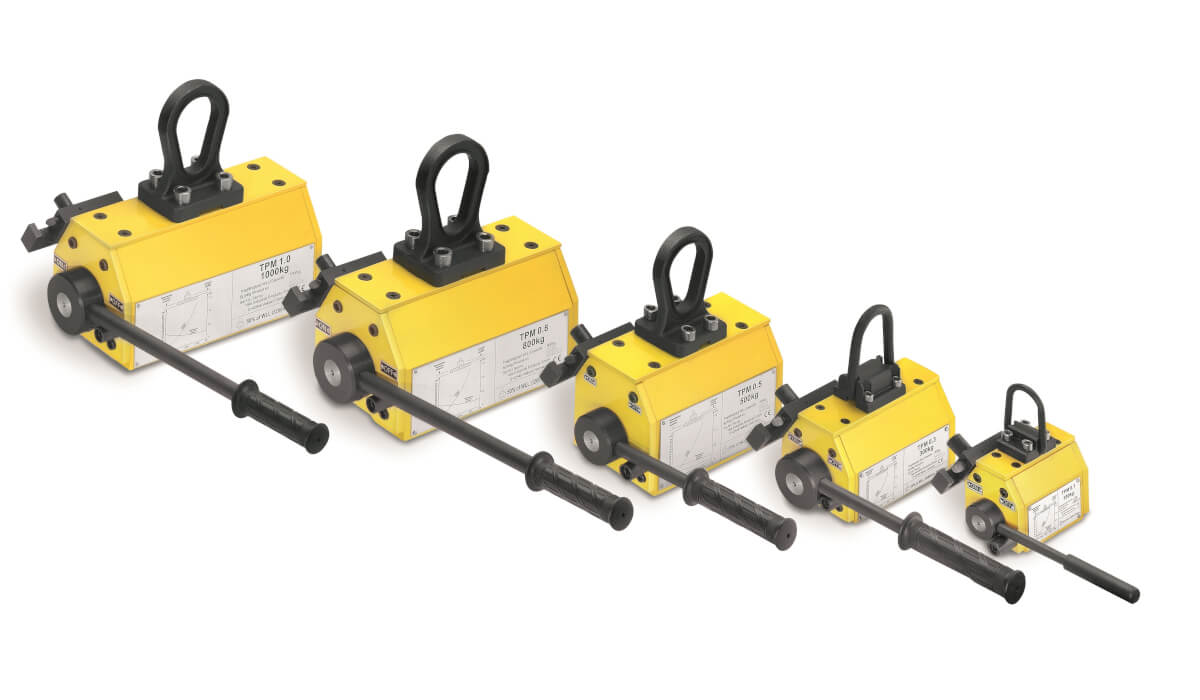

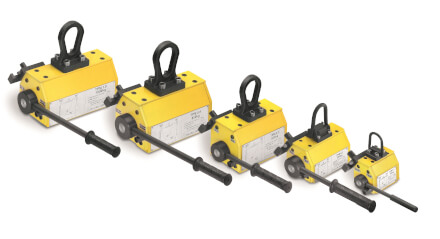

Permanent-Lasthebemagnet TPM 0.1 | 100 kg | 50 kg | 14 mm | 40 - 300 mm | YALE-N56400001 | 287,20 € UVP | |
Permanent-Lasthebemagnet TPM 0.3 | 300 kg | 150 kg | 20 mm | 60 - 300 mm | YALE-N56400002 | 490,40 € UVP | |

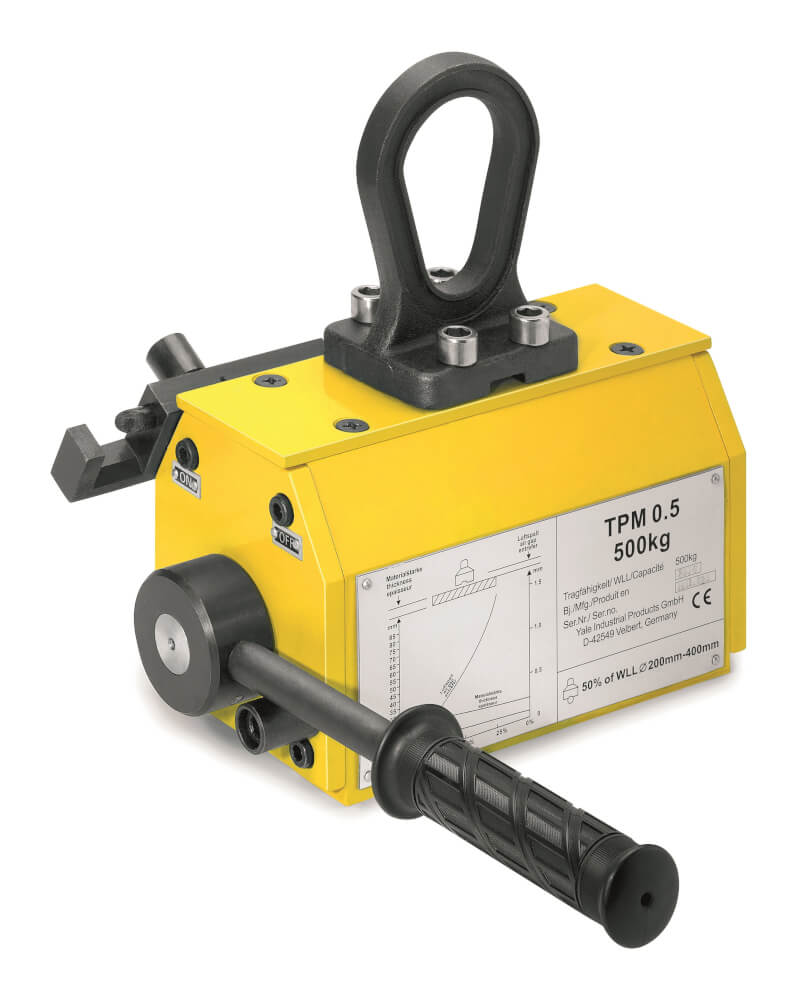

Permanent-Lasthebemagnet TPM 0.5 | 500 kg | 250 kg | 24 mm | 60 - 400 mm | YALE-N56400003 | 787,20 € UVP | |
Permanent-Lasthebemagnet TPM 0.8 | 800 kg | 400 kg | 34 mm | 60 - 400 mm | YALE-N56400004 | 968,80 € UVP | |
Permanent-Lasthebemagnet TPM 1.0 | 1000 kg | 500 kg | 40 mm | 80 - 400 mm | YALE-N56400005 | 1.109,60 € UVP | |
Permanent-Lasthebemagnet TPM 2.0 | 2000 kg | 1000 kg | 55 mm | 100 - 400 mm | YALE-N56400006 | 1.884,80 € UVP | |
Permanent-Lasthebemagnet TPM 3.0 | 3000 kg | 1500 kg | 65 mm | 200 - 500 mm | YALE-192019927 | 3.320,80 € UVP |
Die Permanent-Lasthebemagnete TPM sind ideal zum einfachen, schnellen und damit wirtschaftlichen Transport schwerer Werkstücke aus ferromagnetischen Material.

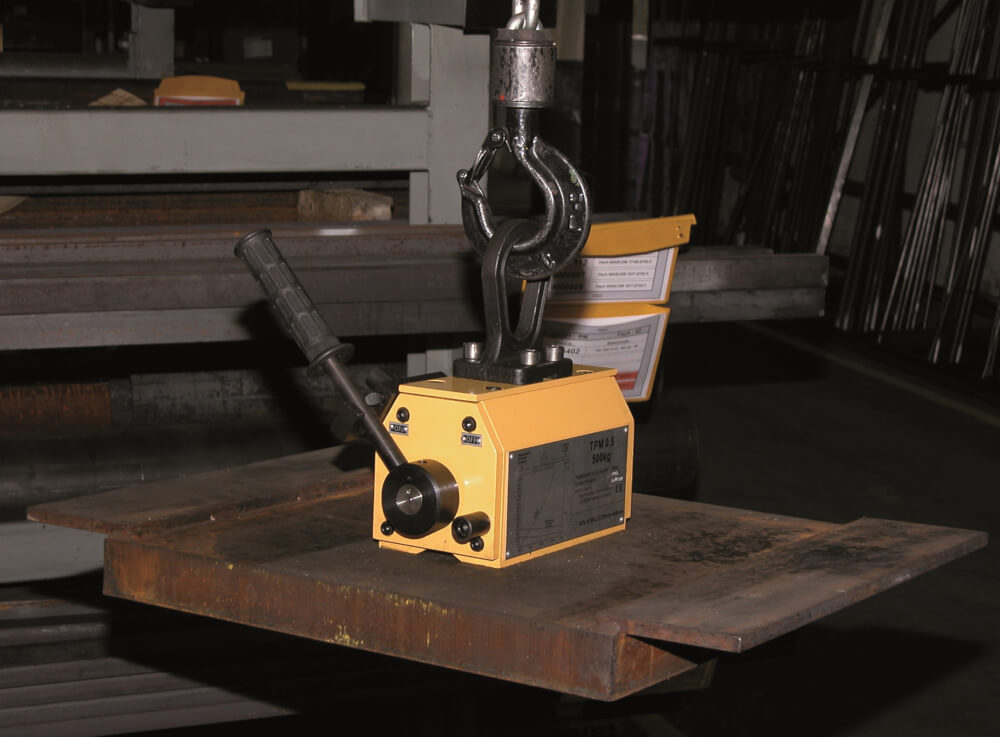

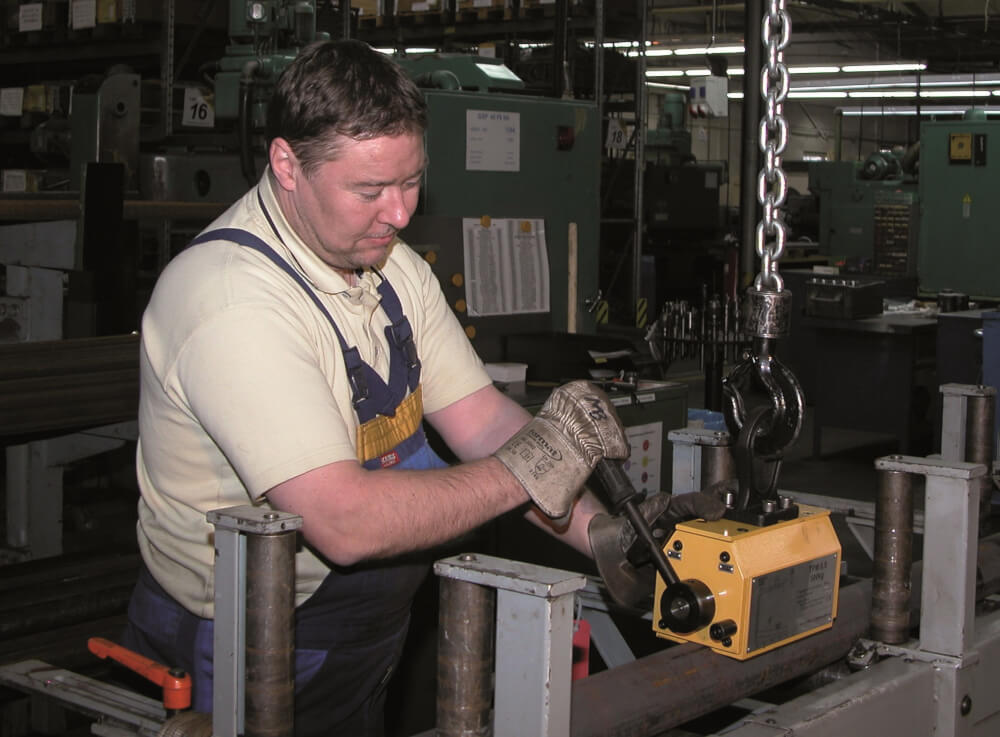

Einsatzbereiche sind Werkstatt und Lager, die Be- und Entladung von Maschinen sowie der Vorrichtungsbau. Kleine Abmessungen machen die Modelle für eine Vielzahl weiterer Anwendungen attraktiv. Die Last wird nicht mechanisch beeinflusst, es können sowohl flache, als auch runde Materialien aufgenommen werden. Das leistungsfähige Magnetmaterial ermöglicht eine große Hebekraft bei niedrigem Gewicht. Die Permanentmagnete benötigen keine elektrische Versorgung, nach erfolgter Abschaltung ist nur ein geringer Restmagnetismus vorhanden. Das Ein- und Ausschalten erfolgt komfortabel durch das Umlegen eines Handhebels. Im aktivierten Zustand ist der Bedienhebel durch eine Sicherheitsverriegelung gesperrt, so dass ein unbeabsichtigtes Entmagnetisieren verhindert wird. Aus Sicherheitsgründen empfehlen wir bei der Auswahl der Magnete die verschiedenen Bedingungen wie Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstoffe zu berücksichtigen.
Tragfähigkeitsbeschränkung | % der Tragfähigkeit |
Temperatur ñ 60°C | 100 % |
Luftfeuchtigkeit ñ 80 % | 100 % |
St 52 | 95 % |
Edelstahl | 80 % |
Stahl mit hohem Kohlenstoffanteil | 70 % |
Gußeisen | 45 % |
Nickel | 45 % |
Austentischer, nicht-rostender Stahl | 0 % |
Messing | 0 % |
Aluminium | 0 % |
INFO: Um eine maximale Tragfähigkeit zu erreichen, muss die Anschlagfläche blank und frei von Schmutz, Öl, Fett, Zunder, Rost, Farbe usw. sein.
