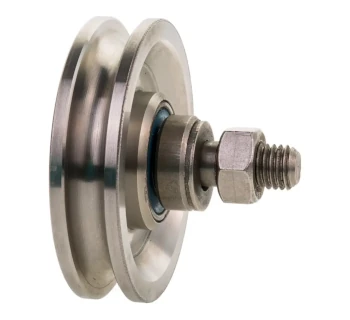

Frank Seilrolle VBB aus Edelstahl

Die Seilrolle VBB von Frank Seilrollen ist eine hochwertige Edelstahl-Seilrolle mit vormontierter Achse und Anschlussgewinde zur Umlenkung von Drahtseilen in Hebe- und Zuganlagen.

Die komplette Serie besteht aus Edelstahl und ist dadurch besonders korrosionsbeständig – ideal für den Einsatz in feuchter Atmosphäre, Nassräumen und Außenbereichen; empfohlen wird die Verwendung von Edelstahl-Drahtseilen.

Die VBB-Rollen sind mit oder ohne Kugellagerung erhältlich: Varianten mit Bronzebuchse reduzieren bei Trockenlagerung Reibung und Geräusch, während kugelgelagerte Seilscheiben für hohe Hubgeschwindigkeiten und häufige Einsätze ein besonders leichtgängiges, verschleißarmes und wartungsfreundliches Abrollen bieten.

Funktion und typische Einsatzbereiche

Die Seilrolle VBB dient zur Umlenkung von Edelstahl-Drahtseilen in handbetriebenen und kraftbetriebenen Hebezeugen sowie Seilzugsystemen.

• Hebe- und Zugvorrichtungen – als Umlenkrolle an Hand- und Motorwinden, Seilzügen oder Klein- und Hallenkranen.
• Feuchte und korrosive Umgebungen – z. B. in Nassräumen, Außenbereichen, Wasser-/Abwassertechnik, Lebensmittel- und Chemieindustrie.
• Rollenböcke, Seilniederhalter, Führungen – Integration in Edelstahl-Rollenböcke oder Seilniederhalter, insbesondere bei korrosionskritischen Anwendungen.
• Allgemeiner Maschinen- und Anlagenbau – seilschonende Umlenkung in Positionier- und Spannsystemen, Aggregatverstellungen und Fördereinrichtungen.

Die vormontierte Edelstahl-Achse mit Anschlussgewinde ermöglicht eine schnelle und sichere Montage der Rolle in vorhandene Konstruktionen, z. B. in Rollenböcke oder direkt in Stahl-/Edelstahlkonsolen.

Lagerungsvarianten

Die VBB-Serie ist in zwei Lagerungsarten erhältlich, um unterschiedliche Einsatzprofile abzudecken.

• Gleitlager (Typen 01G–05G):
  • Mit Bronzebuchse für Trockenlagerung; vermindert Reibungsverluste und Geräuschentwicklung bei langsamen oder gelegentlichen Seilbewegungen.
  • Robust und wenig empfindlich gegenüber Schmutz – ideal für einfache, nicht dauerbelastete Umlenkpunkte.
• Kugellager (Typen 01K–05K):
  • Mit fettgefüllten, geschlossenen Kugellagern für häufige Einsätze und höhere Seilzuggeschwindigkeiten.
  • Bietet besseres Abrollverhalten, geringere Reibung und Wärmeentwicklung, ist verschleißärmer und besonders wartungsfreundlich.

Konstruktive Merkmale

Die Seilrollen VBB sind konstruktiv auf lange Lebensdauer, seilschonenden Betrieb und einfache Montage ausgelegt.

• Werkstoff Edelstahl – VBB-Rollen werden aus korrosionsbeständigem Edelstahl (z. B. 1.4301) gefertigt und sind damit besonders rost- und witterungsbeständig.
• Vormontierte Achse mit Anschlussgewinde – Rollen sind mit kompletter Edelstahl-Achse und Gewinde ausgestattet, wodurch sie sich im Handumdrehen montieren lassen.
• Normgerechte Seilrille – Fertigung nach relevanten Seilrollen-Normen, z. B. DIN 15061, für seilschonende Umlenkung und definierte Kontaktverhältnisse zwischen Seil und Rille.
• Präzise gedrehte Laufflächen – hohe Rundlaufgenauigkeit, optimierte Seilführung und geringer Verschleiß dank CNC-Fertigung und laufender Qualitätskontrolle.
• Ausgelegt für Seilumlenkung bis 90° – Traglasten sind für 90°-Umlenkung definiert und können in korrekter Auslegung für typische Seiltriebe genutzt werden.

Technische Daten – Seilrolle VBB aus Edelstahl

Sicherheit und Einsatzhinweise

Die Seilrolle VBB ist ein Bauteil im Seiltrieb und muss in ein ordnungsgemäß dimensioniertes Hebe- oder Zugsystem eingebunden werden.

• Nur mit Edelstahl-Drahtseilen im vorgegebenen Seildurchmesserbereich betreiben, um Korrosion und Kontaktreaktionen zu vermeiden.
• Maximale Seilzugkraft und Umlenkwinkel (90°) einhalten; keine Überlastung, Stoß- oder Schwingbeanspruchung zulassen.
• Rolle ausschließlich auf geeigneten Achsen oder in passenden Rollenböcken montieren; Achsverschraubungen gegen Lösen sichern.
• Vor Einsatz Rille, Laufflächen, Lager, Achse und Seil auf Verschleiß, Risse, Verformungen und Korrosion prüfen; beschädigte Teile sofort ersetzen.
• Wartungsintervalle (insbesondere bei Kugellager-Ausführung) gemäß Herstellerangaben einhalten; bei außergewöhnlicher Belastung häufiger prüfen.
• Die komplette Seiltriebanlage gemäß geltenden Normen und Unfallverhütungsvorschriften auslegen und wiederkehrend durch eine befähigte Person prüfen lassen.
