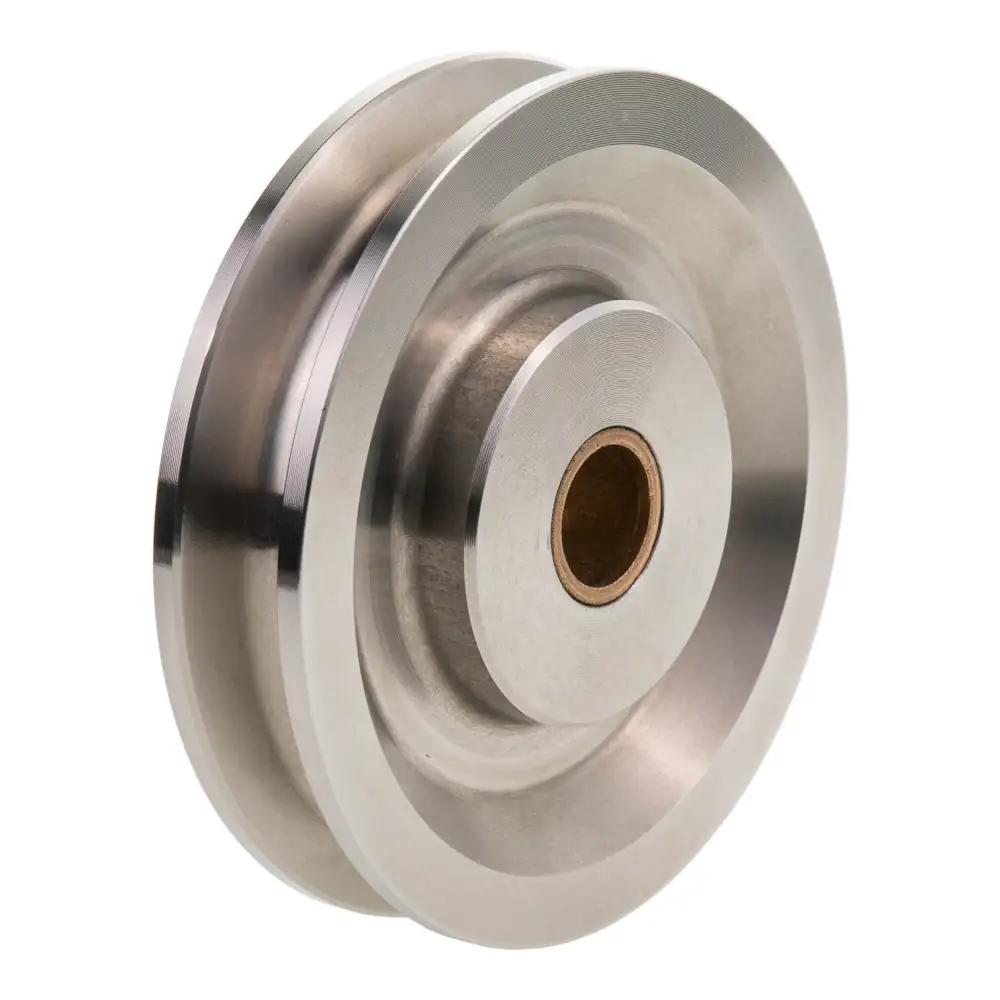

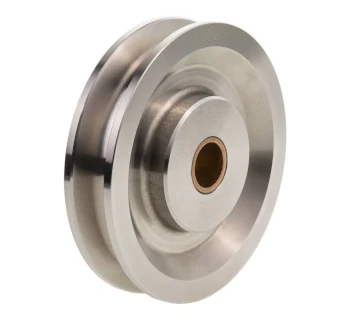

Frank Seilrolle VSR aus Edelstahl

Die Seilrolle VSR von Frank Seilrollen ist eine hochwertige Edelstahl-Seilrolle zur Drahtseilumlenkung in Hebe- und Zuganlagen, ausgelegt für Seildurchmesser von 6 bis 12 mm.

Durch die Ausführung in rostfreiem Edelstahl ist die Rolle besonders korrosionsbeständig und eignet sich für feuchte Atmosphären, Nassräume und Außenbereiche.

Die VSR-Serie ist wahlweise mit Gleitlager oder kugelgelagerter Seilscheibe erhältlich und bietet damit die passende Lösung von gelegentlicher bis hin zu häufiger oder schneller Seilbewegung.

Funktion und typische Einsatzbereiche

Die Seilrolle VSR dient zur Umlenkung von Drahtseilen in handbetriebenen und motorisch betriebenen Hebezeugen und Seiltrieben.

• Hebe- und Zugvorrichtungen in Industrie und Handwerk, z. B. an Winden, Flaschenzügen oder Krananlagen.
• Nahrungs- und Getränkeindustrie, Chemie, Wasser-/Abwassertechnik – überall dort, wo eine edelstahlgerechte, korrosionsbeständige Ausführung gefordert ist.
• Außen- und Küstenbereiche, feuchte Keller, Wasch- und Nassräume, in denen verzinkte Stahlrollen nur eingeschränkt geeignet sind.
• Führung und Umlenkung von Edelstahlseilen in Fördersystemen, Aufhängungen und Leitsystemen.

Um Kontaktkorrosion zu vermeiden, wird der Einsatz ausschließlich mit Edelstahl-Drahtseilen empfohlen.

Lagerung – Gleitlager oder Kugellager

Die Seilrolle VSR ist in zwei Lagerungsarten erhältlich, um unterschiedliche Einsatzprofile abzudecken.

• Gleitlager (Typen 01G–05G):
  • Mit Bronzebuchse für Trockenlagerung; reduziert Reibungsverluste und Geräuschentwicklung bei langsamen, selteneren Seilbewegungen.
  • Wartungsarm, robust und ideal für gelegentlich beanspruchte Seilumlenkungen.
• Kugellager (Typen 01K–05K):
  • Mit fettgefüllten, geschlossenen Kugellagern für häufige Einsätze und höhere Seilzuggeschwindigkeiten.
  • Besseres Abrollverhalten, geringere Reibung und Wärmeentwicklung, dadurch verschleißärmer und besonders wartungsfreundlich.

Konstruktive Merkmale

Die VSR-Edelstahlrollen sind konstruktiv auf eine lange Lebensdauer und seilschonenden Betrieb ausgelegt.

• Werkstoff: korrosionsbeständiger Edelstahl, optimiert für den Einsatz mit Edelstahl-Drahtseilen.
• Rillenprofil nach DIN 15061 – gedrehte Rille, exakt an Drahtseildurchmesser und Biegeanforderungen angepasst, für seilschonenden Umlauf.
• Verfügbar mit Gleitlager oder Kugellager, je nach Einsatzhäufigkeit und Drehzahlanforderung.

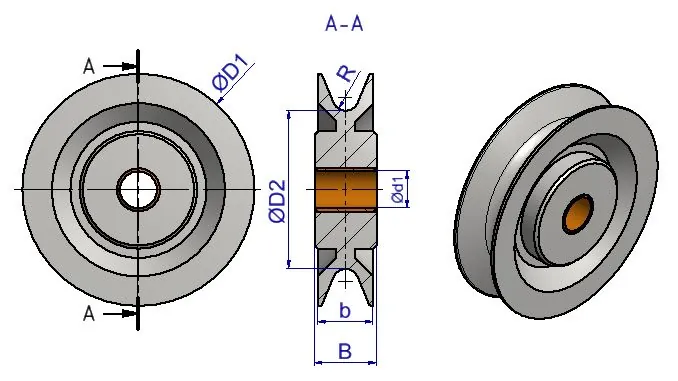

• Präzise gefertigte Durchmesser D1/D2, Radius R und Bohrung d1 für passgenaue Integration in Rollenböcke, Achsen und Sonderkonstruktionen.
• Geeignet für handbetriebene und elektrisch betriebene Hebevorrichtungen bei entsprechender Auslegung des Seiltriebes.

Technische Daten – Seilrolle VSR aus Edelstahl

Sicherheit und Einsatzhinweise

Die Seilrolle VSR ist ein Bauteil zur Drahtseilumlenkung und muss in ein ordnungsgemäß ausgelegtes Hebe- oder Zugsystem integriert werden.

• Nur mit Edelstahl-Drahtseilen im angegebenen Seildurchmesserbereich verwenden, um Korrosion und Kontaktreaktionen zu vermeiden.
• Traglastangaben und zulässige Umlenkwinkel (z. B. 90°) beachten; keine Überlastung oder stoßartige Beanspruchung zulassen.
• Seil nur in der gefrästen Rille führen, ausreichende Umschlingung und korrekte Seilführung sicherstellen.
• Vor jedem Einsatz Rolle, Lagerstelle, Achse und Seil visuell auf Verschleiß, Risse, Verformungen und Korrosion prüfen; beschädigte Komponenten sofort ersetzen.
• Seilrollen regelmäßig reinigen; bei kugelgelagerter Ausführung Betriebsanweisungen zu Wartungsintervallen und Austausch beachten.
• Hintereinander angeordnete Rollenböcke ermöglichen Umlenkungen in verschiedene Richtungen – dabei immer die Systemtragfähigkeit und zulässige Seilkräfte berücksichtigen.
