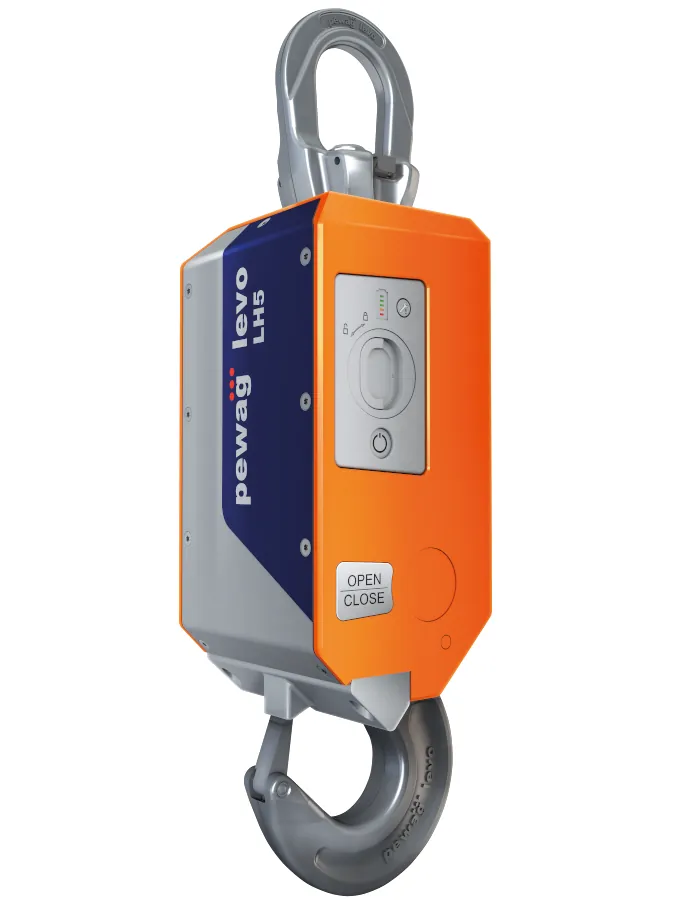

pewag Automatikhaken levo

Der pewag Automatikhaken levo ist ein Lastaufnahmemittel mit schwenkbar gelagertem Lasthaken, das das Aufnehmen und Absetzen von Lasten per Funksteuerung ermöglicht. Durch die levo safety feature wird ein unbeabsichtigtes Öffnen im beladenen Zustand verhindert; das Öffnen ist zudem nur innerhalb eines modellabhängigen Freigabegewichts möglich.

Einsatzbereiche

Der Automatikhaken ist besonders sinnvoll, wenn Lasten häufig angeschlagen und wieder ausgehängt werden müssen und dabei Abstand zur Last gewünscht ist. Typische Anwendungen finden sich in der Industrie an Kranarbeitsplätzen, in Fertigung und Montage sowie bei wiederkehrenden Hubvorgängen, bei denen der Bediener nicht direkt an die Last herantreten soll.

• Materialbereitstellung an Hallenkranen, z. B. in Maschinenbau und Stahlbau
• Serienprozesse mit häufigem Anhängen/Abhängen (Taktarbeitsplätze)
• Bereiche mit erhöhten Sicherheitsabständen (z. B. heiße, scharfkantige oder schwer zugängliche Lasten)
• Logistik- und Instandhaltungsbereiche mit wiederkehrenden Hebevorgängen

Varianten und Unterschiede

Die levo-Baureihe ist in mehreren Tragfähigkeiten verfügbar. Auswahlkriterien sind vor allem Tragfähigkeit, Eigengewicht sowie der zur Sicherheitsfunktion gehörende Bereich des Freigabegewichts.

Lieferumfang

Als Basis-Set wird der levo hook inklusive Funkfernbedienung, Akku und Ladestation geliefert.

• Hebeöse / Anschlagpunkt
• Akku (Lithium-Ionen)
• Typenschild
• Gehäuse
• Schwenkhaken
• Standardfernbedienung
• Ladestation
• Kabel (Netzanschluss)
• Trage-/Schlüsselband für Fernbedienung

Optionale Erweiterungen

Je nach Anwendung kann der levo hook mit optionalen Modulen ergänzt werden.

• Magnetmodul mit Sensor
• Lichtmodul
• Multiadapter und Multiadapter-Endstück
• pewag levo manager USB Dongle

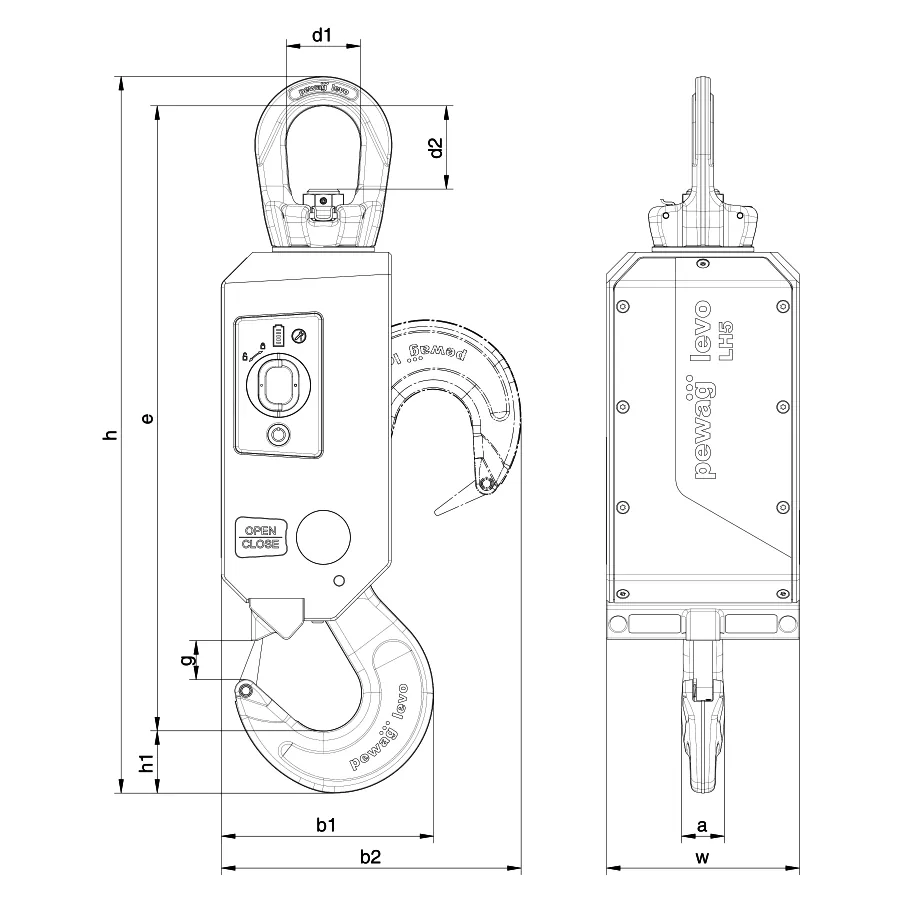

Technische Daten

Sicherheitsaspekte und Normen

Sicherer Betrieb

• Vor Benutzung Betriebsanleitung lesen und nur durch geschulte Personen verwenden.
• Das System nicht verwenden, wenn es beschädigt ist oder Veränderungen am Produkt erkennbar sind.
• Quetschgefahr im Schwenkbereich: nicht in den Schwenkbereich greifen.
• Das Lastaufnahmemittel ist so konzipiert, dass ein unbeabsichtigtes Öffnen im beladenen Zustand verhindert wird.

Freigabegewicht

Der Freigabegewicht-Bereich ist der sicherheitsspezifische Gewichtsbereich für das Aushängen von Lasten (modellabhängig).

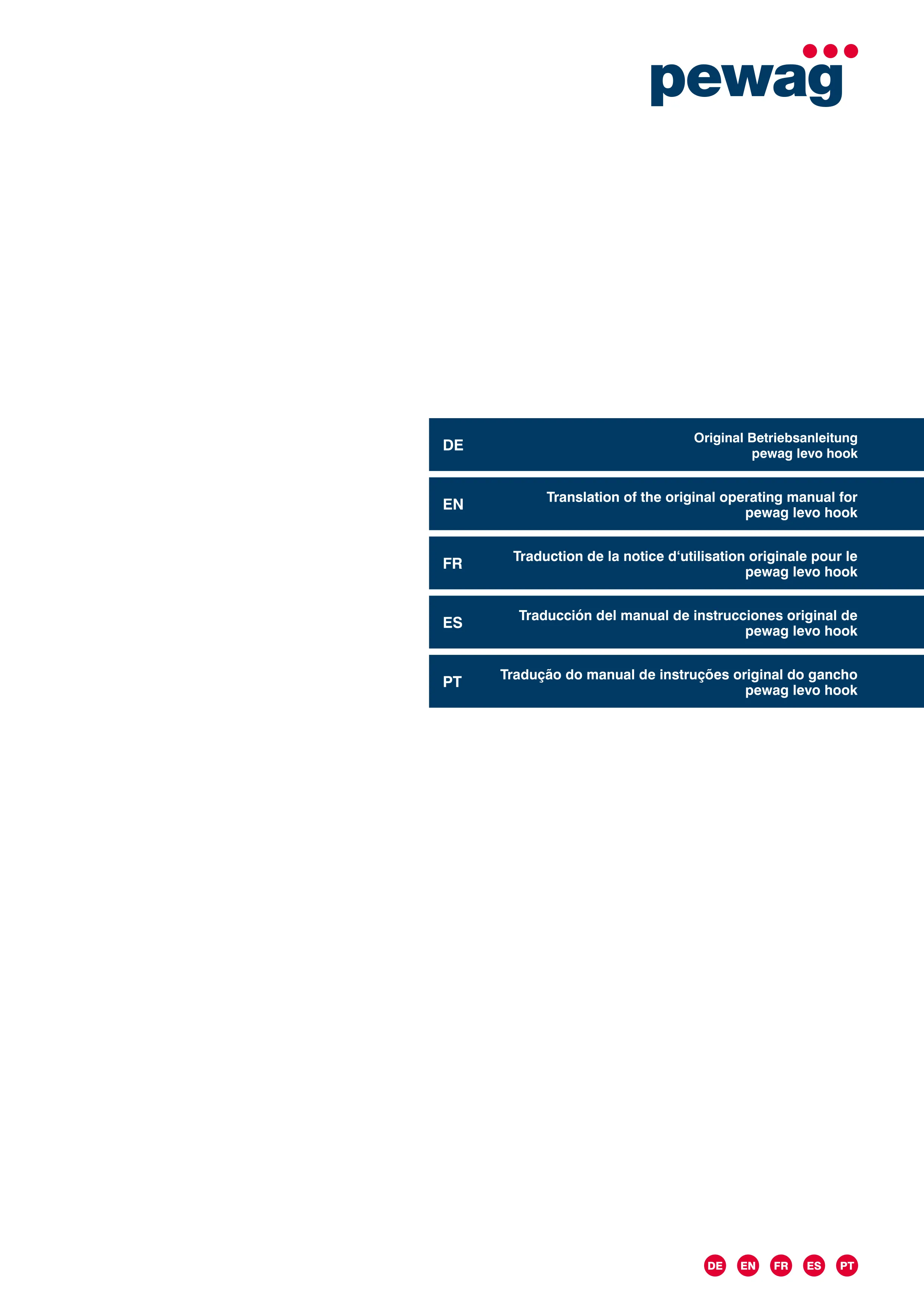

Normen und Richtlinien (laut Betriebsanleitung)

Der pewag levo hook wird in der Betriebsanleitung in Bezug auf anzuwendende Normen und Richtlinien dokumentiert. Diese betreffen u. a. die maschinelle Sicherheit, die mechanischen Komponenten, die funktionale Sicherheit der Steuerung sowie EMV- und Funkanforderungen.

• Maschinenrichtlinie 2006/42/EG (Konformitätsrahmen für Maschinen/Lastaufnahmemittel)
• EN 1677 (mechanische Komponenten für Anschlagmittel, z. B. Haken)
• ISO 12100 (Risikobeurteilung und -minderung)
• ISO 13849-1 / ISO 13849-2 (Sicherheitsbezogene Teile von Steuerungen)
• EN 10204 3.1.B (Abnahmeprüfzeugnis / Materialnachweis)
• EMV-/Funk- und Batterieanforderungen gemäß in der Anleitung aufgeführten Normen (z. B. EN 61000- und EN 301489-Reihe, EN 62133-2)

Passende Artikel/Zubehör

Für den Einsatz des Automatikhakens werden passende Anschlagmittel und geeignete Hebezeuge benötigt bzw. sinnvoll ergänzt (je nach Kranarbeitsplatz und Last). Zusätzlich können die in der Anleitung genannten optionalen Module (z. B. Magnet-/Lichtmodul, Multiadapter) die Handhabung im Prozess unterstützen.
