Tractel Leiter mit Ausklinkung
Die Tractel Leiter mit Ausklinkung ist das untere Leitersegment für das FABA A11-Steigschutzsystem und ermöglicht am Einstieg das gezielte Einsetzen und Herausnehmen des Fangwagens. Für den sicheren Betrieb ist oberhalb der Ausklinkung eine lösbare Sperre zwingend erforderlich, um ein unbeabsichtigtes Herauslösen des Fangwagens aus der Führung zu verhindern.
- Definierte Ausklinkung für kontrollierte Fangwagen-Entnahme am Einstieg
- Unteres Leitersegment für FABA A11 (Montage nur im Einstiegsbereich)
- Sicherheitsprinzip: lösbare Sperre oberhalb der Ausklinkung erforderlich
- 2 Ausführungen: Stahl, feuerverzinkt oder Edelstahl (V4A)
- Kapazität bis 150 kg
- Rutschhemmende Sprossen
- Normbezug EN 353-1
Werkstoff
Länge
Norm
Kapazität
Artikel-Nr.:
Die Tractel Leiter mit Ausklinkung ist das untere Leitersegment für das FABA A11-Steigschutzsystem und ermöglicht am Einstieg das gezielte Einsetzen und Herausnehmen des Fangwagens. Für den sicheren Betrieb ist oberhalb der Ausklinkung eine lösbare Sperre zwingend erforderlich, um ein unbeabsichtigtes Herauslösen des Fangwagens aus der Führung zu verhindern.
- Definierte Ausklinkung für kontrollierte Fangwagen-Entnahme am Einstieg
- Unteres Leitersegment für FABA A11 (Montage nur im Einstiegsbereich)
- Sicherheitsprinzip: lösbare Sperre oberhalb der Ausklinkung erforderlich
- 2 Ausführungen: Stahl, feuerverzinkt oder Edelstahl (V4A)
- Kapazität bis 150 kg
- Rutschhemmende Sprossen
- Normbezug EN 353-1
Informationen: Leiter mit Ausklinkung
- Ortsfeste Steigwege mit FABA A11-Steigschutz, bei denen der Fangwagen am Einstieg gezielt ein- oder ausgehängt werden soll
- Wartungs- und Inspektionszugänge an Industrieanlagen, technischen Bauwerken und Infrastrukturen mit vertikalem Steigweg
- Steigleiteranlagen (z. B. Schächte, Tank- und Silobau, Versorgungsbauwerke), bei denen eine definierte Einstiegsstelle erforderlich ist
Unterschiede der Varianten
Die Leiter mit Ausklinkung ist in zwei Werkstoffausführungen verfügbar, um unterschiedliche Umgebungsbedingungen abzudecken.
- Stahl, feuerverzinkt: robuste Ausführung mit Korrosionsschutz durch Feuerverzinkung für viele Außen- und Industrieumgebungen
- Edelstahl (V4A): erhöhte Korrosionsbeständigkeit für anspruchsvolle, stark korrosive Umgebungen
Sicherheitsaspekte & Normen
Die Leiter mit Ausklinkung ist Bestandteil eines Steigschutzsystems nach EN 353-1 (mitlaufendes Auffanggerät einschließlich fester Führung). Für den sicheren Einsatz ist entscheidend, dass die Ausklinkung ausschließlich im Einstiegsbereich genutzt wird und dass an jeder möglichen Austrittsstelle des Fangwagens geeignete Sperren montiert sind; die oberhalb der Ausklinkung montierte lösbare Sperre verhindert ein unbeabsichtigtes Herausziehen bzw. Herauslösen.
| Norm | Einordnung | Bedeutung im Einsatz |
|---|---|---|
| EN 353-1 | Mitlaufendes Auffanggerät inkl. fester Führung (System FABA A11) | Die Leiter mit Ausklinkung ist als Systemkomponente für FABA A11 nach EN 353-1 vorgesehen; Sperren sichern den Fangwagen gegen ungewolltes Verlassen der Führung. |
Technische Merkmale
- Kapazität: bis 150 kg
- Rutschhemmende Sprossen (Sprossenoberfläche)
- Definierte Sprossengeometrie: Sprossenbreite 155 mm je Seite, Sprossenabstand 280 mm, seitliche Absturzsicherung an den Sprossen 20 mm
Montagehinweise
- Ausschließlich als unterstes Leitersegment im Bereich der Einstiegsebene (gesicherter Standplatz) montieren.
- Oberhalb der Ausklinkung ist eine lösbare Sperre zwingend erforderlich, um ein unbeabsichtigtes Herauslösen des Fangwagens zu verhindern.
- An allen Stellen, an denen der Fangwagen die Führung verlassen kann, müssen Sperren montiert werden: lösbare Sperren, wenn eine Entnahme zulässig ist, und feste Sperren, wenn keine Entnahme erfolgen darf.

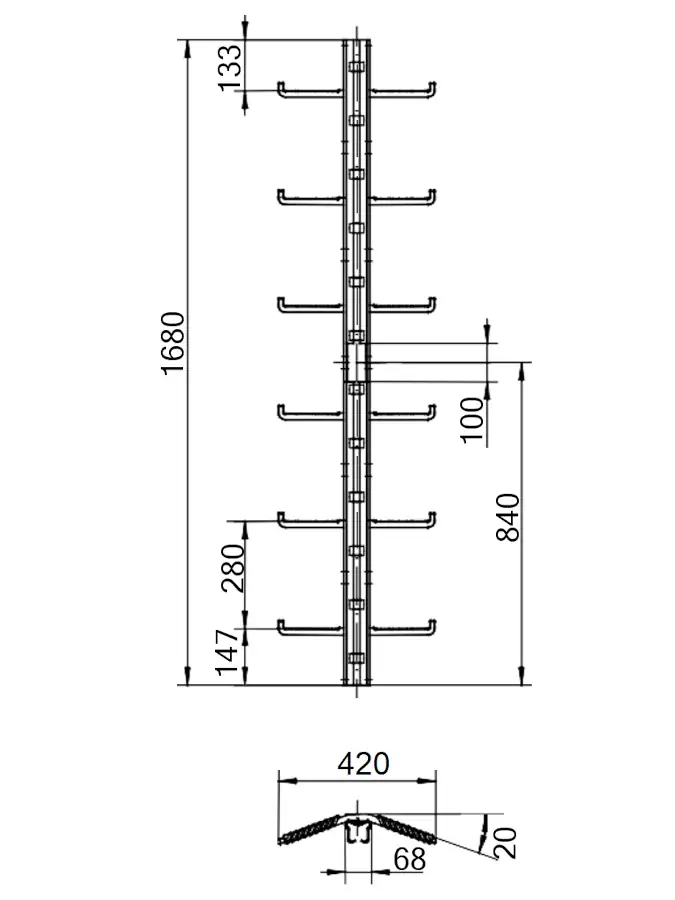

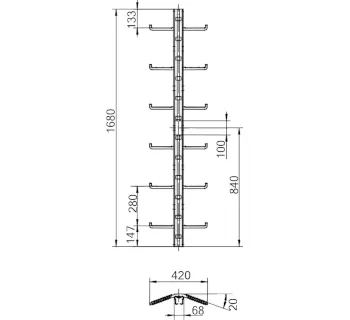

Schematische Darstellung zur Ausklinkung am unteren Leiterende und zur Orientierung der Sprossengeometrie.
Technische Daten
| Variante | System | Werkstoff | Länge | Norm | Kapazität | Gewicht | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|
| Leiter mit Ausklinkung (feuerverzinkt) | A11, feuerverzinkt | Stahl, feuerverzinkt | 1680 mm | EN 353-1 | 150 kg | ca. 14.3 kg | 501638 | 3600235016387 |
| Leiter mit Ausklinkung (Edelstahl) | A11, Edelstahl | Edelstahl (V4A) | 1680 mm | EN 353-1 | 150 kg | ca. 14.3 kg | 501658 | 3600235016585 |
Passende Artikel/Zubehör
- Fangwagen für das FABA-System (mitlaufendes Auffanggerät)
- Sperren (lösbar oder fest) zur Sicherung an Ein-/Ausstiegs- und Entnahmestellen
- Weitere Komponenten der FABA A11-Steigschutzleiter (z. B. Leiter-/Schienensegmente, Verbinder, Montagezubehör)
- Montage- und Systemunterlagen für FABA A11
