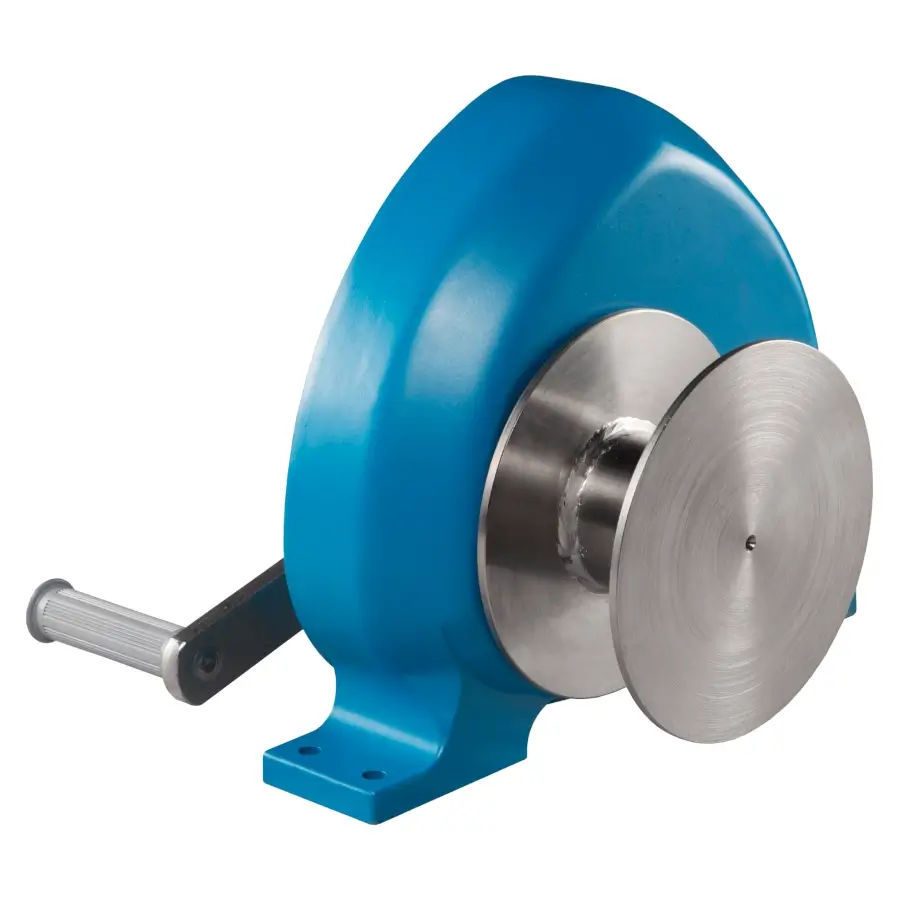

Yale OMEGA Konsolenseilwinde

Die Yale OMEGA Konsolenseilwinde ist eine robuste Handseilwinde mit Lastdruckbremse, ausgelegt für Traglasten bis 1000 kg und anspruchsvolle Einsätze in ATEX-Zonen, Offshore-Umgebungen und im Entertainment-Bereich nach DGUV V54 (BGV D8). Durch das geschlossene Stirnradgetriebe im Ölbad, die abnehmbare Handkurbel und die Option eines externen motorischen Antriebs (je nach Ausführung) bietet die OMEGA-Serie ein hohes Maß an Sicherheit, Zuverlässigkeit und Flexibilität beim Heben und Ziehen von Lasten.

Produktbeschreibung

Die OMEGA Konsolenseilwinde ist als Trommelwinde mit geschlossenem Stirnradgetriebe konstruiert. Die Last wird über ein geeignetes Drahtseil auf die Seiltrommel aufgewickelt und in jeder Stellung durch eine integrierte Lastdruckbremse sicher gehalten – ein unbeabsichtigtes Absenken beim Loslassen der Kurbel wird zuverlässig verhindert. Das gekapselte Getriebe läuft im Ölbad, reduziert Reibung und Verschleiß und schützt Zahnräder und Bremse vor Schmutz, Rost und Korrosion.

Die Baureihe umfasst die Varianten OMEGA DGUV V54 (BGV D8), OMEGA ATEX und OMEGA Offshore. Während die Ausführungen DGUV V54 und Offshore für den Handbetrieb und einen externen motorischen Antrieb (z. B. Akkuschrauber) vorbereitet sind, ist die OMEGA ATEX speziell für explosionsgefährdete Bereiche (Kategorie 2 und 3; u. a. Zone 1/21 und 2/22) ausgelegt und hinsichtlich Funkenbildung, Oberflächentemperatur und Erdung entsprechend konstruktiv geschützt.

Die empfohlene Seilbestückung erfolgt mit Drahtseilen nach DIN 12385 bzw. DIN 3069, die Seiltrommel nimmt – je nach Ausführung – bis zu 13.1 m Seil in der 4. Lage (DGUV V54 / ATEX, Ø 8.0 mm) bzw. 4.3 m (Offshore, Ø 10.0 mm) auf. Mit einer Übersetzung von ca. 11.65 : 1, einem statischen Sicherheitsfaktor 4 und einer erforderlichen Kurbelkraft von 17 daN bei Volllast ist die Winde auf sicheres, wiederkehrendes Heben und Ziehen ausgelegt (max. 3 Volllastzyklen pro Stunde).

Einsatzbereiche

Durch ihre Variantenvielfalt eignet sich die Yale OMEGA Konsolenseilwinde für ein breites Spektrum anspruchsvoller Anwendungen:

• ATEX-Bereiche in Chemie, Petrochemie, Biogas-, Lackier- und Lebensmittelindustrie (OMEGA ATEX mit Explosionsschutz nach Richtlinie 2014/34/EU).
• Offshore- und Marine-Umgebungen wie Plattformen, Hafenanlagen und Küstenindustrie (OMEGA Offshore mit optimiertem Korrosionsschutz und Ölbad-Getriebe).
• Entertainment / Bühnentechnik – z. B. nach DGUV V54 (BGV D8) für Lasten über Bühnen- und Veranstaltungsbereichen (OMEGA DGUV V54).
• Maschinen- und Anlagenbau – Heben und Positionieren von Aggregaten, Schiebern, Klappen und Vorrichtungen im stationären Einsatz.
• Allgemeine Industrie – Hub- und Zugaufgaben auf Konsolen, Stahlkonstruktionen und Wartungsständen, bei denen eine manuelle Sicherheitswinde mit hohem Schutzgrad gefordert ist.

Merkmale & Vorteile

• Geschlossenes Stirnradgetriebe im Ölbad – reduziert Reibung und Verschleiß, schützt vor Korrosion und sorgt für langlebigen, ruhigen Lauf.
• Lastdruckbremse im gekapselten Getriebegehäuse – hält die Last automatisch in jeder Position und verhindert ein unkontrolliertes Absenken.
• Abnehmbare Handkurbel – erleichtert Transport, Lagerung und flexible Anpassung an die Einbausituation.
• Vorbereitung für externen motorischen Antrieb (OMEGA DGUV V54 und Offshore) – Einsatz mit Akkuschrauber oder externem Motor möglich, wenn schneller Hub gefragt ist.
• ATEX-Ausführung für Kategorie 2 und 3 – konstruktiv auf begrenzte Oberflächentemperatur, Funkenvermeidung und Potentialausgleich ausgelegt.
• Hochwertige Lackierung und optional erhöhter Korrosionsschutz – ideal für raue und feuchte Umgebungen, insbesondere Offshore.
• Variable Trommellängen und -durchmesser (Offshore-Ausführung) – anpassbar an projektspezifische Seillängen und Lastfälle.
• Hohe Sicherheit durch definierte Traglasten je Seillage, statischen Sicherheitsfaktor 4 und Konformität mit EN 13157 und DGUV V54 (BGV D8).
• Geeignet für -20 °C bis +40 °C (ATEX-Ausführung) – zuverlässiger Betrieb in typischen Industrie- und Außenbereichen.
• Wartungsfreundlich dank zugänglicher Schmierstellen, Standard-Drahtseile nach DIN und klarer Wartungsvorgaben.

Technische Daten – Yale OMEGA Konsolenseilwinde

Hinweis: Die Angaben beziehen sich auf die Standardkonfigurationen der Baureihe OMEGA (DGUV V54, ATEX, Offshore); projektspezifische Trommellängen, Oberflächen und Antriebslösungen sind auf Anfrage möglich.
