Köster Schwenkbare Seilrollen WZ

Schwenkbare Seilrollen WZ von Köster-Heide

Die schwenkbaren Seilrollen WZ von Köster-Heide sind robuste Umlenkrollenböcke zur seilschonenden Umlenkung von Drahtseilen in hand- und kraftbetriebenen Hebe- und Förderanlagen.

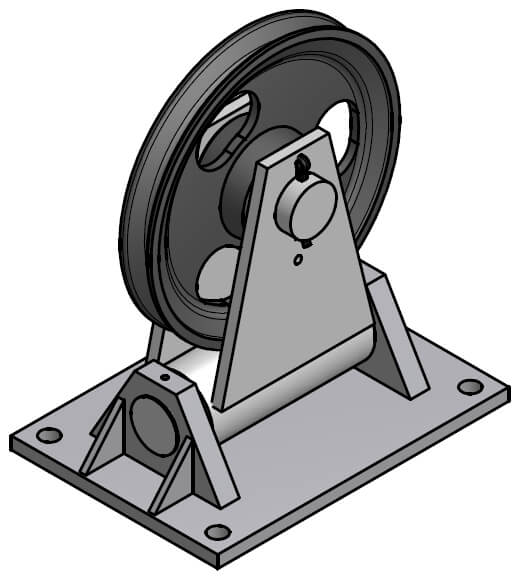

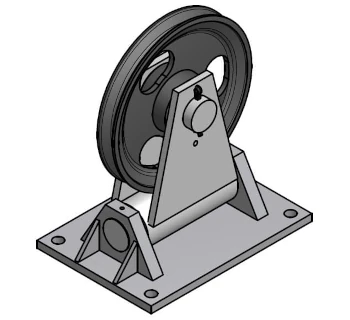

Ein schwenkbarer Rollenbock mit massiver Grauguss-Seilrolle erlaubt die Anpassung an wechselnde Seilrichtungen und reduziert Querkräfte auf das Seil.

Die Serie deckt – je nach Typ – Seildurchmesser von etwa 3 bis 27 mm ab und bietet eine hohe Betriebssicherheit bei gleichzeitig sehr seilschonendem Rollendurchmesser.

Funktion und typische Einsatzbereiche

Schwenkbare Seilrollen WZ werden zur Umlenkung, Führung und Abstützung von Drahtseilen eingesetzt, wenn der Seilverlauf nicht geradlinig ist oder sich die Zugrichtung ändert.

• Montage- und Bauwinden – Umlenkung des Seils zwischen Winde und Last an Gerüsten, Gebäuden oder Stahlkonstruktionen.
• Förder- und Transportanlagen – Führung von Drahtseilen in Seilzügen, Schachtanlagen oder Förderstrecken.
• Maschinen- und Anlagenbau – seilschonende Umlenkung bei Hebe-, Spann- und Positionieraufgaben.
• Energie- und Infrastrukturbau – Verwendung in Windenanlagen, Leitungs- und Freileitungsbau sowie Wartungseinrichtungen.

Durch den schwenkbaren Rollenhalter kann die Seilrolle dem tatsächlichen Seilverlauf nachlaufen, was Biegung und Verschleiß am Seil deutlich reduziert.

Konstruktive Merkmale

Die schwenkbaren Seilrollen WZ sind für anspruchsvolle, dauerhafte Industrieanwendungen ausgelegt.

• Seilrolle aus Grauguss – hohe Formstabilität und seilschonende, gedrehte Seilrille mit glatter Oberfläche.
• Rollenbock und Rollenhalter aus Stahl – geschweißte, verwindungssteife Konstruktion mit Befestigungsplatte zur stabilen Montage.
• Schwenkbarer Rollenbock – ermöglicht einen definierten Schwenkbereich zur Anpassung an unterschiedliche Seilzugrichtungen.
• Gleit- bzw. Selbstschmierlagerung – wartungsarme Lagerung mit Fettkammer sorgt für ruhigen Lauf und hohe Lebensdauer.
• Seilschonender Rollendurchmesser – je nach Typ etwa 21 bis 40-facher Drahtseildurchmesser für geringe Seilbiegung und hohe Seilstandzeit.
• Für Hand- und Kraftbetrieb geeignet – einsetzbar an manuell oder elektrisch angetriebenen Seilwinden und Förderanlagen.
• Mehrere Typenreihen (z. B. WZ 31–34) mit abgestuften Traglasten und Abmessungen für unterschiedliche Seildurchmesser.

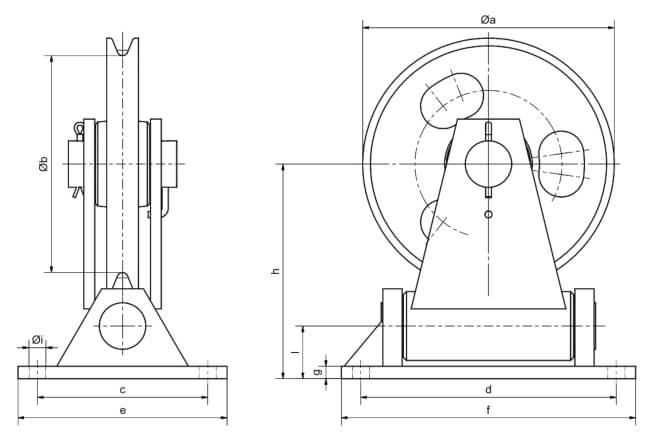

Technische Daten – Schwenkbare Seilrollen WZ (Überblick)

Sicherheit und Einsatzhinweise

Schwenkbare Seilrollen WZ sind Teil der tragenden Seilführung und müssen entsprechend sorgfältig ausgelegt, montiert und geprüft werden.

• Immer den vorgesehenen Seildurchmesser und die zulässige Traglast des jeweiligen Typs beachten.
• Seilrollen so montieren, dass der Seilverlauf in der Seilrille liegt und keine Kanten- oder Quetschbelastungen auftreten.
• Vor jedem Einsatz Rollenbock, Lagerung, Seilrille und Befestigung auf Risse, Verformungen, Korrosion und übermäßigen Verschleiß prüfen.
• Schmier- und Wartungshinweise (bei Gleitlager / Selbstschmierlager) gemäß Herstellerangaben einhalten.
• Keine Verwendung zur Personenbeförderung und kein Aufenthalt unter gespannten oder belasteten Seilen ohne zusätzliche Sicherungsmaßnahmen.
