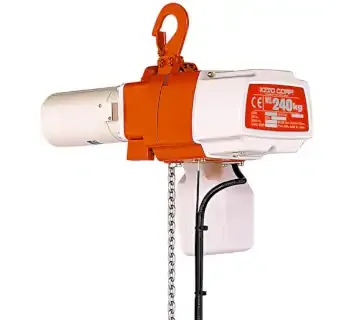

Kito Elektrokettenzug ED

Der KITO Elektrokettenzug Modell ED ist ein kompakter, leichter und zuverlässiger Elektrokettenzug für den Kleinlastbereich mit Tragfähigkeiten von 60.0 kg bis 480.0 kg. Er wird mit 230 V / 50 Hz / 1 Phase betrieben und kann direkt an eine haushaltsübliche Steckdose angeschlossen werden, was ihn besonders flexibel für Montage-Servicearbeiten macht.

Durch die Kombination aus hohen Hubgeschwindigkeiten, optionalen Feinhub-Geschwindigkeiten und seinem geringen Eigengewicht von nur etwa 11.5 kg bis 21.0 kg lässt sich der ED leicht transportieren und schnell an wechselnden Arbeitsplätzen einsetzen.

Typische Einsatzbereiche sind Werkstätten, Baustellen, leichte Fertigungs- und Montagezellen, Lager- und Versandbereiche sowie Leichtkransysteme und Hängeförderanlagen.

Konstruktion und Funktionsprinzip

Der KITO ED besteht aus einem kompakten Aluminium-Getriebegehäuse mit integriertem Elektromotor, einem mehrstufigen Schrägverzahnungsgetriebe, einer hochfesten Rundstahl-Lastkette und einem drehbaren Lasthaken. Das Getriebe ist ölgeschmiert, wetter- und korrosionsbeständig ausgeführt und für den transportablen Dauereinsatz ausgelegt.

Ein leistungsstarker mechanischer Bremsmechanismus in Kombination mit einer Reibkupplung schützt vor Überlast, Überhub und unzulässigem Überdrehen. Die Reibkupplung ist im Laststrang vor der Bremse angeordnet, sodass die Last im Störfall weiterhin sicher gehalten wird.

Der Lastkettentrieb ist auf eine vernickelte DAT-Lastkette (z. B. 4.0 × 12.0 mm) abgestimmt; je nach Ausführung wird der Lastbereich über einen oder zwei Kettenstränge realisiert. Die kompakte Bauhöhe erlaubt den Einsatz bei geringen Kranhakenmaßen und in beengten Montagebereichen.

Steuerung, Bedienung und Sicherheit

Der Elektrokettenzug ED wird über eine ergonomische Steuerleitung mit Hängetaster bedient; je nach Modell stehen eine Hubgeschwindigkeit oder zwei Hubgeschwindigkeiten zur Verfügung. Bei den Varianten mit Zylindersteuerung (EDC) kann die Hubgeschwindigkeit über einen integrierten Potentiometer fein eingestellt werden, sodass sowohl schnelles Heben als auch präzises Positionieren möglich ist.

Ein Hubendschalter begrenzt die maximale Hakenstellung nach oben und verhindert ein mechanisches Überfahren. Zusätzlich überwacht die Reibkupplung die Last und schützt Antrieb und Struktur vor Überlastschäden.

Dank der Schutzart IP54 (modell- und anbieterspezifisch) ist der KITO ED gegen Staub und Spritzwasser geschützt und eignet sich damit für den Einsatz in typischen Industrie- und Baustellenumgebungen.

Typische Anwendungen

• Montagearbeitsplätze mit häufigem Heben kleiner und mittlerer Baugruppen
• Wartung und Instandhaltung von Maschinen, Pumpen und Aggregaten
• Werkstätten und Kleinbetriebe ohne Drehstromversorgung
• Baustellen und Montageeinsätze mit temporären Hebeaufgaben
• Integration in Leichtkransysteme, Schwenkkrane und Hängefahrwerke

Der KITO ED ist in verschiedenen Aufhängungsvarianten erhältlich, z. B. als Ausführung mit Oberhaken oder in Kombination mit Handfahrwerk beziehungsweise Rollfahrwerk.

Merkmale und Vorteile

• Betrieb an 230 V Wechselstrom – Anschluss an normale Steckdose, kein Drehstrom nötig
• Tragfähigkeitsbereich von 60.0 kg bis 480.0 kg für vielfältige Kleinlastanwendungen
• Hohe Hubgeschwindigkeiten bis ca. 20.1 m/min für produktives Arbeiten
• Optional zwei Hubgeschwindigkeiten (Haupt- und Feinhub) für exakte Positionierung
• Aluminium-Getriebegehäuse, witterungs- und korrosionsbeständig
• Mechanische Bremse und Reibkupplung für hohe Betriebssicherheit
• Vernickelte DAT-Lastkette mit hoher Bruchfestigkeit und Verschleißbeständigkeit
• Geringes Eigengewicht von etwa 11.5 kg bis 21.0 kg für gute Tragbarkeit
• Kompakte Bauhöhe für Einsätze bei geringen Raumverhältnissen
• Optionale Mini-Fahrwerke und Universalfahrwerke (Haspel- oder Rollfahrwerke)

Technische Kenndaten der Baureihe ED (Übersicht)

Exakte Leistungs-, Maß- und Anschlussdaten der einzelnen ED-Modelle sind den jeweiligen KITO-Datenblättern und Herstellerkatalogen zu entnehmen.
