PFAFF Flachscherenhubtisch HTF-G

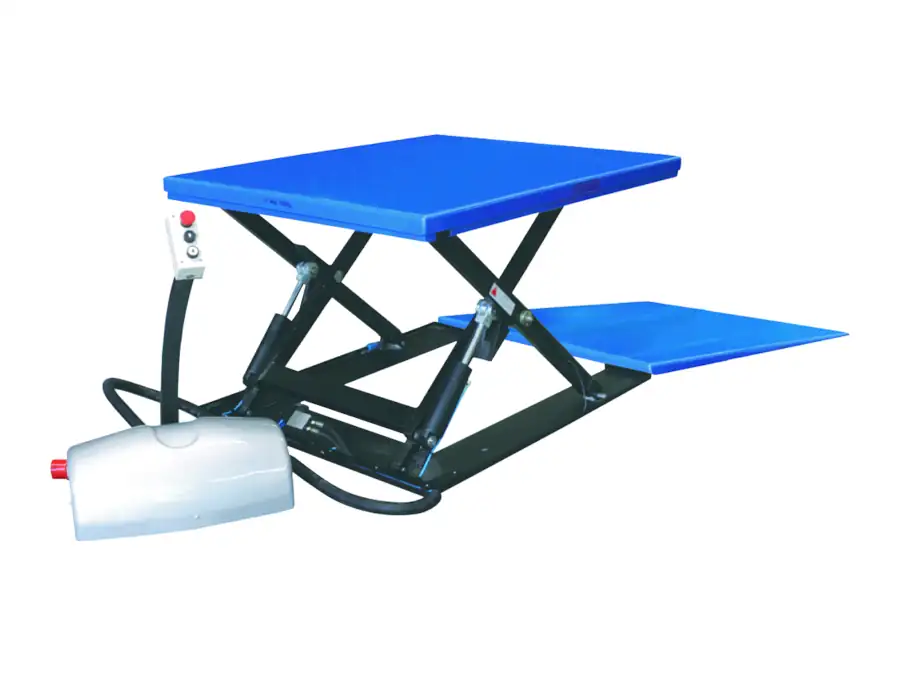

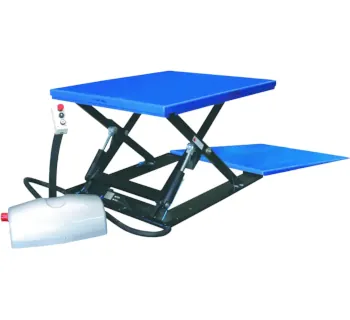

Der PFAFF Flachscherenhubtisch HTF-G (Silverline) ist ein stationärer elektrohydraulischer Scherenhubtisch für das professionelle Heben und Senken von Lasten, palettierten Gütern und Gitterboxen. Seine extrem niedrige Bauweise ist darauf ausgelegt, den Einsatz ohne aufwendigen Grubeneinbau zu ermöglichen, während die geschlossene Plattform über einen Auffahrkeil gezielt das direkte Anfahren mit einem Gabelhub- oder Transportwagen unterstützt.

Die Bedienung erfolgt über Drucktaster mit den Funktionen Auf/Ab in Totmannschaltung sowie Not-Aus. Für den sicheren Betrieb sind u. a. ein Druckbegrenzungsventil (Überlastschutz), ein Rohrbruchventil sowie Wartungsstützen vorgesehen; der Hubtisch entspricht laut Herstellerangaben der EN 1570-1 und den UVV-Vorschriften.

Einsatzbereiche

• Kommissionierung & Verpackung: ergonomische Höhenanpassung beim Be- und Entladen von Paletten/Gitterboxen an Packplätzen.
• Produktion & Montage: definierte Arbeitshöhen für das Positionieren von Baugruppen, Materialbereitstellung und Zwischenpuffer.
• Wareneingang/Warenausgang: Niveauausgleich an Übergabepunkten, Bereitstellung von Stückgut in griffgünstiger Höhe.
• Instandhaltung: Anheben und Positionieren schwerer Komponenten zur sicheren Bearbeitung am Arbeitsplatz.

Unterschiede der Varianten

In der Silverline-Baureihe sind unterschiedliche Plattform-Ausführungen verfügbar: Der HTF-G ist als Flachform mit Auffahrkeil für das Anfahren der Plattform mit Gabelhub- oder Transportwagen ausgelegt. Als alternative Ausführung ist der HTF-U in U-Form für das direkte Einfahren mit einem Flurförderfahrzeug verfügbar; weitere Variantenangaben wurden nicht gefunden.

Technik & Bedienung

Der Hubtisch arbeitet mit einem elektrohydraulischen Antrieb und ist für wiederholgenaues Positionieren von Lasten im Materialfluss ausgelegt. Der Arbeitsbereich (Hub) beträgt 760 mm bei einer Tragfähigkeit von 1000 kg; das Eigengewicht liegt bei ca. 250 kg.

Die Hub- und Senkbewegung wird über Drucktaster (Auf/Ab) bedienergeführt ausgelöst, wodurch sich Übergaben an Arbeitsplätze und Übergabestellen kontrolliert durchführen lassen. Für den Lastzugang ist beim HTF-G ein Auffahrkeil vorgesehen, der das Anfahren der Plattform mit einem Gabelhub- oder Transportwagen ermöglicht.

Sicherheitsaspekte & Normen

• EN 1570-1: Der Hubtisch wird als entsprechend der gültigen Norm für Hubtische beschrieben; dies ordnet die Maschine in den Rahmen normbasierter Sicherheitsanforderungen für Hubbewegungen ein.
• UVV-Vorschriften: Der Betreiber ist für die sichere Verwendung (z. B. Unterweisung, Betriebsorganisation, Prüf-/Wartungsplanung) verantwortlich.
• Totmannschaltung: Auf/Ab erfolgt bedienergeführt – die Bewegung ist an die aktive Betätigung gekoppelt.
• Not-Aus: schnelles Stillsetzen im Ereignisfall über das Bedienelement.
• Überlastschutz: Absicherung über Druckbegrenzungsventil zur Begrenzung unzulässiger Druckspitzen.
• Leitungs-/Rohrbruchsicherung: Rohrbruchventil zur Erhöhung der Betriebssicherheit bei Hydraulikdefekten.
• Wartungssicherheit: Wartungsstützen zur Absicherung bei Service- und Instandhaltungsarbeiten.
