Anschlagwirbel Flat Point

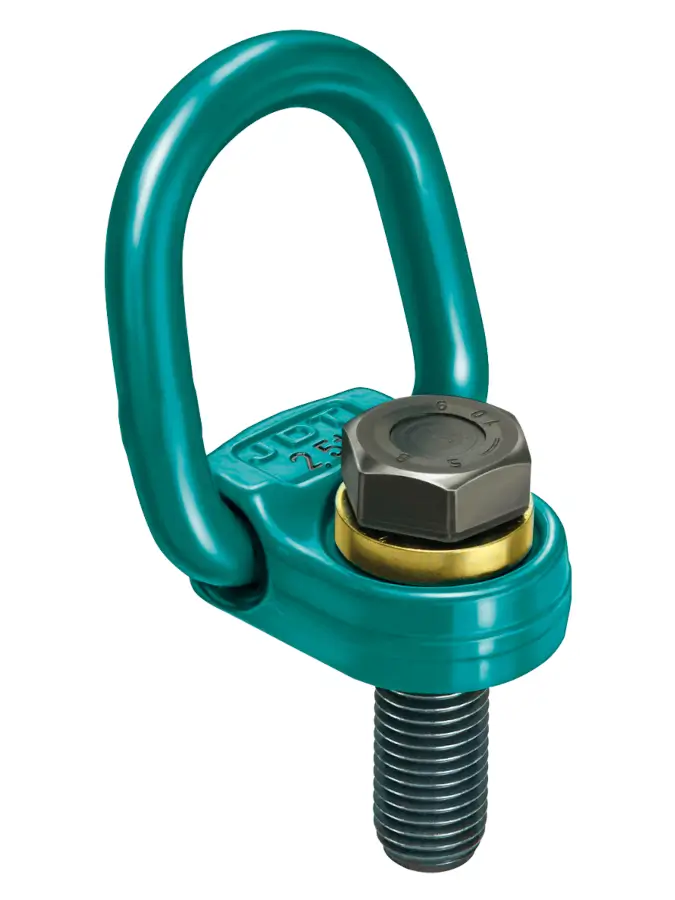

Abbildung kann abweichen vom Original

Anschlagwirbel Flat Point FP 5

max. Belastung bei 90°	7100 kg
Gewinde	M 27
Gewindelänge	90 mm
Güteklasse	ENORM
Anziehdrehmoment	400 Nm
Gewicht ca.	2.7 kg
Artikel-Nr.:	JDT0381105000

Qualitätsmerkmale

inkl. hochfester rissgeprüfter Schraube
Sicherheitsfaktor 4 gegen Bruch in alle Belastungsrichtungen
flache Bauform
schwenkbares Glied ist selbstständig arretierend
Anschlagring ist um 360° drehbar und bis zu 90° in Schwenkrichtung voll belastbar

126,00 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!

Anzahl

Bild	Typ	max. Belastung bei 90°	Gewinde	Gewindelänge	Güteklasse	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
	Anschlagwirbel Flat Point FP 0.5	700 kg	M 10	40 mm	ENORM	JDT0381100000VE	169,26 €
	Anschlagwirbel Flat Point FP 0.8	1250 kg	M 12	45 mm	ENORM	JDT0381101000VE	172,74 €
	Anschlagwirbel Flat Point FP 1.5	2120 kg	M 16	55 mm	ENORM	JDT0381101500VE	175,58 €
	Anschlagwirbel Flat Point FP 2.5	3550 kg	M 20	70 mm	ENORM	JDT0381102000VE	135,37 €
	Anschlagwirbel Flat Point FP 4-S	4000 kg	M 24	80 mm	ENORM	JDT0381104100VE	152,00 €
	Anschlagwirbel Flat Point FP 4	5600 kg	M 24	80 mm	ENORM	JDT0381104000VE	226,32 €
	Anschlagwirbel Flat Point FP 5	7100 kg	M 27	90 mm	ENORM	JDT0381105000	126,00 €
	Anschlagwirbel Flat Point FP 6	8000 kg	M 30	90 mm	ENORM	JDT0381106000	146,74 €
	Anschlagwirbel Flat Point FP 8	8000 kg	M 36	100 mm	ENORM	JDT0381108000	214,84 €
	Anschlagwirbel Flat Point FP 10	15000 kg	M42	110 mm	ENORM 10	JDT0381110000	387,37 €
	Anschlagwirbel Flat Point FP 15	20000 kg	M48	120 mm	ENORM 10	JDT0381115000	428,63 €

Beschreibung: JDT Anschlagwirbel Flat Point FP 5

Der Flat Point FP hat einen außer mittig liegenden Anschlagpunkt. Aus diesem Grund ist die Tragkraft auch bei Belastung von 90° höher als bei 0°. Der Anschlagring ist um 360° drehbar und bis zu 90° in Schwenkrichtung voll belastbar.

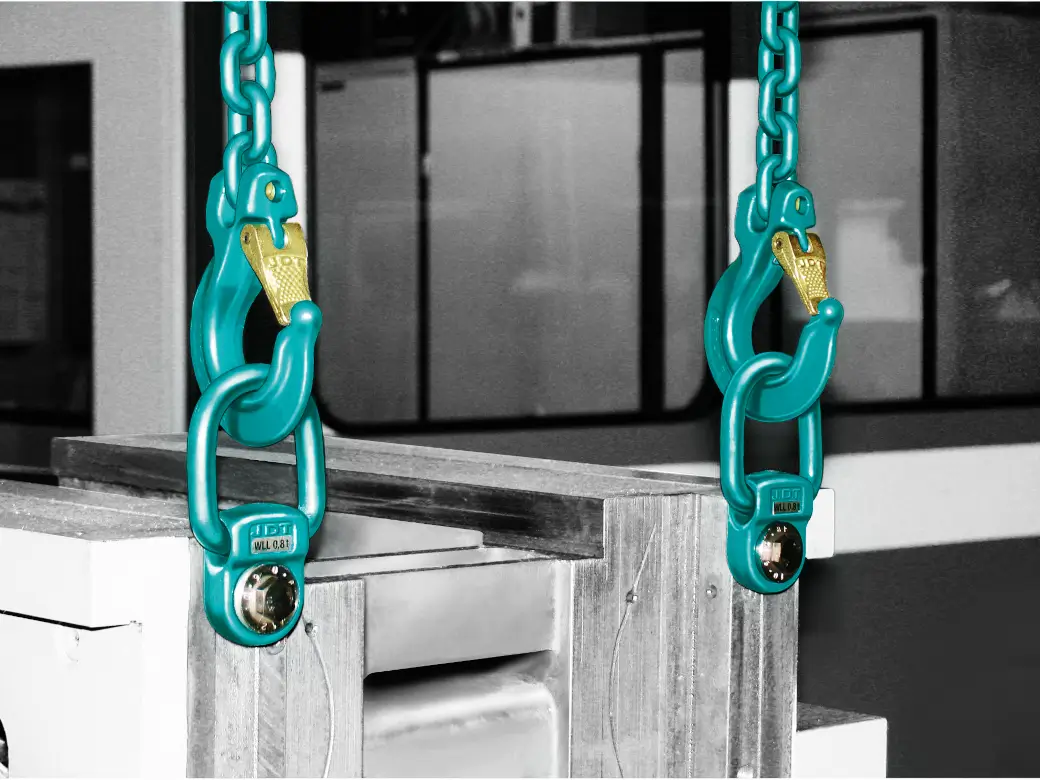

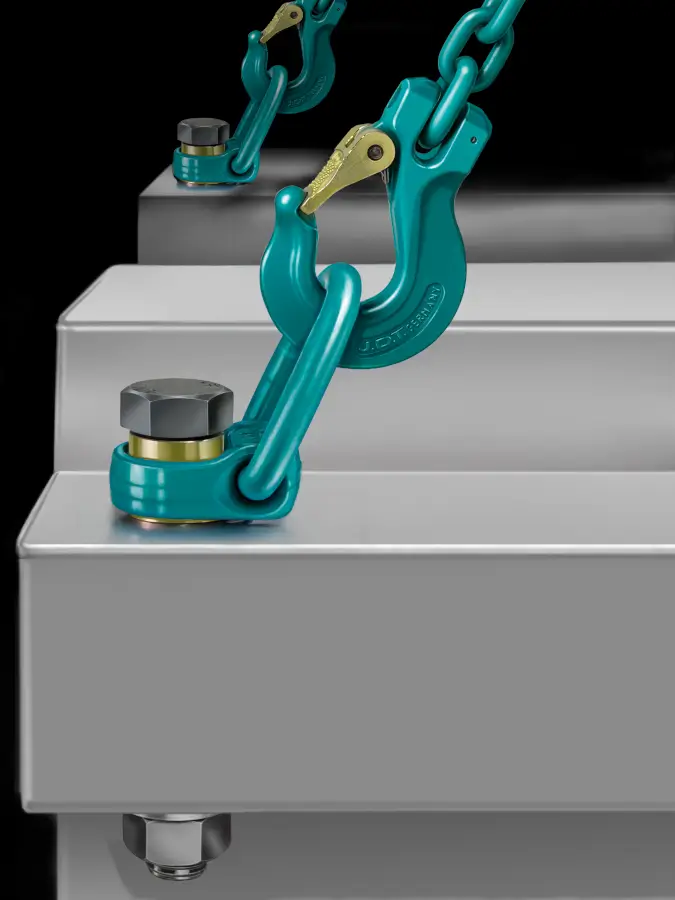

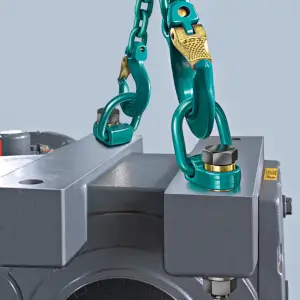

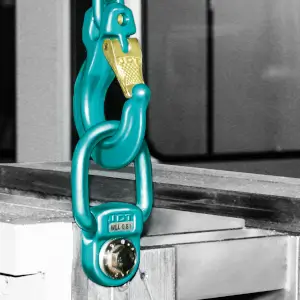

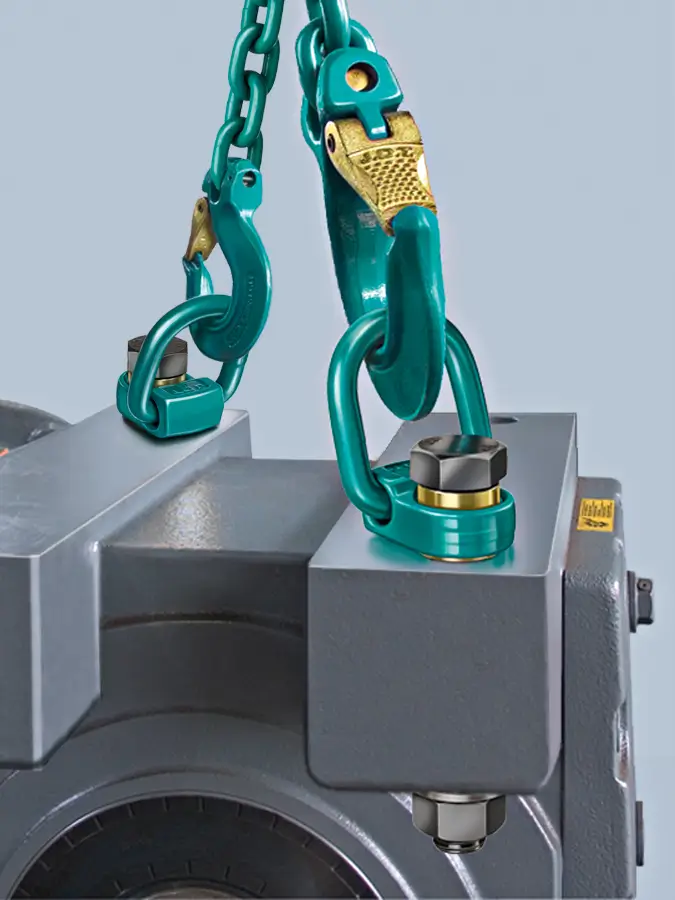

JDT Anschlagwirbel Flat Point im Einsatz

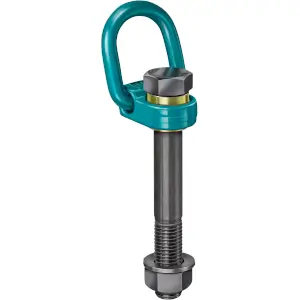

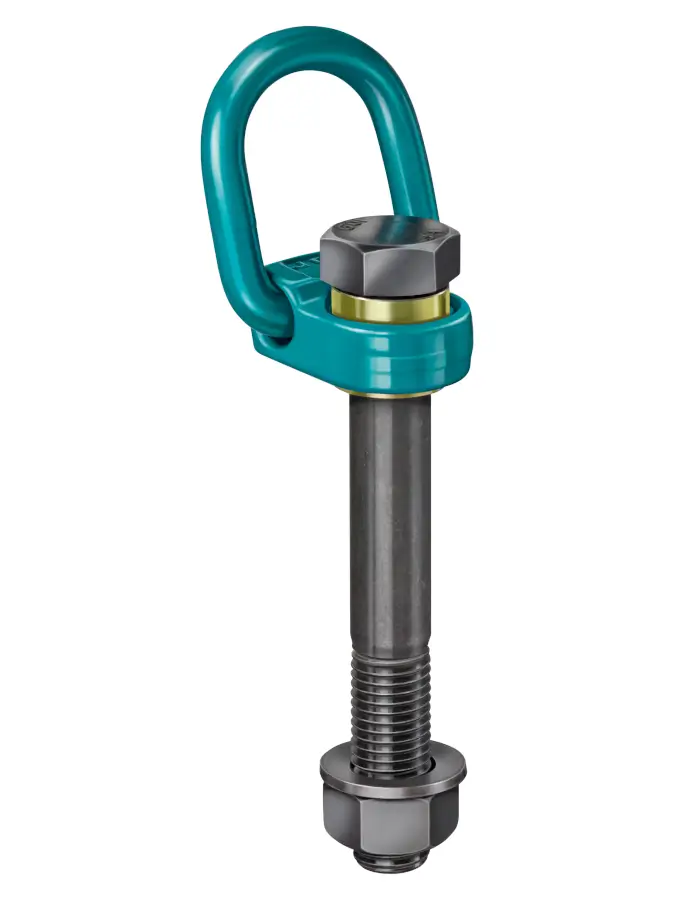

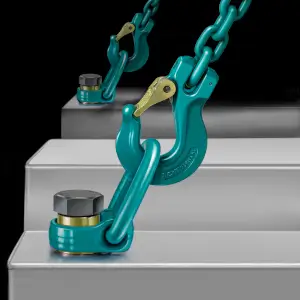

JDT Anschlagwirbel Flat Point extra lang

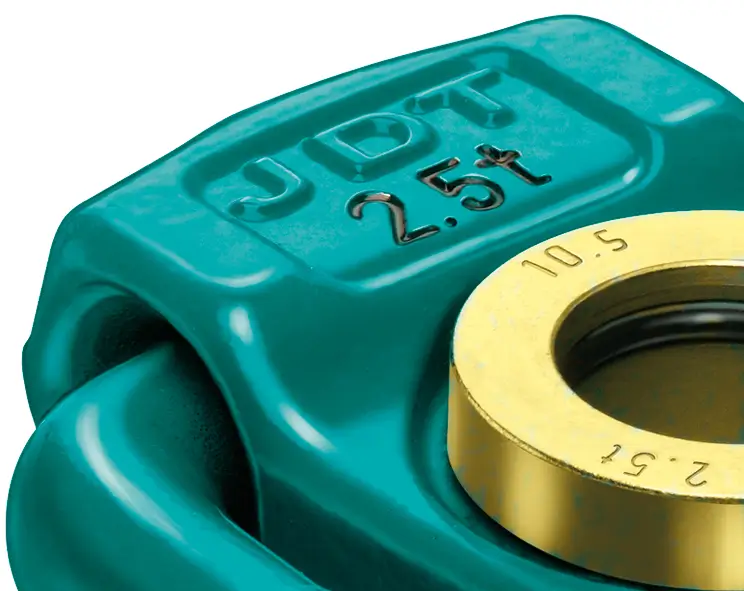

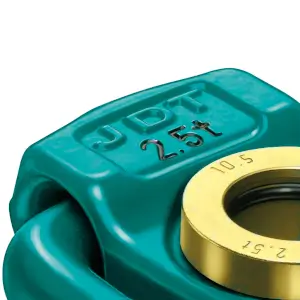

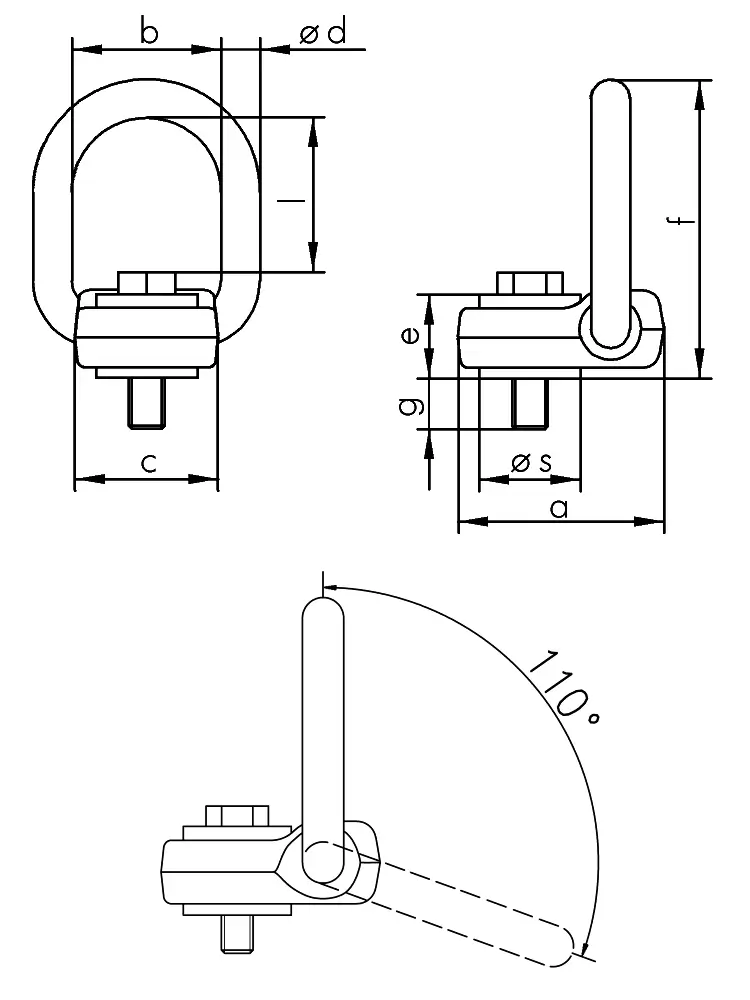

JDT Funktion des Anschlagwirbel Flat Point

Belastungstabelle in t

Anschlagart		1-Strang		2-Strang*				3 oder 4-Strang*
Anschlagart
Typ	Gewinde	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
FP 5	M27	5,3	7,1	10,6	14	7,1	5,3	11,2	8
* Bei unsymmetrischer Belastung sind die Tragfähigkeiten um 50% zu reduzieren.
