Die Edelstahl-Seilwinde von Hadef ist eine Konsolenwinde mit Trommelfreilauf. Sie lässt sich sowohl als Zug- als auch als Hubwinde einsetzen. Die Freilauffunktion trennt das Getriebe von der Trommel. Auf diese Weise kann das Seil einfach von der Trommel gezogen werden. Wird die Winde als Zugwinde eingesetzt, entspricht die zulässige Zugkraft dem 2,5 fachen der Tragkraft.
Die Edelstahl-Seilwinde von Hadef ist eine Konsolenwinde mit Trommelfreilauf. Sie lässt sich sowohl als Zug- als auch als Hubwinde einsetzen. Die Freilauffunktion trennt das Getriebe von der Trommel. Auf diese Weise kann das Seil einfach von der Trommel gezogen werden. Wird die Winde als Zugwinde eingesetzt, entspricht die zulässige Zugkraft dem 2,5 fachen der Tragkraft.

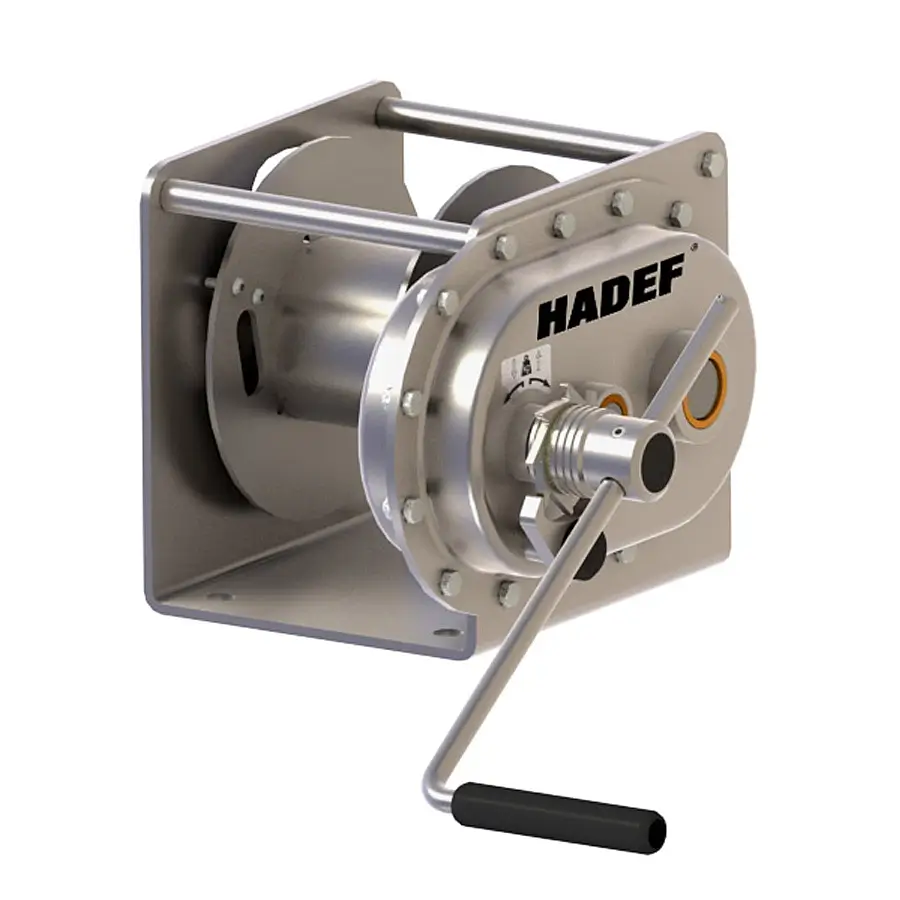

Die HADEF Edelstahl-Seilwinde 194/17 ist eine hochwertige Handseilwinde aus V2A-Edelstahl 1.4301 für industrielle Anwendungen, Offshore-Einsätze und Bereiche mit hoher Luftfeuchtigkeit. Sie ist als Konsolenwinde mit Trommelfreilauf ausgeführt, sodass das unbelastete Seil schnell und komfortabel von der Trommel abgezogen werden kann. Ein geschlossenes Getriebe, wartungsfreie Lager und eine integrierte Lastdruckbremse mit Sperrklinke sorgen für sicheren, langlebigen Betrieb bei Tragfähigkeiten von 1000 kg bis 1500 kg.
Die Edelstahl-Seilwinde 194/17 ist für den stationären Einsatz konzipiert und wird typischerweise auf Konsolen, Fundamenten oder Stahlstrukturen montiert. In der Bodenplatte sind Montagebohrungen vorgesehen, wodurch sich die Winde als Konsolenwinde direkt verschrauben lässt. Beim horizontalen Einbau verläuft das Drahtseil seitlich horizontal von der Trommel; alternativ kann der Seilabgang vertikal realisiert werden, sodass die Winde sowohl als Zugwinde als auch als Hubwinde eingesetzt werden kann.

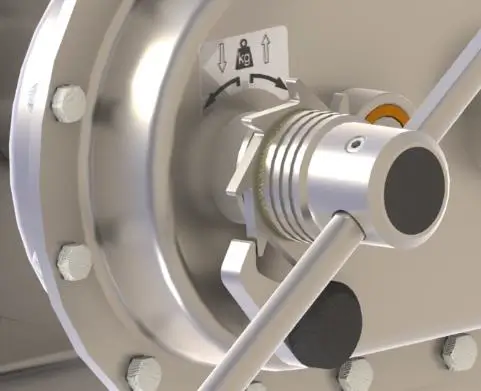

Das Gerät ist als Trommelwinde mit Stirnradgetriebe aufgebaut, die Last wird in jeder Stellung durch eine selbsttätig wirkende Lastdruckbremse sicher gehalten – ein selbstständiges Absenken der Last nach Loslassen der Kurbel wird zuverlässig verhindert. Die längenverstellbare Kurbel mit ergonomischem Griff ermöglicht eine Anpassung des Kurbelradius an die geforderte Bedienkraft, während der Trommelfreilauf das schnelle Abziehen des unbelasteten Seils erlaubt, indem die Trommel mechanisch vom Getriebe entkoppelt wird. Das komplett aus Edelstahl gefertigte Gehäuse bietet eine sehr hohe Korrosionsbeständigkeit und eignet sich für Umgebungen mit Luftfeuchtigkeit bis 100 %.
Die 194/17 kann in beliebiger Einbaulage montiert werden, sofern der in der Montageanleitung beschriebene Seilablauf eingehalten wird. Optional sind Ausführungen mit Trennsteg auf der Trommel (zwei Seilkammern) sowie ATEX-zertifizierte Varianten für explosionsgefährdete Bereiche verfügbar. Damit lässt sich die Winde flexibel an verschiedene Hebe- und Zugaufgaben anpassen.
Die HADEF Edelstahl-Seilwinde 194/17 ist überall dort ideal, wo hohe Korrosionsbeständigkeit und zuverlässige Handbetätigung gefordert sind:
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | HADEF Edelstahl-Seilwinde 194/17 – Stainless Steel Wirerope Winch |
| Ausführung | Konsolenwinde / Handseilwinde mit Trommelfreilauf |
| Werkstoff | Edelstahl V2A 1.4301 (Gehäuse, wesentliche Bauteile, für hohe Korrosionsbeständigkeit) |
| Tragfähigkeiten | Je nach Typ 1000 kg oder 1500 kg (Hubbetrieb); als Zugwinde zulässige Zugkraft bis ca. 2.5-fache Tragkraft. |
| Einsatzart | Hub- und Zugwinde (Zugwinde mit erhöhter zulässiger Zugkraft) |
| Getriebe | Stirnradgetriebe in geschlossenem Gehäuse, wartungsfreie Lager |
| Bremssystem | Lastdruckbremse mit Sperrklinke, selbsttätig wirkend – Last hält in jeder Position |
| Trommelfreilauf | Mechanische Abkopplung der Trommel vom Getriebe zum schnellen Abziehen des unbelasteten Seils |
| Kurbel | Längenverstellbare Kurbel mit ergonomischem Griff, abnehmbar |
| Montage | Stationäre Montage auf Konsolen, Fundamenten, Wänden oder Masten mittels Montagebohrungen |
| Einbaulage | In beliebiger Lage montierbar, Seilabgang gemäß Montageanleitung auszuführen |
| Seilabgang | Horizontal (Zugwinde) oder vertikal (Hubwinde), je nach Einbausituation |
| Umgebungsbedingungen | Einsatz in bestimmungsgemäßer Atmosphäre, Luftfeuchtigkeit bis 100 %, nicht für den Personentransport |
| Optionen | Trommel mit Trennsteg, ATEX-Ausführung, unterschiedliche Seilkonfigurationen gemäß Datenblatt |
| Typische Anwendungen | Korrosionskritische Bereiche in Industrie, Offshore, Schifffahrt, Kläranlagen, Chemie- und Lebensmittelindustrie |
Hinweis: Detaillierte Angaben zu Seildurchmessern, Seilaufnahmen und Übersetzungen entnehmen Sie dem offiziellen HADEF-Datenblatt 194/17 für die jeweilige Typgröße.
