| Tragfähigkeit | 500 kg |
| Hubgeschwindigkeit | 4.5 / 1.1 m/min |
| Steuerung | Schützsteuerung 24V |
| Aufhängung | mit Elektrofahrwerk |
| Spannung | 400 V / 50 Hz |
| Kettenstrang | 1 |
| Flanschbreite | 58 - 200 mm |
| Fahrgeschwindigkeit | 24 / 6 m/min |
| Triebwerksgruppe | 2m / M5 |
| Einschaltdauer | 40 / 20 % |
| Gewicht ca. | 43 kg |
| Artikel-Nr.: | 93179946 |
| Netzspannung | 400 V/ 50 Hz/ Drehstrom |
| Traglast | 500 kg |
| FEM / ISO Gruppe | 2m / M5 |
| Hakenweg | 4 m |
| Steuerleitungslänge | 0.8 - 2.8 m |
| Gewicht | ca. 43 kg (Gesamt netto) |
| Einscherung | 1/1 |
| Hubgeschwindigkeit | ca. 4.5/1.1 m/min |
| Steuerspannung | 24V AC |
| Hubwerksspannung | 380-415 V/ 50 Hz |
| Hubmotor | ZNK 80 A 8/2 |
| Einschaltdauer | 40 / 20 % |
| Nennleistung | 0.41 / 0.1 kW |
| Schutzart | IP 55 |
| Isolationsklasse | F |
| Umgebungstemperatur | -20 °C bis +45 °C |
| Farbe Hubwerk | RAL 5009 azurblau |
| Standardkettenspeicher | ausgelegt für 4 m Hakenweg |
| C-Maß | 416 mm |
Die hochwertige Pulverbeschichtung der Aluminiumbauteile des Kettenzuges sorgt für sehr guten Korrosionsschutz.
| Typ | EU11-200 |
| Flanschbreite | 58 - 200 mm |
| Flanschdicke max | 22 mm |
| Flanschhöhe min | 91 mm |
| Fahrgeschwindigkeiten | 24/6 m/min |
| Fahrantrieb | E11-2WD |
| Einschaltdauer | 35 / 15 % |
| Bemessungsleistung | 0.1 / 0.025 kW |
| Nennstrom | 1.1 / 0.3 A |
| Motordrehzahl | 3450 / 862 minˉ¹ |

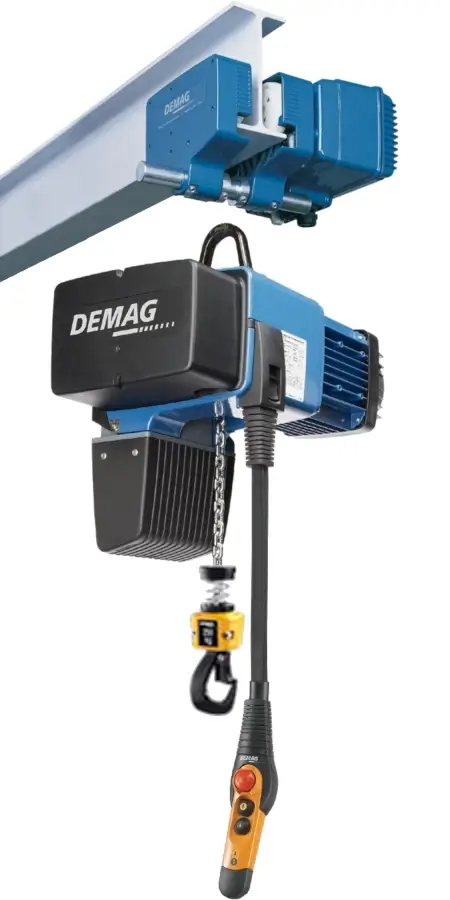

Der elektrisch verfahrbare Kettenzug wird in Baugruppen geliefert. Diese müssen bauseits montiert werden. Die Baugruppen bestehend aus dem Kettenzug DC-Com, dem Fahrwerk und dem Fahrmotor.
| Steuerschalter | DSC |
| Steuerleitung | höhenverstellbare Standardsteuerleitung 0.8 - 2.8 m |
| Mit langem Aufhängebügel (standard) | ||
| c | 416 | mm |
| c1 | 435 | mm |
| h2 | 78 | mm |
| c3 | 468 | mm |
| c4 | 487 | mm |
| Aufhängungsunabhängige Maße | ||
| A | 157 | mm |
| b | 280 | mm |
| b1 | 141 | mm |
| b4 | 19 | mm |
| b6 | 92 | mm |
| d | 151 | mm |
| d1 | 8 | mm |
| d4 | 200 | mm |
| I | 468 | mm |
| I4 | 195 | mm |
| I5 | 107 | mm |
