Lastpositionierer TE 4.5-13

Bedienung

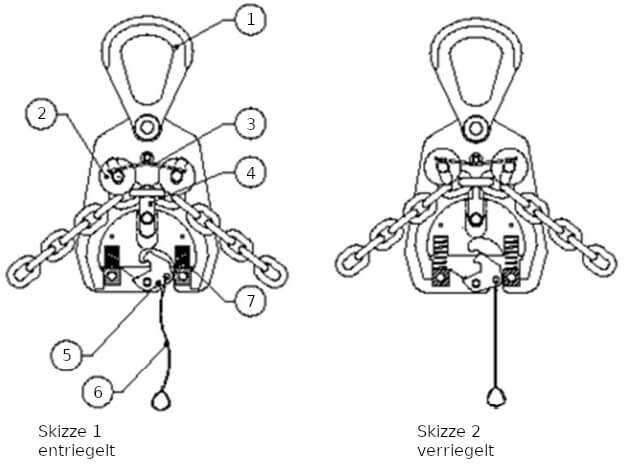

1. Hängen Sie den Ausgleichskopf an seinem Ring (1) auf.
2. Führen Sie die Kette in den Ausgleichskopf ein. Hierzu schieben Sie die Kette unter die Rollen (2).
3. Die Enden des Anschlagmittels mit dem Hebegut verbinden; hierbei ist bezüglich der Lage der Anhängepunkte darauf zu achten, dass der Spreizwinkel der Kettenstränge maximal 120° betragen darf.
4. Suchen Sie nach dem Schwerpunkt: Hierzu den Positionierblock an der Kette entlang bis über den theoretisch angenommenen Schwerpunkt des Hebegutes führen.
5. Den Hebevorgang durchführen; dabei drückt die Feder (3) gegen die Rollen (2), wodurch die Anschlagkette selbsttätig am Stellstift (4) verriegelt wird.
6. Bei extrem unsymmetrischer Lastverteilung muss das Hebegut wieder abgesetzt werden.
7. An Seil (6) ziehen; dadurch wird der Hakenriegel (5) geöffnet, durch die Druckwirkung der Federn (7) wird der Stellmechanismus entriegelt, und die Kette wird selbsttätig freigesetzt.
8. Die Vorbereitungen ab dem obigen Punkt 4 wiederholen, bis die vorschriftsmässige Position über dem Schwerpunkt des Hebegutes gefunden ist.
9. Nachdem nun die richtige Lage eingeregelt ist, kann das Hebegut gehandhabt werden.
