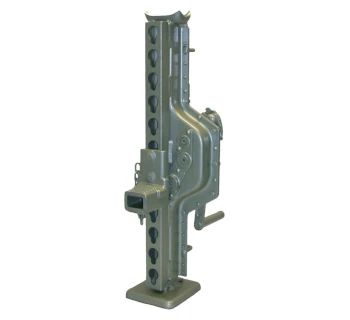

Gehöre Stahlwinde DIN 7355 mit verstellbarer Klaue

Die Stahlwinde DIN 7355 von Gehöre ist ein robuster Zahnstangen-Maschinenheber zum sicheren Heben, Senken und Halten von Lasten über Kopf oder Klaue.

Die verstellbare Klaue ermöglicht eine flexible Lastaufnahme in unterschiedlichen Ansatzhöhen, ohne zusätzlich unterbauen zu müssen.

Typische Tragfähigkeiten von 1.5 t bis 10 t machen die Winde zum universellen Helfer in Werkstatt, Montage und Maschinenbau.

Funktion und Einsatzbereiche

Die Gehöre Stahlwinde arbeitet mit einer schrägverzahnten Zahnstange, die über eine Sicherheitskurbel betätigt wird und das hebende Gehäuse nach oben oder unten bewegt.

• Lastaufnahme auf dem Kopf für das Heben von Maschinen, Aggregaten und Stahlbauteilen.
• Lastaufnahme auf der Klaue in Bodennähe, ideal zum Anheben von Grundrahmen und Unterzügen.
• Ausrichten und Abstützen von Anlagen bei Montage und Instandsetzung.
• Verspannen und Fixieren von Konstruktionen, z. B. im Stahl- und Hallenbau.

Durch die verstellbare Klaue kann dieselbe Winde für sehr niedrige und höhere Ansetzpunkte genutzt werden, was den Einsatzbereich deutlich erweitert.

Konstruktive Merkmale

Die Stahlwinde DIN 7355 mit verstellbarer Klaue ist für dauerhaften, sicheren Einsatz unter rauen Bedingungen ausgelegt.

• Stahlblech- oder Gussgehäuse mit hebender Bauweise zur optimalen Nutzung des Hubweges.
• Verstellschiene mit Klaue – die Klaue ist werkzeuglos in verschiedene Positionen einhängbar.
• Voll belastbarer Kopf und Klaue, Tragfähigkeit sowohl oben als auch unten identisch ausgelegt.
• Selbsthemmende Sicherheitskurbel oder Ratschenkurbel verhindert unkontrolliertes Rücklaufen der Last.
• Große Grundplatte für sicheren Stand auf ebenem Untergrund oder Hilfsunterlagen.
• Dauerhaft geschmierte und gekapselte Getriebeteile für geringen Wartungsaufwand.

Sicherheit und Anwendungshinweise

Für den sicheren Einsatz der Gehöre Stahlwinde DIN 7355 müssen die allgemeinen Regeln für Lastaufnahmemittel beachtet werden.

• Last nach dem Heben immer mechanisch unterbauen oder abstützen, niemals ausschließlich auf der Winde stehen lassen.
• Maximale Tragfähigkeit nicht überschreiten, Winde rechtwinklig zur Last ausrichten.
• Kopf oder Klaue stets vollflächig und rutschfest unter der Last ansetzen.
• Kurbel nur am vorgesehenen Griff bedienen, keine Verlängerungen verwenden.
• Winde regelmäßig auf Verschleiß, Verformungen und Leichtgängigkeit prüfen.
