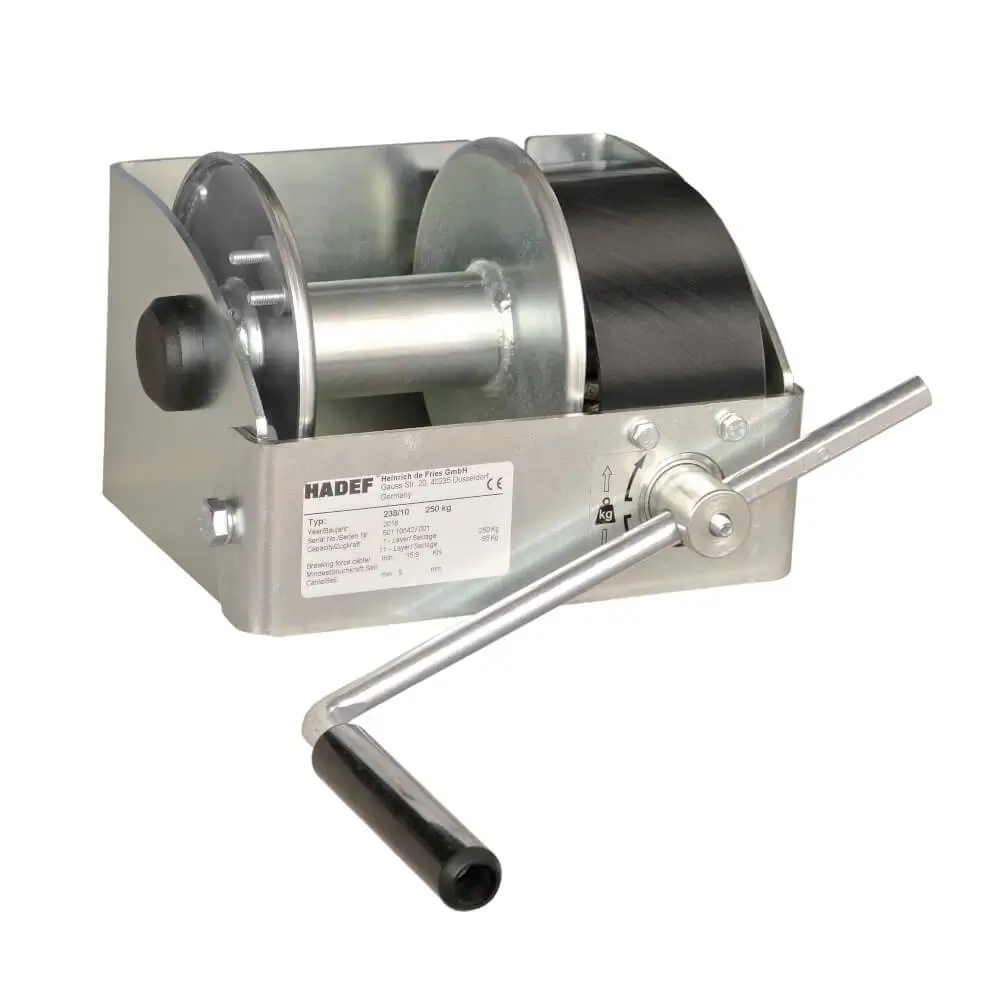

Schneckenrad-Handwinde 238/10 500 kg GV

Funktion

Die Schneckenrad-Handwinde hat in der 1. Seillage eine Zugkraft von 500 kg. Auf die erste Seillage passen 4 m Seil. Mit Beginn der zweiten Lage verringert sich die Tragkraft. In der obersten zachten Lage, hat die Hadef Schneckenrad-Handwinde Figur 238/10 500 kg noch eine Tragkraft von 238 kg. Die maximale Seilaufnahme beträgt hierbei 63 m.
Die Handwinde 238/10 hat ein Schneckenrad-Getriebe, dass die Bremswirkung zu 50 % übernimmt. Die Lastdruckbremse mit zwei Bremsscheiben hinter der Schneckenwelle, hält die Last in jeder Stellung sicher. Die Last lässt sich kontrolliert Anheben und Herablassen. Die in der Länge verstellbare Handkurbel vereinfacht das Auf- und Abkurbeln des Seils. Zudem ist die Schneckenrad-Handwinde 238/10 500 kg witterungsbeständig, auch durch die gekapselte Bremse.
Die Winde baut äußerst robust und wird hauptsächlich zum Heben verwendet, seltener zum Ziehen von Lasten. Die Bremswirkung besteht zu 50% aus der Reibung im Schneckengetriebe und zu 50% aus der durch die Lastdruckbremse hervorgerufenen Bremsleistung. Der Mindestfaktor für statische Sicherheit ist 4. Die Kurbel ist im Umfang einstellbar und rückstoßfrei. Alle rotierenden Teile laufen in wartungsfreien Lagern. Die Traglastangaben in den technischen Angaben entsprechen den Hubkapazitäten in der ersten Seillage. Die Zugkraft beträgt ca. der 2,5-fachen Hubkapazität. Der Seilausgang ist nahezu frei wählbar und kann nach oben, unten und hinten erfolgen.
