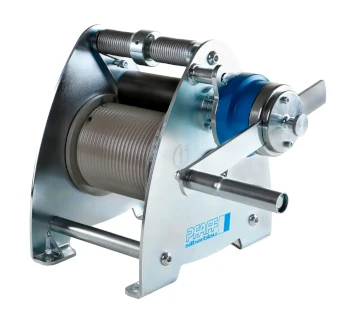

Die Theaterwinde LAMBDA von Pfaff Silberblau ist eine DGUV 17-konforme Handseilwinde zum sicheren Heben und Positionieren szenischer Lasten bis 300 kg. Sie verfügt über eine gerillte Trommel, eine federbelastete Seilanpresswalze und zwei unabhängig wirkende Sicherheitsbremsen. Durch Konsolenmontage und einlagige Seilführung eignet sich die Winde ideal für Bühnen-, Studio- und Veranstaltungsanwendungen.
Die Theaterwinde LAMBDA von Pfaff Silberblau ist eine DGUV 17-konforme Handseilwinde zum sicheren Heben und Positionieren szenischer Lasten bis 300 kg. Sie verfügt über eine gerillte Trommel, eine federbelastete Seilanpresswalze und zwei unabhängig wirkende Sicherheitsbremsen. Durch Konsolenmontage und einlagige Seilführung eignet sich die Winde ideal für Bühnen-, Studio- und Veranstaltungsanwendungen.
Die Theaterwinde LAMBDA von Pfaff Silberblau ist eine kompakte Konsolenseilwinde mit einer Tragfähigkeit von 300 kg, speziell entwickelt für den sicheren Einsatz in Theatern, Studios, Bühnen, Mode- und Kaufhäusern
Die Winde erfüllt die DGUV Vorschrift 17 (ehemals BGV C1) und DIN 56925 und ist mit einer Doppel-Sicherheitsfedersperre beziehungsweise zwei unabhängig voneinander wirkenden Federbremsen ausgestattet, die die Last in jeder Lage zuverlässig halten.
Als Trommelwinde für bühnentechnische Anwendungen ist die LAMBDA für ein- oder zweiseiligen Betrieb konzipiert und wird typischerweise mit 6 mm Stahlseil und Seilaufnahmen von 10 m oder 15 m eingesetzt.
Die Theaterwinde LAMBDA ist als Handseilwinde für Konsolenmontage ausgelegt und wird über eine angebauter Sicherheitskurbel betrieben, welche die Trommel über ein einstufiges, gerade verzahntes Stirnrad-Innenzahnradgetriebe antreibt.
Durch die Kombination aus DGUV-konformer Bremsentechnik, gerillter Trommel und federbelasteter Seilanpresswalze ist die Winde für wiederkehrende, sicherheitsrelevante Hubaufgaben in der Veranstaltungstechnik optimiert.
Die LAMBDA Theaterwinde vereint hohe Bedienersicherheit mit einem kompakten, montagefreundlichen Design für den stationären Einbau an Konsolen, Rahmen oder Stahlträgern.
Die Theaterwinde ist als Lastaufnahmemittel für szenische Lasten konzipiert, darf aber nicht für den Personentransport verwendet werden; dies ist auf dem Typenschild und in den Betriebsanleitungen klar ausgewiesen.
Die LAMBDA Theaterwinde lässt sich durch konsolen- oder rahmenmontierte Befestigung in bestehende Bühnen- und Studiostrukturen integrieren und kann mit geeigneten Seilen und Rollen ergänzt werden.
| Merkmal | Wert / Beschreibung |
|---|---|
| Produkttyp | Theaterwinde LAMBDA, Konsolen-Handseilwinde für bühnentechnische Anwendungen |
| Normen / Vorschriften | DGUV Vorschrift 17 (ehemals BGV C1), DIN 56925, Baumuster- und GS-geprüft für szenische Darstellung |
| Tragfähigkeit | 300 kg (Seilzugfähigkeit in 1. Lage, entspricht ca. 0.3 t) |
| Seildurchmesser | Empfohlen 6 mm Stahlseil nach Herstellerangabe (z. B. 6 DIN 3069 SE-znk 1960) |
| Seilaufnahmen (Standard) | 10 m (Theaterwinde LAMBDA 10M) bzw. 15 m (Theaterwinde LAMBDA 15M) in 1. Lage |
| Hub pro Kurbelumdrehung | ca. 50 mm |
| Erforderliche Kurbelkraft bei Volllast | ca. 18 daN (entspricht ca. 18 kg Handkraft) |
| Getriebeübersetzung | ca. 8.83 : 1, Stirnradgetriebe, für doppelte Nennlast ausgelegt |
| Gewicht | ca. 30 kg (10 m Ausführung), ca. 36 kg (15 m Ausführung) ohne Seil |
| Bremsen | 2 unabhängig arbeitende Federbremsen / Doppel-Sicherheitsfedersperre für sicheren Halt der Last in jeder Position |
| Typische Anwendungen | Bühnentechnik, Theater, Studios, Event- und Messebau, Mode- und Kaufhäuser, Kirchen und Sportstätten mit Lasten über Personen |
| Theaterwinde Lambda | Seilzugfähigkeit 1. Lage (kg) | A (mm) | B (mm) | C (mm) | D (mm) | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|---|---|---|---|
