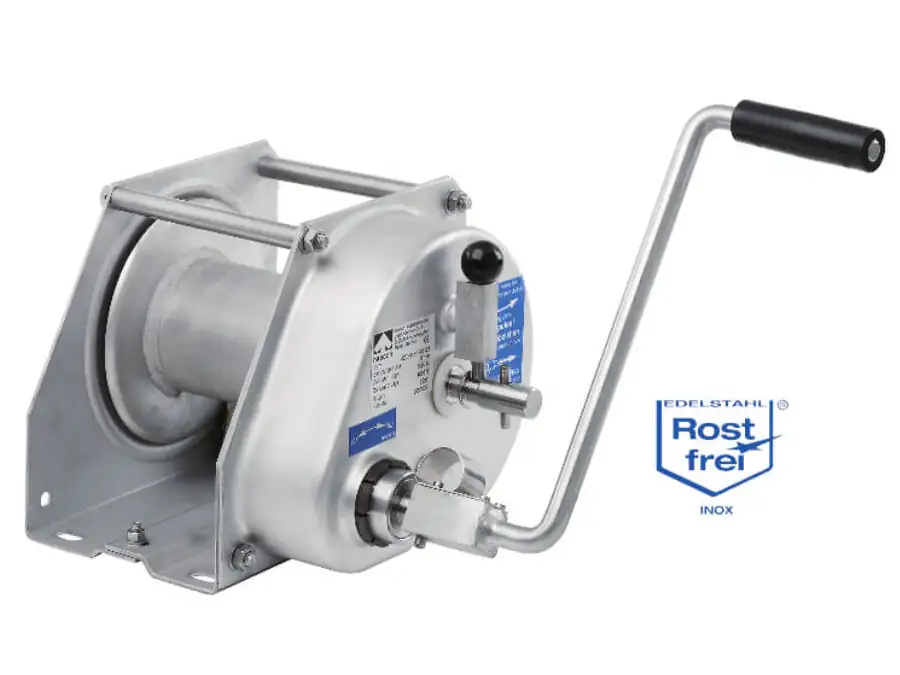

Die haacon Handseilwinde 4202 ist eine kompakte Edelstahl-Konsolenwinde mit 500 kg Seilzugfähigkeit in der 1. Seillage und einer integrierten Lastdruckbremse. Sie verfügt über Last- und Schnellgang inklusive Trommelfreilauf, sodass das unbelastete Seil rasch abgezogen werden kann. Durch Edelstahl 1.4301, große Seilaufnahme bis 25 m und eine robuste, kompakte Bauform eignet sie sich ideal für korrosionsbelastete Industrie- und Anlagenbereiche.
Die haacon Handseilwinde 4202 ist eine kompakte Edelstahl-Konsolenwinde mit 500 kg Seilzugfähigkeit in der 1. Seillage und einer integrierten Lastdruckbremse. Sie verfügt über Last- und Schnellgang inklusive Trommelfreilauf, sodass das unbelastete Seil rasch abgezogen werden kann. Durch Edelstahl 1.4301, große Seilaufnahme bis 25 m und eine robuste, kompakte Bauform eignet sie sich ideal für korrosionsbelastete Industrie- und Anlagenbereiche.
Die haacon Handseilwinde 4202 ist eine hochwertige Konsolenseilwinde aus Edelstahl Rostfrei 1.4301 mit einer Seilzugfähigkeit von 500 kg in der 1. Seillage und 335 kg in der obersten Seillage. Sie verfügt über ein gekapseltes Stirnradgetriebe mit integrierter Lastdruckbremse sowie Last- und Schnellgang mit Trommelfreilauf zum schnellen Abziehen des unbelasteten Seiles. Dank der korrosionsbeständigen Edelstahl-Ausführung, der großen Seilaufnahme bis 25 m und der kompakten Montagemaße eignet sich die Winde für anspruchsvolle industrielle Anwendungen.
Die Handseilwinde 4202 ist als Konsolenwinde für die feste Montage auf Konsolen, Stahlrahmen oder Fundamentplatten ausgelegt. Das geschlossene Stirnradgetriebe läuft in einem korrosionsbeständigen Edelstahlgehäuse, wodurch die Antriebskomponenten dauerhaft vor Schmutz, Spritzwasser und aggressiven Medien geschützt sind. Die integrierte Lastdruckbremse verhindert ein ungewolltes Ablaufen der Last und hält diese in jeder Position sicher fest, sobald die Handkurbel losgelassen wird.
Die Winde bietet einen Lastgang für kraftvolles Heben und Ziehen sowie einen Schnellgang mit Trommelfreilauf, mit dem das unbelastete Seil zügig von der Trommel abgezogen werden kann. Eine Freilaufschaltung verhindert, dass das Seil in falscher Richtung aufgespult wird und schützt damit sowohl Seil als auch Trommel. Durch die große Seilaufnahme von bis zu 25 m bei einem Seildurchmesser von 6.0 mm ist die 4202 für lange Hub- und Zugwege geeignet. Die erforderliche Bedienkraft bleibt mit einem Kurbeldruck von rund 170 N auch bei Nennlast noch ergonomisch handhabbar.
Die haacon Handseilwinde 4202 ist insbesondere für korrosive und hygienisch anspruchsvolle Umgebungen konzipiert und wird in vielen Branchen eingesetzt:
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Produktbezeichnung | haacon Handseilwinde 4202 – Edelstahl-Konsolenseilwinde |
| Werkstoff | Edelstahl Rostfrei 1.4301 (Gehäuse und Hauptkomponenten) |
| Windentyp | Konsolenwinde für stationäre Montage |
| Seilzugfähigkeit 1. Seillage | 500 kg (≈ 5000 N) |
| Seilzugfähigkeit oberste Seillage | 335 kg |
| Seildurchmesser | 6.0 mm (Drahtseil, z. B. 7x19 Edelstahl, nach EN 12385 empfohlen) |
| Max. Seilaufnahme | Bis ca. 25 m (abhängig von Seiltyp und -lage) |
| Getriebe | Gekapseltes Stirnradgetriebe, korrosionsgeschützt, lebensdauergeschmiert |
| Bremssystem | Integrierte Lastdruckbremse gegen ungewolltes Ablaufen der Last |
| Betriebsarten | Lastgang und Schnellgang mit Trommelfreilauf |
| Hub je Kurbelumdrehung | 37 mm (Lastgang), ca. 280 mm (Schnellgang) |
| Erforderlicher Kurbeldruck | Ca. 170 N bei Nennlast |
| Eigengewicht | Ca. 11 kg (ohne Seil) |
| Montage | Konsolenbefestigung mit kompakten Montagemaßen |
| Typische Anwendungen | Hub- und Zugaufgaben in Anlagenbau, Schifffahrt, Chemie- und Lebensmittelindustrie, Kläranlagen, Sondermüllbeseitigung |
