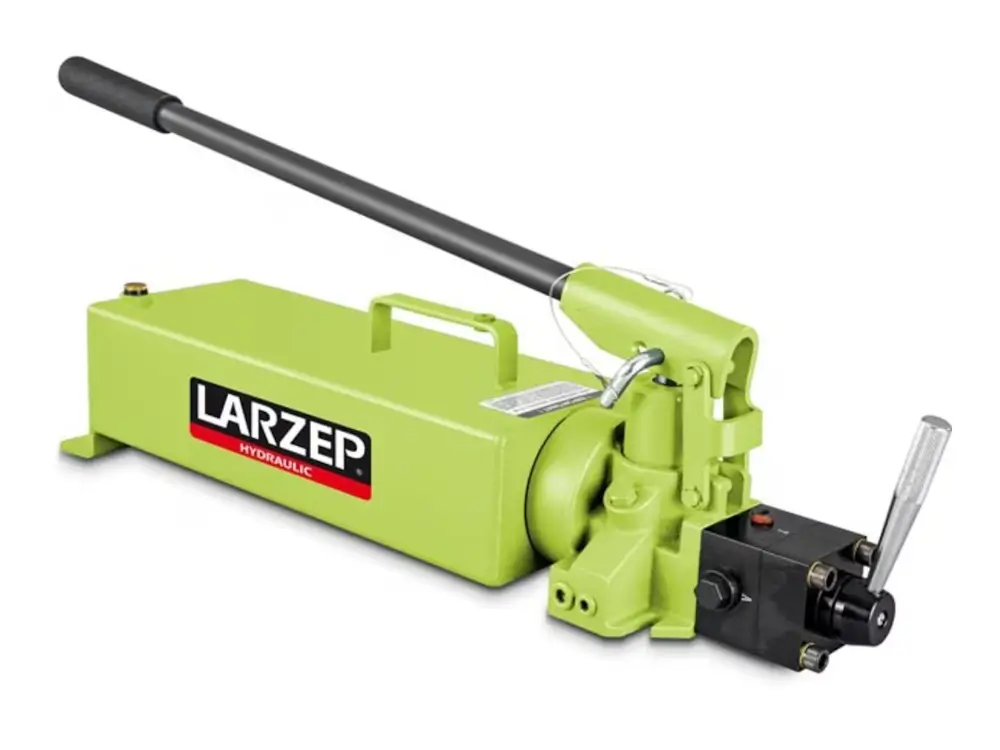

Handpumpen X für doppeltw. Zyl. X24507

Der max. benötigte Kraftaufwand beim Senken des Pumpenhebels entspricht bei dieser Pumpe 49 kg.

Die Handpumpen der X-Serie verfügen über eine 4/3-Wegeventil um doppeltwirkende Zylinder ansteuern zu können. Das Ventil hat vier Ein- bzw. Ausgänge und 3 Schaltstellungen. An das Ventil werden die beiden vom doppeltwirkenden Zylinder kommenden Schläuche angeschlossen. In der Stellung 1 wird Öl in die eine Kammer des Zylinders gepumpt, während das Öl aus der anderen Kammer durch das Ventil in den Tank der Pumpe entweichen kann. Die Stellung zwei blockiert die beiden Kammern des Zylinders. Der Kolben wird in seiner Position gehalten. Die dritte Stellung ermöglicht das Ausfahren des Kolbens in die andere Richtung.

Die Pumpen verfügen über 2 Förderstufen ein Überdruckventil und Befestigungsbohrungen am Fußsockel.

Zweistufige Pumpen sorgen für einen schnellen Vorschub des Zylinders, bis der Kontakt mit der Last hergestellt ist. Ab hier schalten die Ventile automatisch in den Lastgang wodurch das Heben am Hebel einfacher wird aber nur langsam von statten geht.

Der Hydraulikanschluss aller Modelle ist eine 3/8 ”-NPT-Buchse Female.
Die Pumpen der Baureihen W und X sind mit internen Sicherheitsventilen ausgestattet, um einen Überdruck zu vermeiden.
W24507 hat einen rechteckigen Tank.

Die Modelle WP21007 und XP21007 werden per Fußpedal betätigt.
Alle Pumpen außer W00307 sind zur Erleichterung des Transports mit Griffklemmen ausgestattet.
