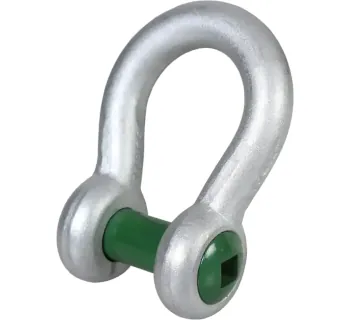

GreenPin Fischerei Schäkel geschw. G-4169
Der Green Pin Fischerei Schäkel G-4169 ist ein geschweifter Bow-Schäkel mit bündigem Flush-Pin-Schraubbolzen, der speziell für den Einsatz in der Fischerei und im maritimen Bereich entwickelt wurde. Seine versenkte Bolzenausführung verhindert das Verhaken in Netzen und schützt Leinen vor Beschädigungen. Die Kombination aus hochfestem Stahl und feuerverzinkter Oberfläche sorgt für hohe Haltbarkeit im Seewasserbetrieb.
- Keine hervorstehenden Teile – ideal für Fischernetze und Trossen
- Reduzierter Seil- und Leinenverschleiß durch verdecktes Gewinde
- Lange Lebensdauer durch hochfesten Stahl und Feuerverzinkung
- Hohe Sicherheit durch MBL = 6 × WLL
- Optimal für Fischerei- und Marineanwendungen
Der Green Pin Fischerei Schäkel G-4169 ist ein geschweifter Bow-Schäkel mit bündigem Flush-Pin-Schraubbolzen, der speziell für den Einsatz in der Fischerei und im maritimen Bereich entwickelt wurde. Seine versenkte Bolzenausführung verhindert das Verhaken in Netzen und schützt Leinen vor Beschädigungen. Die Kombination aus hochfestem Stahl und feuerverzinkter Oberfläche sorgt für hohe Haltbarkeit im Seewasserbetrieb.
- Keine hervorstehenden Teile – ideal für Fischernetze und Trossen
- Reduzierter Seil- und Leinenverschleiß durch verdecktes Gewinde
- Lange Lebensdauer durch hochfesten Stahl und Feuerverzinkung
- Hohe Sicherheit durch MBL = 6 × WLL
- Optimal für Fischerei- und Marineanwendungen
Informationen: Fischerei Schäkel geschw. G-4169
Der Green Pin Fischerei Schäkel G-4169 ist ein geschweifter Bow-Schäkel mit quadratischer, versenkter Schraubbolzen-Bohrung (Square Sunken Hole Screw Pin, Flush Pin) für den Einsatz in der Fischerei- und Marineindustrie.
Durch die bündig abschließende Flush-Pin-Ausführung besitzt der Schäkel keine hervorstehenden Bauteile, die sich in Netzen, Trossen oder Leinen verfangen oder diese beschädigen könnten.
Eine im Schäkelauge integrierte Kammer verdeckt das Schraubgewinde, reduziert den Seilverschleiß und sorgt zusammen mit der feuerverzinkten Oberfläche für eine lange Einsatzdauer im Seewasserbereich.
Merkmale und Einsatzbereiche
- Geschweifter Fischerei-Schäkel (Bow Shackle) mit versenktem Innenvierkant-Schraubbolzen (Square Sunken Hole Screw Pin, Flush Pin)
- Keine hervorstehenden Teile – minimiert das Risiko, Fischernetze, Leinen oder Trossen zu beschädigen oder zu verhaken
- Kammer im Schäkelauge verdeckt das Bolzengewinde und verringert den Verschleiß von Seilen und Drahtseilen
- Montage mit Green Pin Innenvierkantschlüssel (Schlüssel ist separat zu bestellen)
- Gefertigt aus hochfestem Stahl Güteklasse 6, vergütet (quenched and tempered)
- Feuerverzinkte Oberfläche (hot dipped galvanized) für hohen Korrosionsschutz im maritimen Einsatz
- Geeignet für einsträngige und mehrsträngige Anschlag- und Hebesysteme
- Typischer Arbeitslastbereich von 2.0 t bis 17.0 t (größenabhängig)
- Sicherheitsfaktor: Mindestbruchlast MBL = 6 × WLL
- Konform u. a. mit EN 13889, ASME B30.26 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271, Grade A
- Typische Anwendungen: Schleppnetze, Grundtau, Trossen, Anker- und Fangsysteme auf Fischereifahrzeugen sowie im Offshore-Bereich
Vorteile
- Keine vorragenden Bolzenköpfe – reduziert die Gefahr von Netzbeschädigungen und Hängenbleiben
- Verringert den Verschleiß an Seilen und Leinen durch verdecktes Gewinde im Schäkelauge
- Lange Lebensdauer im Seewasser durch feuerverzinkte Oberfläche und hochfesten Stahl
- Hohe Betriebssicherheit dank MBL = 6 × WLL und normgerechter Ausführung
- Einsetzbar in einsträngigen und mehrsträngigen Hebe- und Anschlagsystemen für flexible Anwendung
Technische Daten (Hauptmerkmale Green Pin Fischerei Schäkel G-4169)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produktcode | G-4169 |
| Bezeichnung | Fischerei Schäkel FP geschweift (Fishing Bow Shackle FP, Square Sunken Hole Screw Pin) |
| Schäkeltyp | Bow-Schäkel mit versenktem Vierkant-Schraubbolzen (Flush Pin) |
| Güteklasse | Grad 6 (hochfester Stahl) |
| Material | Schäkelkörper und Bolzen aus hochfestem Stahl, vergütet (quenched and tempered) |
| Arbeitslastgrenzen (WLL) | ca. 2.0 t bis 17.0 t je nach Schäkelgröße |
| Sicherheitsfaktor | Mindestbruchlast MBL = 6 × WLL |
| Oberfläche | Feuerverzinkt (hot dipped galvanized) |
| Temperatureinsatzbereich | ca. -20°C bis +200°C |
| Montage | Mit Innenvierkantschlüssel (separat zu bestellen) |
| Normen / Standards | EN 13889, ASME B30.26, US Fed. Spec. RR-C-271, Grade A, CE-konform |
| Einsatzbereich | Fischerei, Marine, Offshore-Hebetechnik, Netz- und Trossenverbindungen |
Hinweis: Abmessungen, Eigengewichte und exakte Arbeitslastgrenzen sind den G-4169-Typentabellen des Herstellers zu entnehmen.
Abmessungen Fischerei Schäkel geschw. G-4169
| Fischerei Schäkel geschw. G-4169 | Tragfähigkeit (kg) | Bügeldurchmesser a (mm) | Bolzendurchmesser b (mm) | Augendurchmesser c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzenlänge i (mm) | Weite j (mm) | Schlüsselweite k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
