Stahlblechgehäuse mit Plattenbefestigung. Gabelkopf mit zweifachem Kugelkranz und mit gehärteten Lagerschalen. Die gefetteten Kugelbahnen sind mit Dichtringen gegen das Eindringen von Schmutz und Staub geschützt sind. Die Grundplatte wird fest mit dem Gabelteil verschraubt und gesichert, dabei achten wir auf geringes Spiel im Gabelkopf bei möglichst hoher Leichtgängigkeit.
Räder der Serie PE bestehen aus einer einteiligen Aluminium-Druckgrussfelge auf die ein Polyurethanreifen, Wicke- Topthane 92 Shore A, aufgegossen wird. Der mit einem speziellen Haftvermittler mit der Felge verbundene Topthane Reifen ist abriebfest, hat geringe Roll- und Anfahrwiderstände. Der Reifen ist schnittfest mit sehr guten Werten in Reißfestigkeit und Weiterreißfestigkeit. Die Räder sind mit Rillenkugellagern ausgestattet.
Stahlblechgehäuse mit Plattenbefestigung. Gabelkopf mit zweifachem Kugelkranz und mit gehärteten Lagerschalen. Die gefetteten Kugelbahnen sind mit Dichtringen gegen das Eindringen von Schmutz und Staub geschützt sind. Die Grundplatte wird fest mit dem Gabelteil verschraubt und gesichert, dabei achten wir auf geringes Spiel im Gabelkopf bei möglichst hoher Leichtgängigkeit.
Räder der Serie PE bestehen aus einer einteiligen Aluminium-Druckgrussfelge auf die ein Polyurethanreifen, Wicke- Topthane 92 Shore A, aufgegossen wird. Der mit einem speziellen Haftvermittler mit der Felge verbundene Topthane Reifen ist abriebfest, hat geringe Roll- und Anfahrwiderstände. Der Reifen ist schnittfest mit sehr guten Werten in Reißfestigkeit und Weiterreißfestigkeit. Die Räder sind mit Rillenkugellagern ausgestattet.
Abb. | Teile-Nr. | Bezeichnung | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | kg | ||||
204224 | PE BG 02/100/40K | Kugellager | 100 | 40 | 140 | - | 100x85 | 80/76x60 | 9 | 410 | |

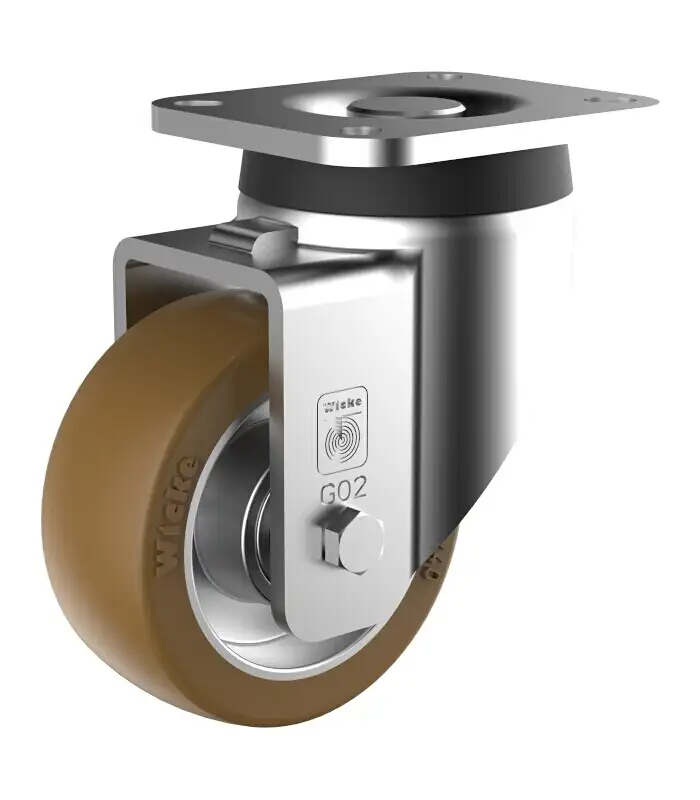

204196 | PE LG 02/100/40K | Kugellager | 100 | 40 | 140 | 45 | 100x85 | 80/75x60/55 | 9 | 410 | |
204197 | PE LG 02/100/40K-FSTF | Kugellager | 100 | 40 | 140 | 45 | 100x85 | 80/75x60/55 | 9 | 410 | |
204225 | PE BBG 03/125/40K | Kugellager | 125 | 40 | 165 | - | 100x85 | 80/76x60 | 9 | 520 | |
204204 | PE LLG 03/125/40K | Kugellager | 125 | 40 | 165 | 45 | 100x85 | 80/75x60/55 | 9 | 520 | |
204205 | PE LLG 03/125/40K-FSTF | Kugellager | 125 | 40 | 165 | 45 | 100x85 | 80/75x60/55 | 9 | 520 | |
183475 | PE BG 1/125/54K | Kugellager | 125 | 50 | 170 | - | 135x114 | 105x75/80 | 11 | 720 | |
183469 | PE LG 1/125/54K | Kugellager | 125 | 50 | 170 | 52 | 135x110 | 105x75/80 | 11 | 720 | |
183471 | PE LG 1/125/54K-FSTF | Kugellager | 125 | 50 | 170 | 52 | 135x110 | 105x75/80 | 11 | 720 | |
169108 | PE BG 3/150/50K | Kugellager | 150 | 50 | 200 | - | 135x114 | 105x75/80 | 11 | 730 | |
236907 | PE LG 3/150/50K | Kugellager | 150 | 50 | 200 | 65 | 135x110 | 105x75/80 | 11 | 730 | |
236909 | PE LG 3/150/50K-FSTF | Kugellager | 150 | 50 | 200 | 65 | 135x110 | 105x75/80 | 11 | 730 | |
169109 | PE BG 3/160/50K | Kugellager | 160 | 50 | 205 | - | 135x114 | 105x75/80 | 11 | 880 | |
236910 | PE LG 3/160/50K | Kugellager | 160 | 50 | 205 | 65 | 135x110 | 105x75/80 | 11 | 880 | |
236912 | PE LG 3/160/50K-FSTF | Kugellager | 160 | 50 | 205 | 65 | 135x110 | 105x75/80 | 11 | 880 | |
169110 | PE BG 4/200/50K | Kugellager | 200 | 50 | 245 | - | 135x114 | 105x75/80 | 11 | 900 | |
236913 | PE LG 4/200/50K | Kugellager | 200 | 50 | 245 | 70 | 135x110 | 105x75/80 | 11 | 900 | |
236915 | PE LG 4/200/50K-FSTF | Kugellager | 200 | 50 | 245 | 70 | 135x110 | 105x75/80 | 11 | 900 | |
222730 | PE BBG 6/250/50K | Kugellager | 250 | 50 | 297 | - | 135x114 | 105x75/80 | 11 | 700 | |
222710 | PE LLG 6/250/50K | Kugellager | 250 | 50 | 297 | 67 | 135x110 | 105x75/80 | 11 | 700 | |
222742 | PE LLG 6/250/50K-FSTR | Kugellager | 250 | 50 | 297 | 67 | 135x110 | 105x75/80 | 11 | 700 |
