Zug- / Drucklast | 600 kg |
Anwendung | Druck / Zug |
Zahnstangenlänge | 600 mm |
Hub | 400 mm |
Hub je Kurbelumdrehung | 11 mm |
Handkraft bei Nennlast | 15 daN |
Gewicht ca. | 6 kg |
Artikel-Nr.: | YALE-N01905012 |
Bild | Typ | Zug- / Drucklast | Anwendung | Zahnstangenlänge | Hub | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
Zahnstangenwinde ZWW-L 300/400 | 300 kg | Druck / Zug | 600 mm | 400 mm | YALE-N01905011 | 325,00 € | |
Zahnstangenwinde ZWW-L 300/600 | 300 kg | Druck / Zug | 800 mm | 600 mm | YALE-N01905013 | 342,00 € | |
Zahnstangenwinde ZWW-L 300/800 | 300 kg | Druck / Zug | 1000 mm | 800 mm | YALE-N01905016 | 362,00 € | |
Zahnstangenwinde ZWW-L 600/400 | 600 kg | Druck / Zug | 600 mm | 400 mm | YALE-N01905012 | 337,00 € | |
Zahnstangenwinde ZWW-L 600/600 | 600 kg | Druck / Zug | 800 mm | 600 mm | YALE-N01905014 | 379,00 € | |
Zahnstangenwinde ZWW-L 600/800 | 600 kg | Druck / Zug | 1000 mm | 800 mm | YALE-N01905017 | 383,00 € | |
Zahnstangenwinde ZWW-L 600/1000 | 600 kg | Druck / Zug | 1200 mm | 1000 mm | YALE-N01905020 | 407,00 € | |
Zahnstangenwinde ZWW-L 600/1200 | 600 kg | Druck / Zug | 1400 mm | 1200 mm | YALE-N01905023 | 422,00 € | |
Zahnstangenwinde ZWW-L 1200/600 | 1200 kg | Druck / Zug | 800 mm | 600 mm | YALE-N01905015 | 480,00 € | |
Zahnstangenwinde ZWW-L 1200/800 | 1200 kg | Druck / Zug | 1000 mm | 800 mm | YALE-N01905018 | 523,00 € | |
Zahnstangenwinde ZWW-L 1200/1000 | 1200 kg | Druck / Zug | 1200 mm | 1000 mm | YALE-N01905021 | 553,00 € | |
Zahnstangenwinde ZWW-L 1200/1400 | 1200 kg | Druck / Zug | 1600 mm | 1400 mm | YALE-N01905025 | 633,00 € |

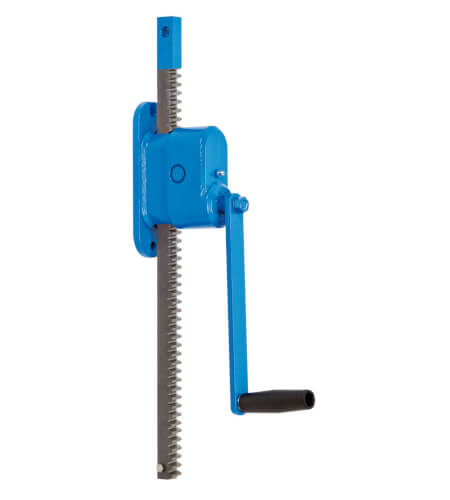

Eine Zahnstangenwinde in kompakter Bauart, robuster Ausführung und leichtgängigem Getriebe. Der Zahnstangentrieb ZWW benötigt nur wenig Einbauraum. Mittels vier Schrauben ist das Getriebegehäuse am Fixpunkt montiert. Die Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung, um das zu rotierende, hebende, schwenkende oder pendelnde Teil über eine Scharnierverbindung zu verbolzen. So lässt sich mit der Zahnstangenwinde ein Heben, Senken, Verstellen und Fixieren von Bauteilen schnell und einfach bewerkstelligen. Die Kurbelkraft wird über ein leichtgängiges und selbsthemmendes Schneckengetriebe auf die Zahnstange übertragen. Das Gehäuse ist aus Guss. Es birgt ein gefrästes Schneckengetriebe dessen stählerne Getriebeteile teilweise gehärtet sind. Das sorgfältig gearbeitete Schnecken- und Stirnradgetriebe sorgt für leichtgängige manuelle Bedienung. Die gehärteten Getriebeteile und die präzise gearbeitete Verzahnung mindert den Verschleiß. Schmiernippel sorgen für eine bequeme Wartung. Bis 600 kg Hublast Druck- und Zugbelastung gleich.
A | 20 mm |
B | 25 mm |
Ø D | 13 mm |
E | 20 mm |
F | 130 mm |
G | 119 mm |
H | 200 mm |
J | 35 mm |
L | 60 mm |
M | 170 mm |
Ø N | 11 mm |
Q | 10 mm |
R | 250 mm |
S | 110 mm |
