Betriebsdruck | 700 bar |
Ventilart | 4/3-Wegeventil |
Ölanschluss Pumpenseite | 3/8-NPT innen |
Ölanschluss Zylinderseite | 3/8-NPT innen |
Durchfluss max. | 20 - 40 l/min |
Baugröße | 2 |
Artikel-Nr.: | YALE-N14100335 |
Bild | Typ | Betriebsdruck | Ventilart | Ölanschluss Pumpenseite | Ölanschluss Zylinderseite | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
Wegeventil manuell VHP-3/3-1-Wegeventil | 700 bar | 3/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100718 | 583,00 € | |
Wegeventil manuell VHP-3/3-2-Wegeventil | 700 bar | 3/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100720 | 829,00 € | |
Wegeventil manuell VHP-3/3-1 CC-Wegeventil | 700 bar | 3/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100719 | auf Anfrage. | |
Wegeventil manuell VHP-3/3-2 CC-Wegeventil | 700 bar | 3/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100721 | auf Anfrage. | |
Wegeventil manuell VHP-4/3-1-Wegeventil | 700 bar | 4/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100227 | 559,00 € | |
Wegeventil manuell VHP-4/3-2-Wegeventil | 700 bar | 4/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100228 | 797,00 € | |
Wegeventil manuell VHP-4/3-1 CC-Wegeventil | 700 bar | 4/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100322 | auf Anfrage. | |
Wegeventil manuell VHP-4/3-2 CC-Wegeventil | 700 bar | 4/3-Wegeventil | 3/8-NPT innen | 3/8-NPT innen | YALE-N14100335 | auf Anfrage. | |
Wegeventil manuell VHH-4/3-Wegeventil | 700 bar | 4/3-Wegeventil | 1/4-NPT | 1/4-NPT | YALE-N14100226 | 412,00 € |

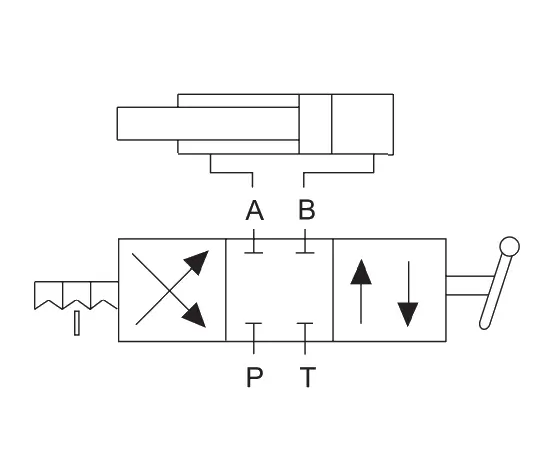

4/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von doppeltwirkenden Zylindern, nur bei Parallelschaltung von mehreren Zylindern!.

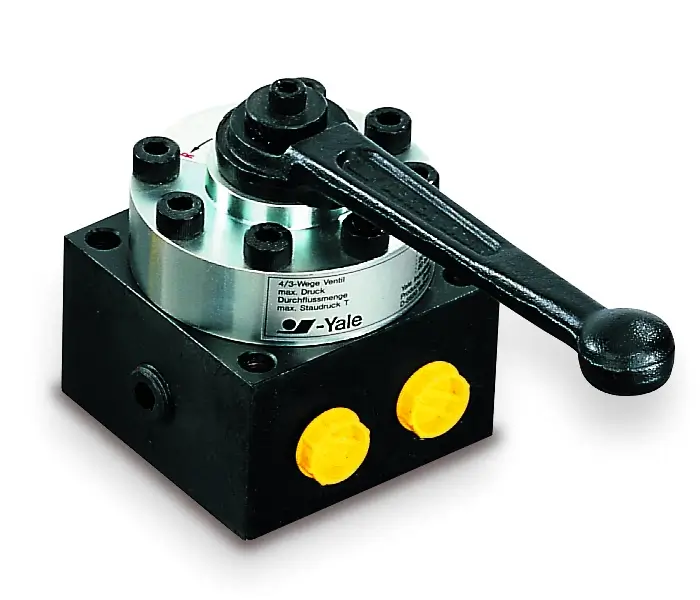

Diese Wegeventile dienen zur Steuerung des Ölstroms von Motorpumpen. Die Ventile haben drei Hebelstellungen zur Steuerung der angeschlossenen Hydraulikzylinder:
In der Mittelstellung (Halt) schalten die Ventile auf "drucklosen Umlauf", d. h. der Hydraulikzylinder bleibt stehen, der Ölstrom der Pumpe wird im Kreis gefördert (P nach T). Diese Wege-Ventile können direkt auf Pumpenaggregate aufgeflanscht oder mittels Rohrleitungen (getrennt vom Aggregat) angeschlossen werden. Alle Ventile (außer Modell VHH) verfügen über einen zusätzlichen Druckanschluss an der Rückseite des Ventilkörpers. Dieser kann zum Anschluss eines Manometers bzw. Druck-Einstellventils (z. B. Modell VPR-3) genutzt werden. Der Anschluss "T" muss stets mit dem Tank verbunden und somit drucklos sein.
