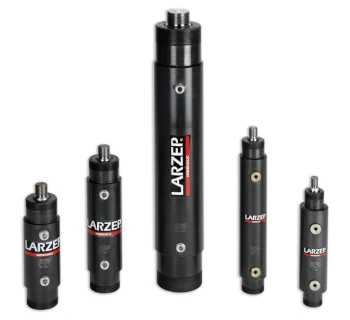

Produktionszyl. (metrisch) DM | Druckkraft (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | H1 (mm) | K (mm) | J (mm) | M (mm) | P (mm) | R (mm) | W (mm) | X (mm) | Z (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DM00403 | 3.5 | 186 | 214 | 162 | 51 | 25 | 20 | 47 | 61 | 24 | 29 | M16x1.5 | 19 | M30x1.5 | M42x1.5 | 11 | 9 |
DM00408 | 3.5 | 237 | 316 | 213 | 51 | 25 | 20 | 47 | 61 | 24 | 29 | M16x1.5 | 19 | M30x1.5 | M42x1.5 | 11 | 9 |
DM00416 | 3.5 | 313 | 468 | 289 | 51 | 25 | 20 | 47 | 61 | 24 | 29 | M16x1.5 | 19 | M30x1.5 | M42x1.5 | 11 | 9 |
DM00803 | 8.7 | 223 | 251 | 198 | 65 | 40 | 28 | 75 | 57 | 25 | 38 | M22x1.5 | 22 | M42x1.5 | M56x2 | 14 | 14 |
DM00808 | 8.7 | 274 | 353 | 249 | 65 | 40 | 28 | 75 | 57 | 25 | 38 | M22x1.5 | 22 | M42x1.5 | M56x2 | 14 | 14 |
DM00816 | 8.7 | 350 | 505 | 325 | 65 | 40 | 28 | 75 | 57 | 25 | 38 | M22x1.5 | 22 | M42x1.5 | M56x2 | 14 | 14 |
DM00826 | 8.7 | 452 | 709 | 427 | 65 | 40 | 28 | 75 | 57 | 25 | 38 | M22x1.5 | 22 | M42x1.5 | M56x2 | 14 | 14 |
DM01516 | 13.9 | 389 | 548 | 359 | 80 | 51 | 35 | 73 | 95 | 30 | 54 | M30x1.5 | 28 | M56x2 | M70x2 | 22 | 24 |
DM01526 | 13.9 | 490 | 750 | 460 | 80 | 51 | 35 | 73 | 95 | 30 | 54 | M30x1.5 | 28 | M56x2 | M70x2 | 22 | 24 |
DM02316 | 22.8 | 425 | 584 | 398 | 92 | 65 | 50 | 89 | 110 | 27 | 70 | M42x1.5 | 25 | M70x2 | M85x2 | 29 | 26 |
DM02326 | 22.8 | 526 | 786 | 499 | 92 | 65 | 50 | 89 | 110 | 27 | 70 | M42x1.5 | 25 | M70x2 | M85x2 | 29 | 26 |
