Druckluft-Hydraulikpumpe Z29207

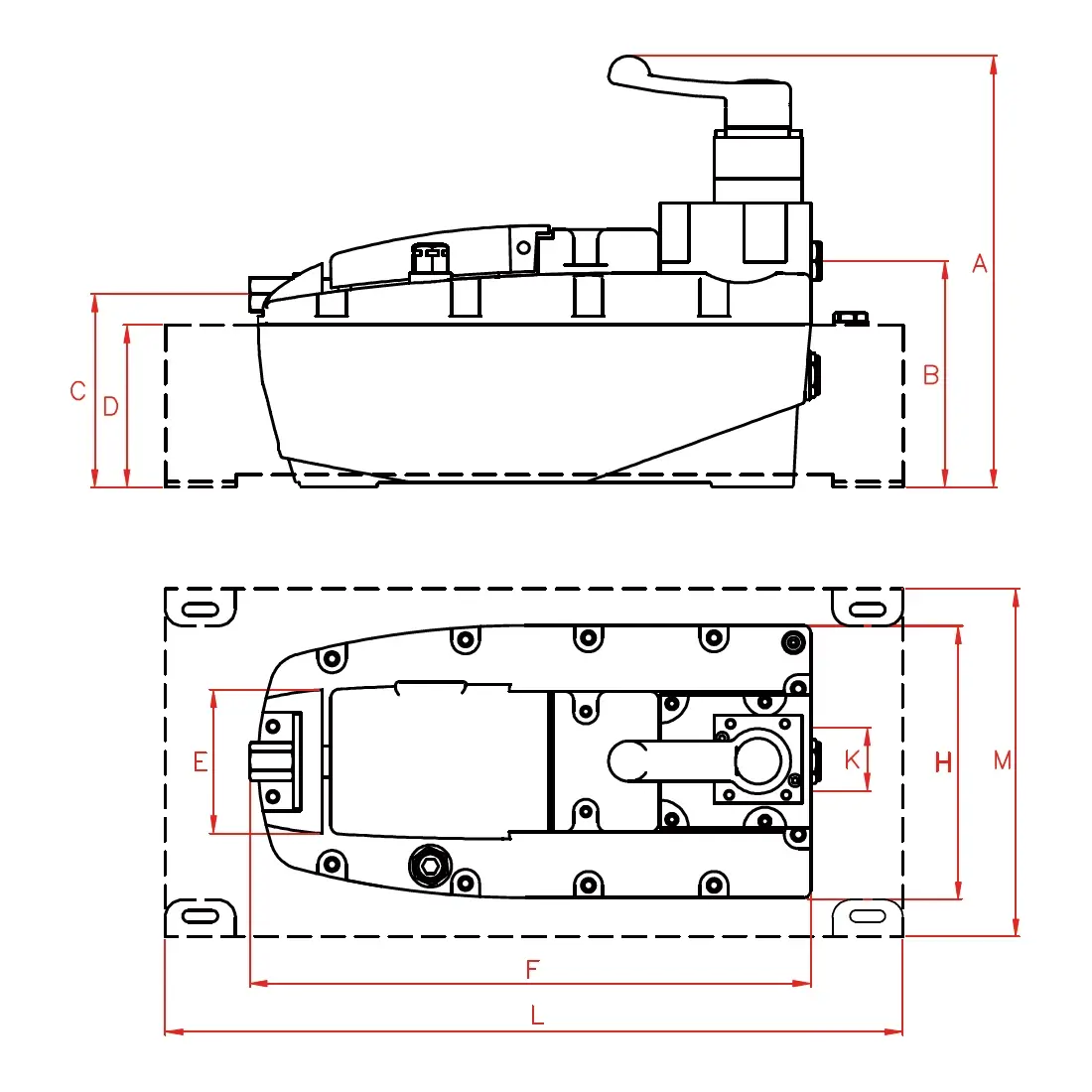

Bei dieser lufthydraulische Pumpe für doppeltwirkende Zylinder steuert man die Funktionen zum Ausfahren und Halten über das Fußpedal.
Die Pumpe kann in zwei unterschiedlichen Modis gefahren werden.

• Bei zeitweiliger Nutzung wird die Pumpe durch drücken des Pedals gestartet und durch loslassen gestoppt.
• Im kontinuierlichen Modus wird bei gedrücktem Pedal die Pedalstellung über einen Druckknopf an der Seite eingerastet. Im Hold-Modus hält die Pumpe nun den Ausgangsdruck aufrecht. Um den Betrieb der Pumpe wieder zu beenden wird das Pedal von neuem leicht gedrückt, wodurch die Rasterung herausspring und der Antrieb stoppt.

Während des Betriebs der Pumpe wird der Ölstrom über das einbaute 4/3-Wege-Ventil gesteuert. Hierüber lässt sich der doppeltwirkende Zylinder Ausfahren, Halten oder Einfahren.

• Position 1: Das Öl strömt aus Öffnung B und fließt über A wieder in den Tank.
• Position 2: Geblockt. Öffnung A und B sind verschlossen und das Öl kehrt direkt in den Tank zurück.
• Position 3: Das Öl fließt aus A heraus und kehrt über B wieder in den Tank zurück.

Nach dem die Stromrichtung über den Umschalthebel am Ventil auf 1 oder 3 eingestellt wurde wird die Pumpe über das Pedal gestartet und der Zylinder fährt ein oder aus. Wird der Hebel in die Mittelstellung gebracht baut sich der Druck in der Pumpe ab, der Druck im Zylinder bleibt aber konstant.
Sollte mit der Pumpe ein einfachwirkender Zylinder betrieben werden, brauch einfach nur die Öffnung B mit einem G1/4" Blindstopfen abgedichtet werden.
Und noch was: Das Überdruckventil ist von Außen leicht zugänglich, so daß die Pumpe nach Bedarf auf kleinere Drücke eingestellt werden kann.
