| Tragkraft | 1000 kg |
| Seildurchmesser | 8.4 mm |
| Seilvorschub je Doppelhub | 60 mm |
| Hebelkraft bei Nennlast | 23 daN |
| Seillänge | - |
| Gewicht ca. | 8.5 kg |
| Artikel-Nr.: | YALE-N02400009 |
Lieferumfang: Seilzug mit Hebelrohr ohne Seil

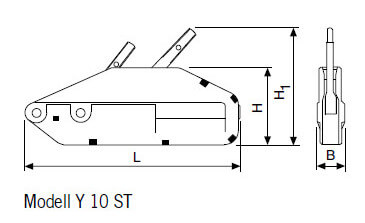

| Typ | Y 10 ST |
|---|---|
| L | 435 mm |
| H | 178 mm |
| H1 | 235 mm |
| B | 61 mm |
| B1 | 94 mm |

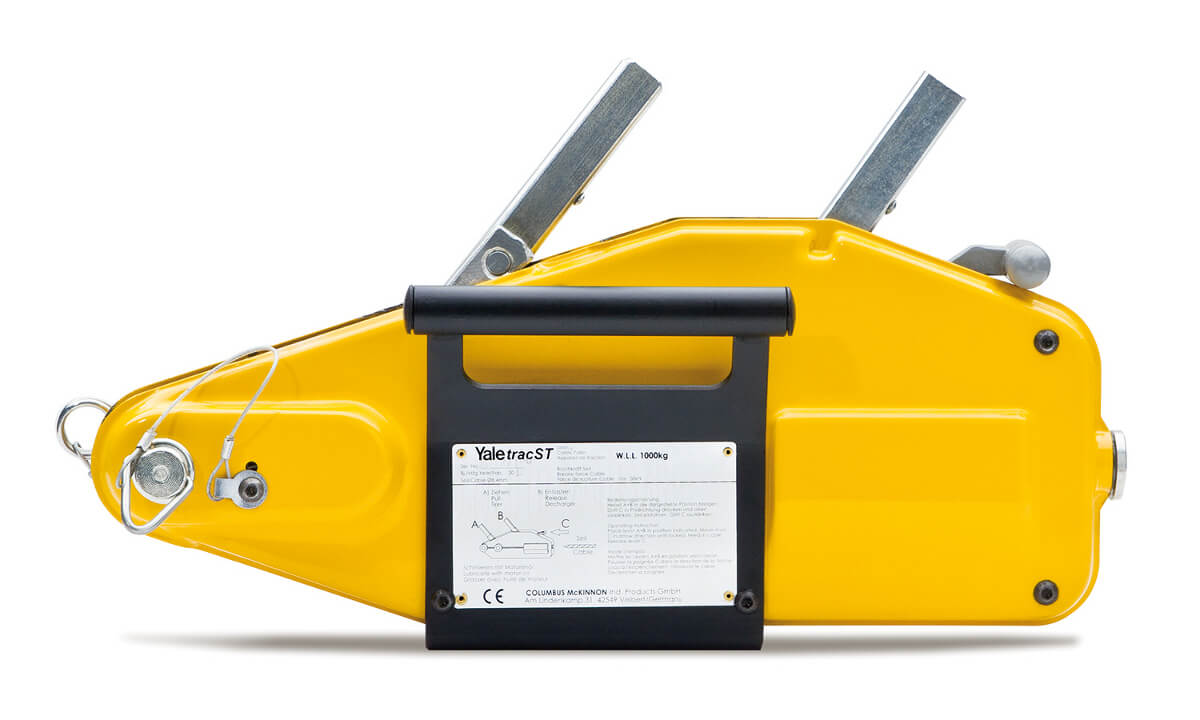

Columbus McKinnon hat mit seinem Seilzug Yaletrac ein völlig neues Konzept an Greifzügen auf den Markt gebracht. Ein Seilzug der neben einer exzellenten Funktion die Bedienung vereinfacht, die Haptik verbessert und den Transport erleichtert. Viele neue Features die dieses Produkt besonders interessant machen.
Das Stahlgehäuse aus tiefgezogenen Blechschalen ist formstabil und für den industriellen Einsatz konzipiert. Es kapselt das Innere und Verhindert ein Eindringen von Staub und Schmutz. Eine Gummimanschette über dem Schlitz der Bedienhebel dichtet das Gerät ihrerseits ab. Vor Korrosion schützt eine gelbe Pulverbeschichtung.

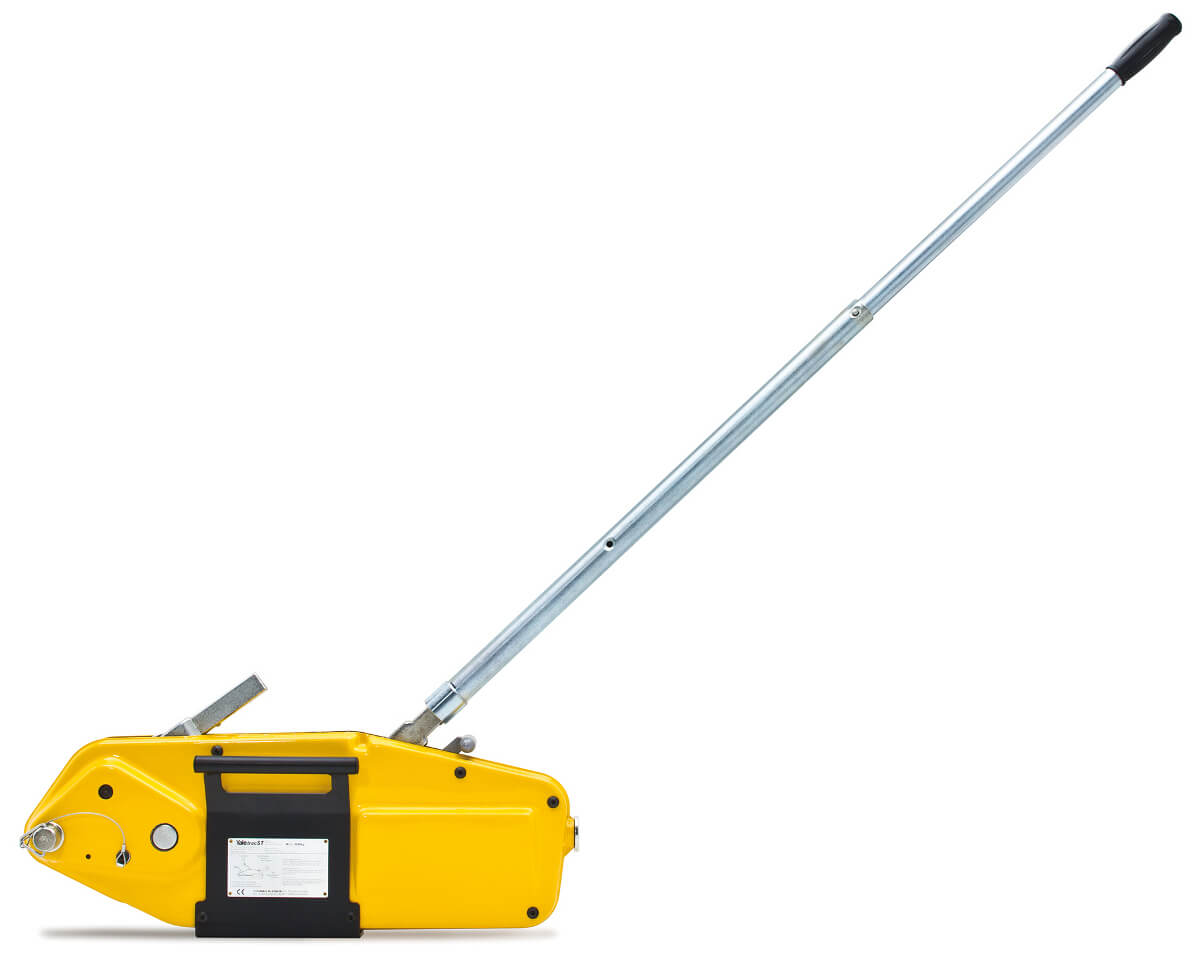

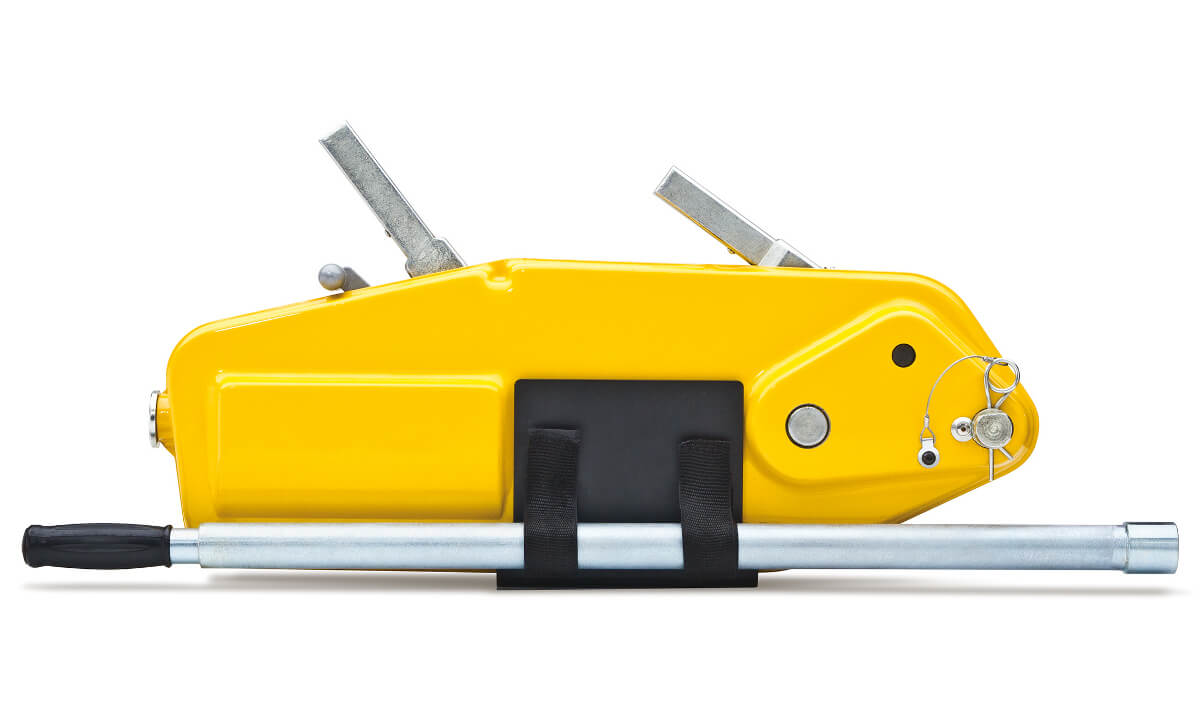

Als äußerst praktisch und genial erweist sich der Standfuß an der Unterseite des Gehäuses. Über den Griff aufgenommen, kann das Gerät gleich einer Tragetasche auf ebenem Grund abgestellt werden. Der teleskopierbare Hebel lässt sich über einen Klettverschluss sicher am Gerät anheften und so einfach und platzsparend verstauen. Zudem kann der Hebel bei längerer Lagerung nicht mehr abhandenkommen.
Die besondere Anordnung der mechanischen Komponenten des Seilzugs Yaletrac ermöglicht eine äußerst platzsparende, kompakte und robuste Bauart. Vor- und Rückschubhebel sind hintereinander positioniert und übertragen die Schubkräfte des Handhebels im direkten Kraftfluss auf die Klemmbacken. Axialkugellager an den Wellen reduzieren die Handkräfte auf ein Minimum und optimieren die Leistung des Anwenders.
Scherstifte im Vorschubhebel übernehmen den Überlastschutz. Sie scheren bei Seillasten außerhalb der Nennbelastung ab und schonen so das Gerät. Ein Erneuern der Scherstifte ist problemlos möglich. Das Gerät muss dazu nicht ausgehängt oder entlastet werden. Reservestifte befinden sich im Traggriff. Ein Ablassen der Last ist auch mit gebrochenem Scherstiften möglich.
Durch einfaches Betätigen des Klemmbackenöffnungshebels lässt sich der Seilzug freischalten. Die Klemmbacken öffnen sich im Innern und geben den Weg für das Seil frei. Es lässt sich sodann herausnehmen oder gleitend einführen.
Der Yaletrac Seilzug verwendet ein Spezialdrahtseil mit Stahleinlage und 6 Litzen, von denen eine eingefärbt ist. Auf dem Lastende ist ein eingekauschter Ösenhaken mittels Presshülse mit dem Seil verpresst. Zum leichteren Einführen in das Gerät wurde das andere Ende mit einer Spitze versehen.
Verschleißarme, parallel angeordnete, großflächige Klemmbackenpaare schützen das Zugseil durch gleichmäßige Flächenbelastung. Der große Hubweg bewirkt eine hohe Arbeitsgeschwindigkeit.
Die Reinigung des Gerätes ist leicht und schnell durchgeführt. Einfach mit Wasserstrahl ausspritzen, gut mit Motorenöl abschmieren und der Yaletrac ST ist wieder einsatzbereit.
